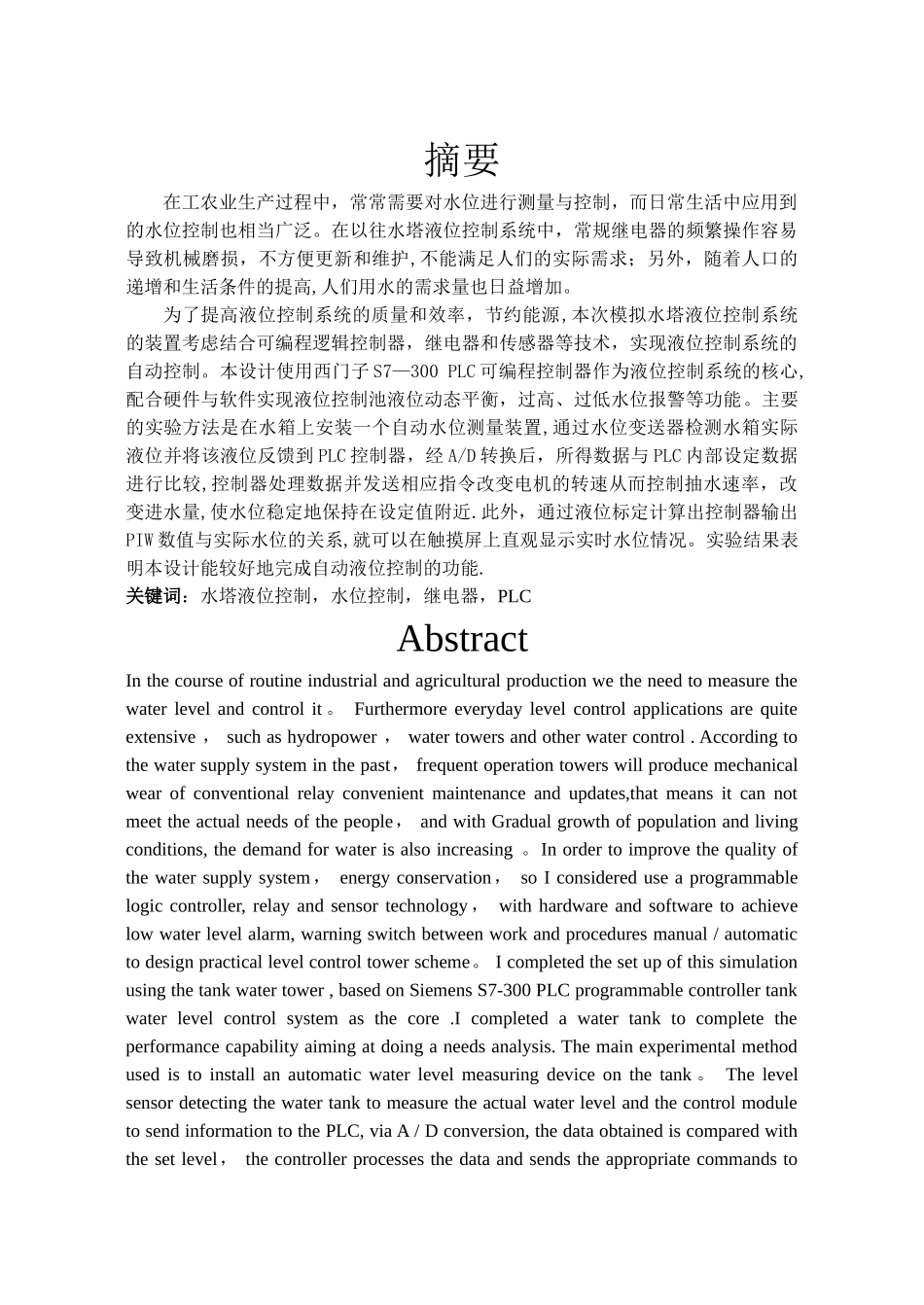

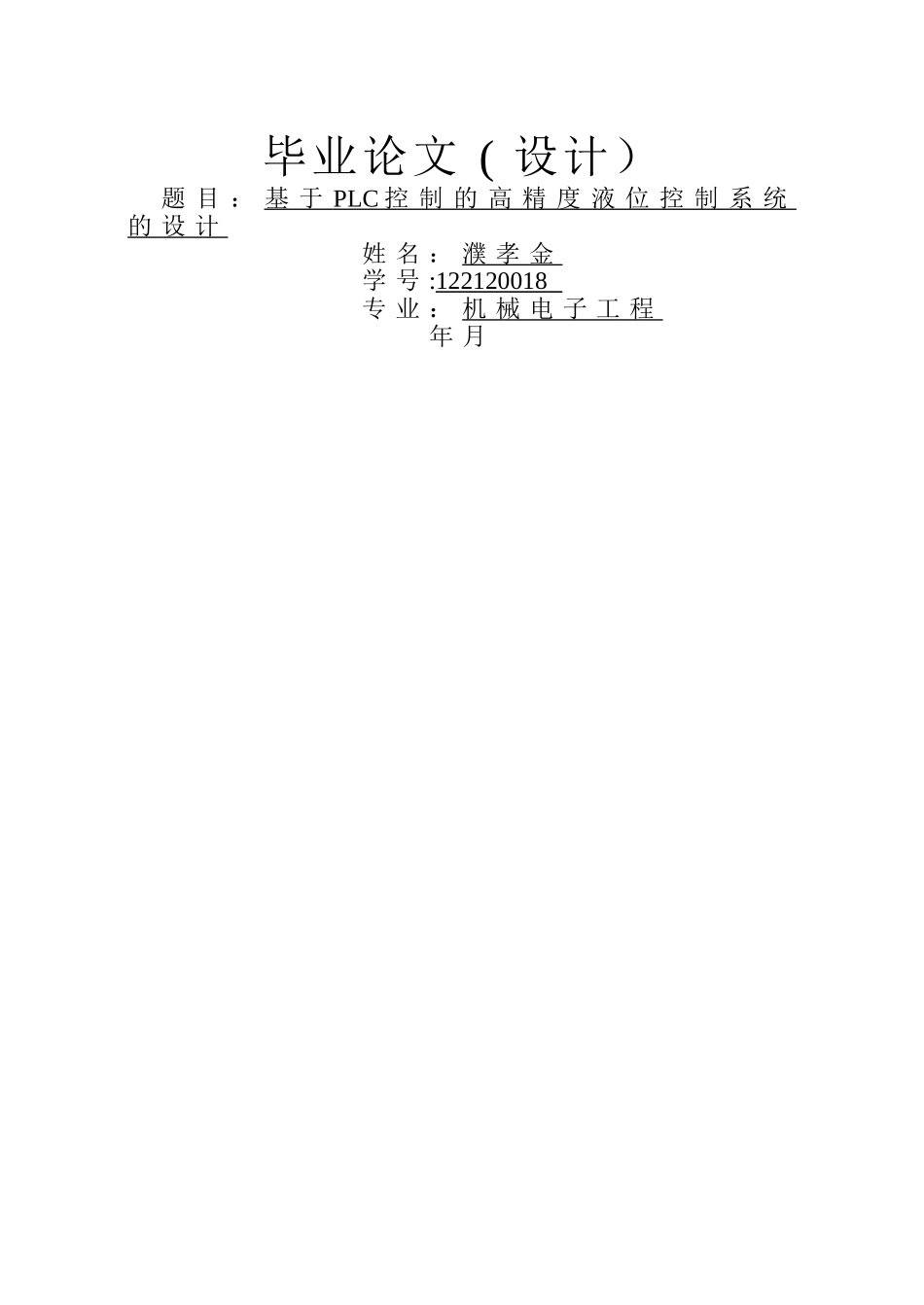

毕业论文 ( 设计）题 目 ： 基 于 PLC 控 制 的 高 精 度 液 位 控 制 系 统 的 设 计姓 名 ： 濮 孝 金学 号 :122120018 专 业 ： 机 械 电 子 工 程年 月摘要在工农业生产过程中，常常需要对水位进行测量与控制，而日常生活中应用到的水位控制也相当广泛。在以往水塔液位控制系统中，常规继电器的频繁操作容易导致机械磨损，不方便更新和维护,不能满足人们的实际需求；另外，随着人口的递增和生活条件的提高,人们用水的需求量也日益增加。为了提高液位控制系统的质量和效率，节约能源,本次模拟水塔液位控制系统的装置考虑结合可编程逻辑控制器，继电器和传感器等技术，实现液位控制系统的自动控制。本设计使用西门子 S7—300 PLC 可编程控制器作为液位控制系统的核心,配合硬件与软件实现液位控制池液位动态平衡，过高、过低水位报警等功能。主要的实验方法是在水箱上安装一个自动水位测量装置,通过水位变送器检测水箱实际液位并将该液位反馈到 PLC 控制器，经 A/D 转换后，所得数据与 PLC 内部设定数据进行比较,控制器处理数据并发送相应指令改变电机的转速从而控制抽水速率，改变进水量,使水位稳定地保持在设定值附近.此外，通过液位标定计算出控制器输出PIW 数值与实际水位的关系,就可以在触摸屏上直观显示实时水位情况。实验结果表明本设计能较好地完成自动液位控制的功能.关键词：水塔液位控制，水位控制，继电器，PLC AbstractIn the course of routine industrial and agricultural production we the need to measure the water level and control it 。 Furthermore everyday level control applications are quite extensive ， such as hydropower ， water towers and other water control . According to the water supply system in the past， frequent operation towers will produce mechanical wear of conventional relay convenient maintenance and updates,that means it can not meet the actual needs of the people， and with Gradual growth of population and living conditions, the demand for water is also increasing 。In order to improve the quality of the water supply system， energy conservation， so I considered use a program...
