基于PLC的自动配料控制系统说明书

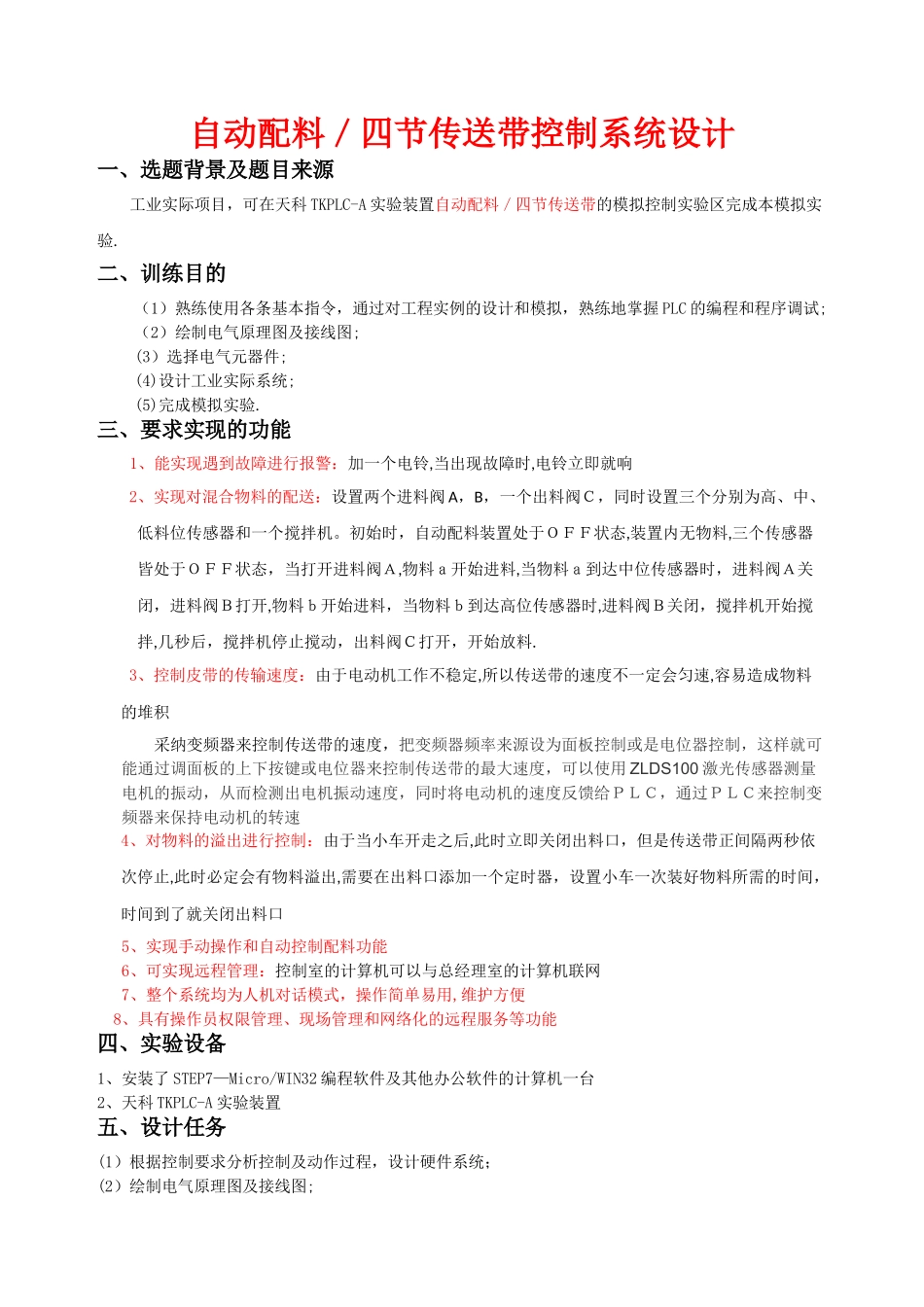

基于PLC的自动配料控制系统说明书_第1页
1/12

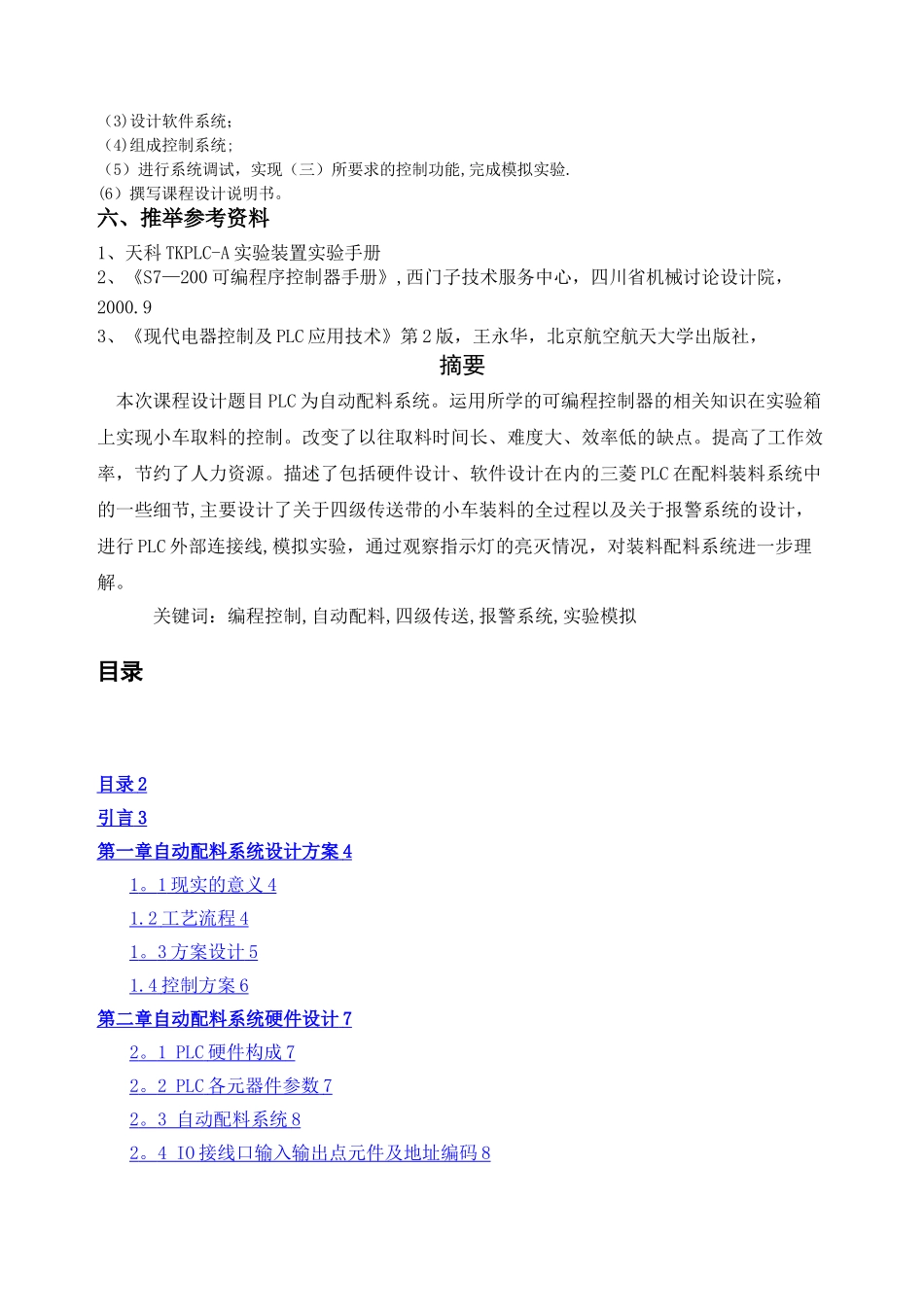

基于PLC的自动配料控制系统说明书_第2页
2/12

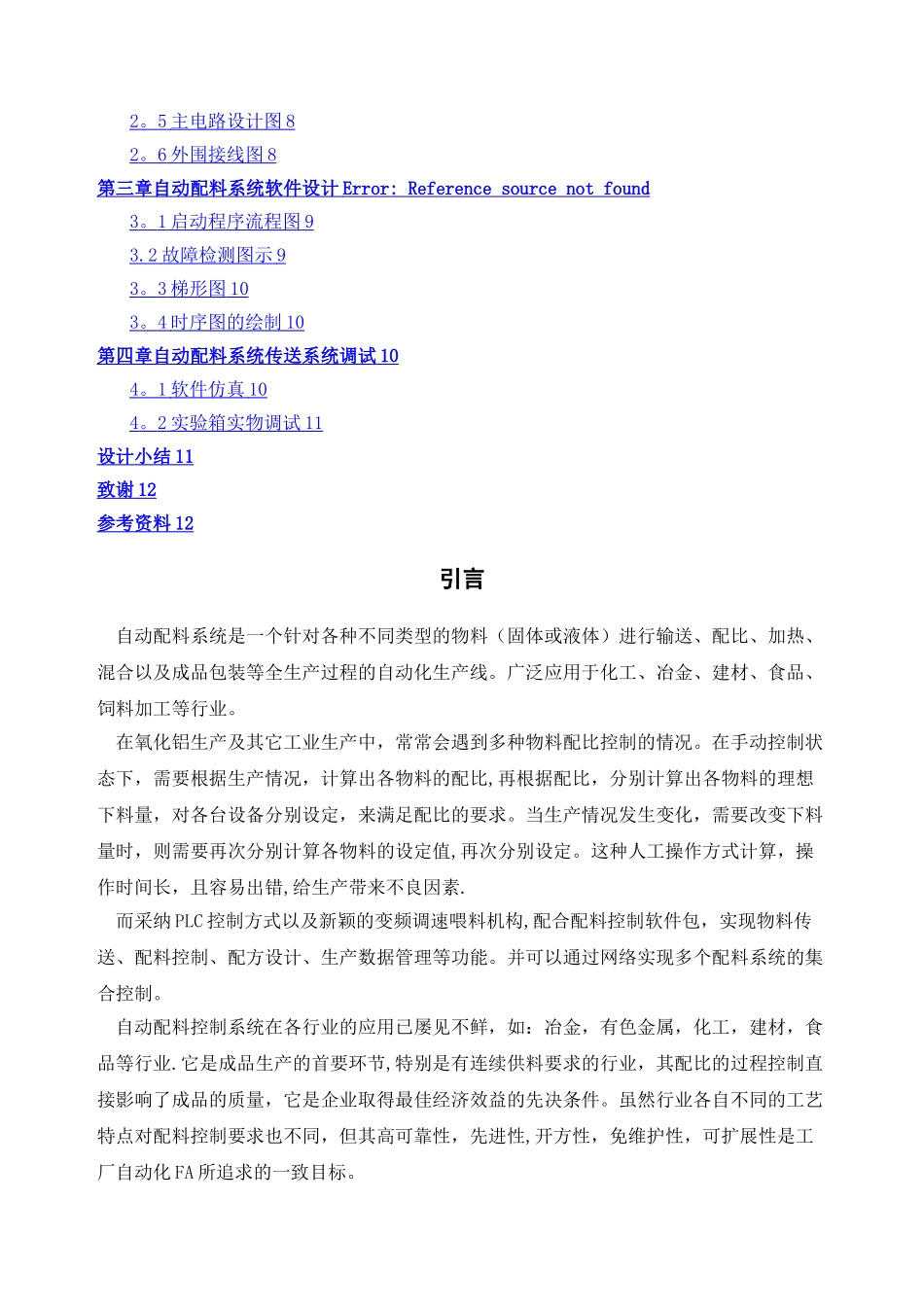

基于PLC的自动配料控制系统说明书_第3页
3/12
自动配料/四节传送带控制系统设计一、选题背景及题目来源工业实际项目,可在天科 TKPLC-A 实验装置自动配料/四节传送带的模拟控制实验区完成本模拟实验.二、训练目的(1)熟练使用各条基本指令,通过对工程实例的设计和模拟,熟练地掌握 PLC 的编程和程序调试;(2)绘制电气原理图及接线图;(3)选择电气元器件;(4)设计工业实际系统;(5)完成模拟实验.三、要求实现的功能1、能实现遇到故障进行报警:加一个电铃,当出现故障时,电铃立即就响2、实现对混合物料的配送:设置两个进料阀 A,B,一个出料阀C,同时设置三个分别为高、中、低料位传感器和一个搅拌机。初始时,自动配料装置处于OFF状态,装置内无物料,三个传感器皆处于OFF状态,当打开进料阀A,物料a开始进料,当物料a到达中位传感器时,进料阀A关闭,进料阀B打开,物料b开始进料,当物料b到达高位传感器时,进料阀B关闭,搅拌机开始搅拌,几秒后,搅拌机停止搅动,出料阀C打开,开始放料.3、控制皮带的传输速度:由于电动机工作不稳定,所以传送带的速度不一定会匀速,容易造成物料的堆积采纳变频器来控制传送带的速度,把变频器频率来源设为面板控制或是电位器控制,这样就可能通过调面板的上下按键或电位器来控制传送带的最大速度,可以使用 ZLDS100 激光传感器测量电机的振动,从而检测出电机振动速度,同时将电动机的速度反馈给PLC,通过PLC来控制变频器来保持电动机的转速4、对物料的溢出进行控制:由于当小车开走之后,此时立即关闭出料口,但是传送带正间隔两秒依次停止,此时必定会有物料溢出,需要在出料口添加一个定时器,设置小车一次装好物料所需的时间,时间到了就关闭出料口5、实现手动操作和自动控制配料功能6、可实现远程管理:控制室的计算机可以与总经理室的计算机联网7、整个系统均为人机对话模式,操作简单易用,维护方便8、具有操作员权限管理、现场管理和网络化的远程服务等功能四、实验设备1、安装了 STEP7—Micro/WIN32 编程软件及其他办公软件的计算机一台2、天科 TKPLC-A 实验装置五、设计任务(1)根据控制要求分析控制及动作过程,设计硬件系统;(2)绘制电气原理图及接线图;(3)设计软件系统;(4)组成控制系统;(5)进行系统调试,实现(三)所要求的控制功能,完成模拟实验.(6)撰写课程设计说明书。六、推举参考资料1、天科 TKPLC-A 实验装置实验手册2、《S7—200 可编程序控制器手册》,西门子技术服务中心,四川省机械讨论设计院,2...
