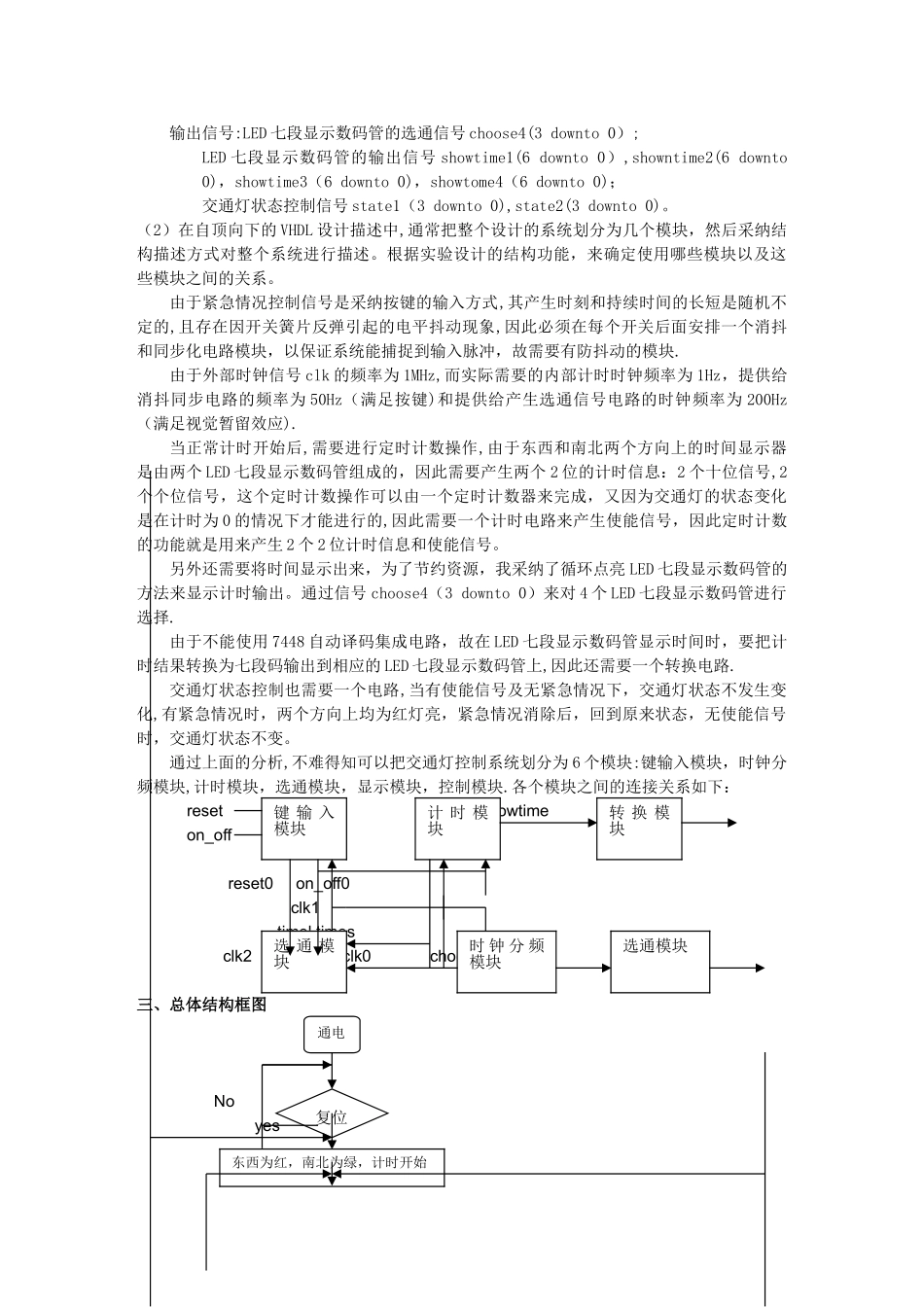

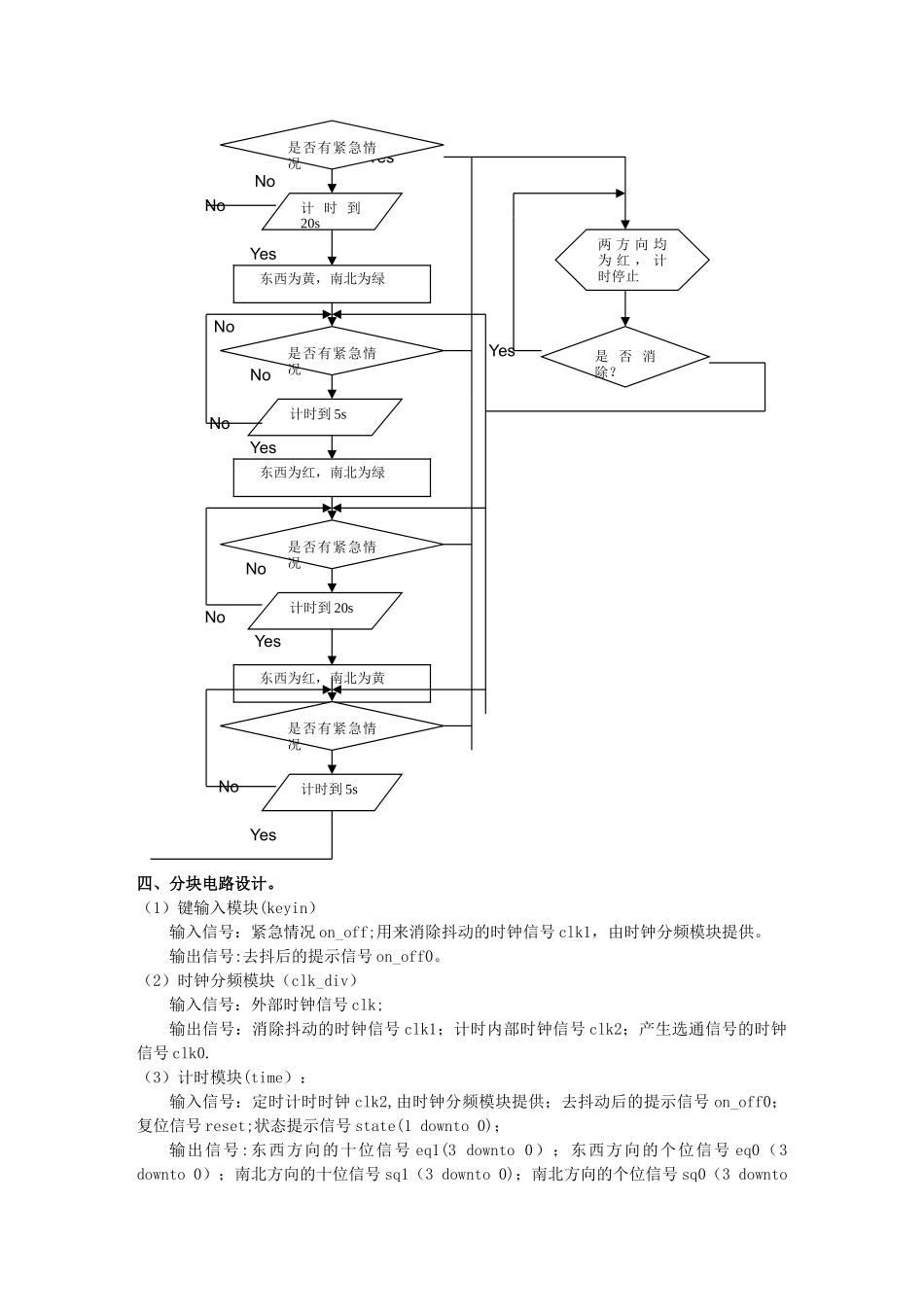

一、设计任务要求交通灯控制器：用于十字路口的交通灯控制器.实验要求：1． 东 西 方 向 各 有 一 组 红 , 黄 , 绿 灯 用 于 指 挥 交 通 , 红 ， 黄 , 绿 的 持 续 时 间 分 别 为25s，5s,20s。2． 当有紧急情况（如消防车)时，两个方向均为红灯亮，计时停止，当特别情况结束后，控制器恢复原来状态,正常工作。3． 组数码管，以倒计时方式显示两个方向允许通行或禁止通行的时间.二、设计思路及总体结构框图设计思路：1．硬件:由设计任务要求可知，总体输入电路有：（1）在开始计时之前的等待状态，复位键 reset 接低电位,接通电源后,首先要将它接高电位，表示计时开始。(2)当按一下（on_off)键，表示紧急情况发生，两个方向均为红灯亮，计时停止，当再次按下（on_off)键时，控制器恢复原来状态，正常工作。输出电路:(1）由于东西和南北方向都要显示时间,因此需要 4 个数码管,这样在设计中就需要四条输出线 choose4，用来选通指定一个 LED 七段显示数码管。（2)显示器的每一位都采纳 LED 七段显示数码管进行显示,每一个 LED 七段显示数码管都要有七条输出线控制,一共使用 4 个七段数码管,故输出电路使用四个七位输出信号:showtime1，showtime2,showtime3,showtime4。（3）东西和南北方向都有交通灯亮的情况，故输出电路中要有两个状态控制信号state1,state2 分别控制东西和南北的灯，每个方向上有 4 个灯（增加了左、右转弯显示控制功能），所以 state1,state2 的类型应该是 4 位数组型的。外部电路图如下： clk 4/ stas reset on_off 4/7/7/7/7/ 4/2．软件:(1)在 VHDL 设计描述中，采纳自顶向下的设计思路，该思路,首先要描述顶层的接口,上面的描述已经规定了交通灯控制的输入输出信号:输入信号：复位开关信号 reset；紧急情况控制信号 on_off;外部时钟信号 clk。State1State2Showtime1Showtime2Showtime3Showtime4Choose4东西方向交通灯南北方向交通灯输出信号:LED 七段显示数码管的选通信号 choose4(3 downto 0）;LED 七段显示数码管的输出信号 showtime1(6 downto 0）,showntime2(6 downto 0)，showtime3（6 downto 0)，showtome4（6 downto 0)；交通灯状态控制信号 state1（3 downto 0),state2(3 downto 0)。（2）在自顶向下的 VHDL 设计描述中,通常把整个设计的系统划分为几个模块，然后采纳结构描述方式对整个系统进行描述。根据实验设计的结构...
