基坑变形监测测技术方案

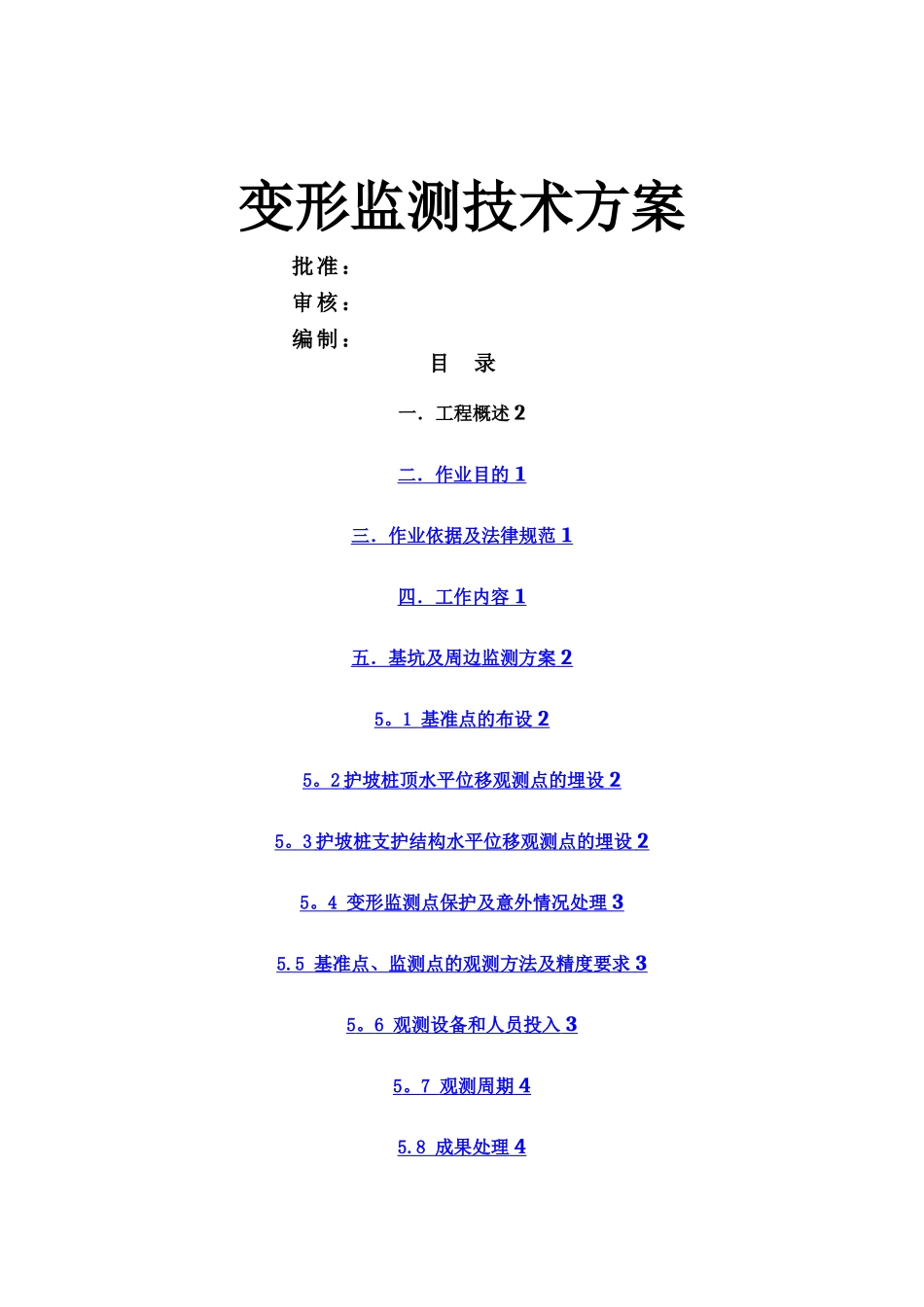

基坑变形监测测技术方案_第1页
1/6

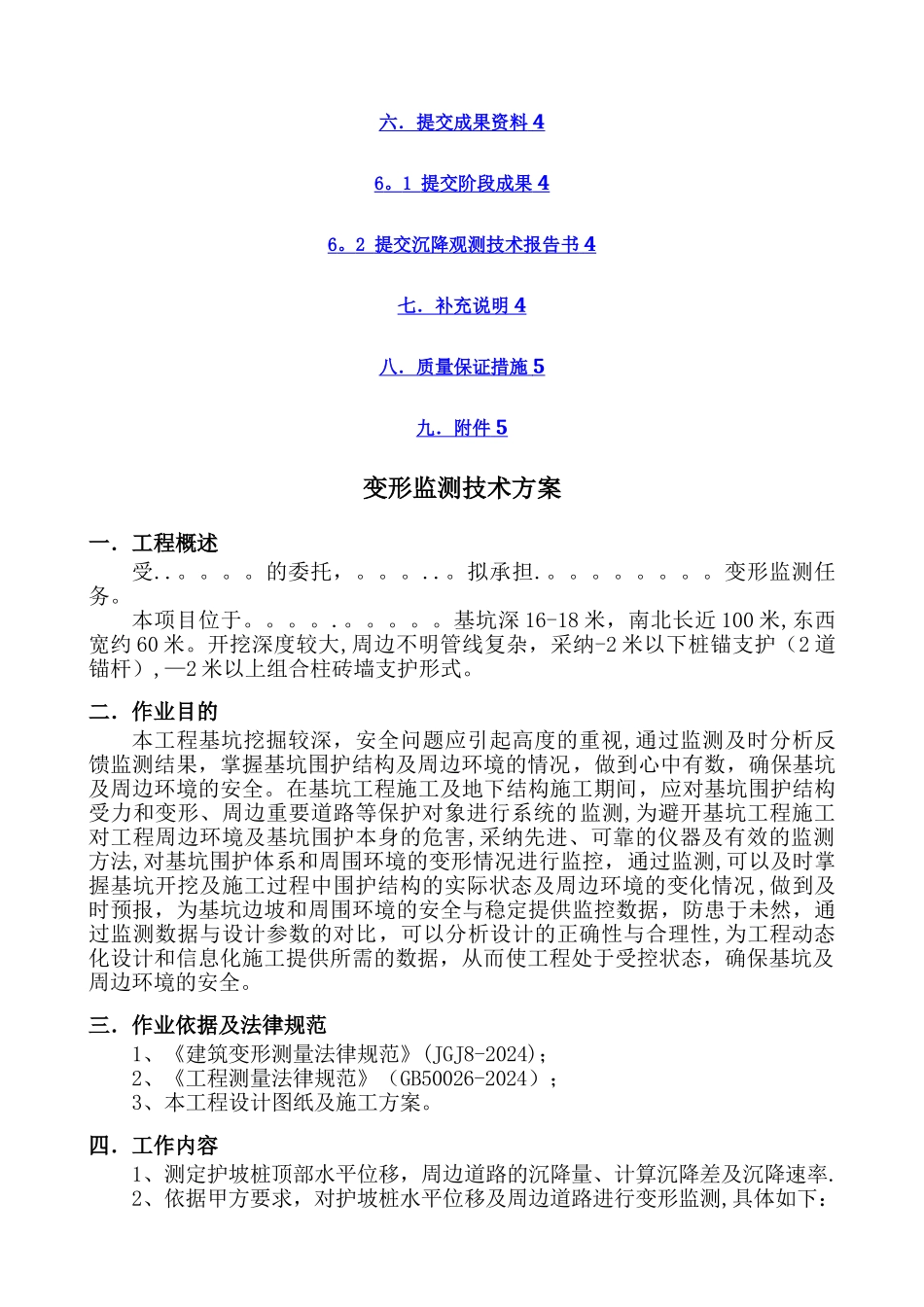

基坑变形监测测技术方案_第2页
2/6

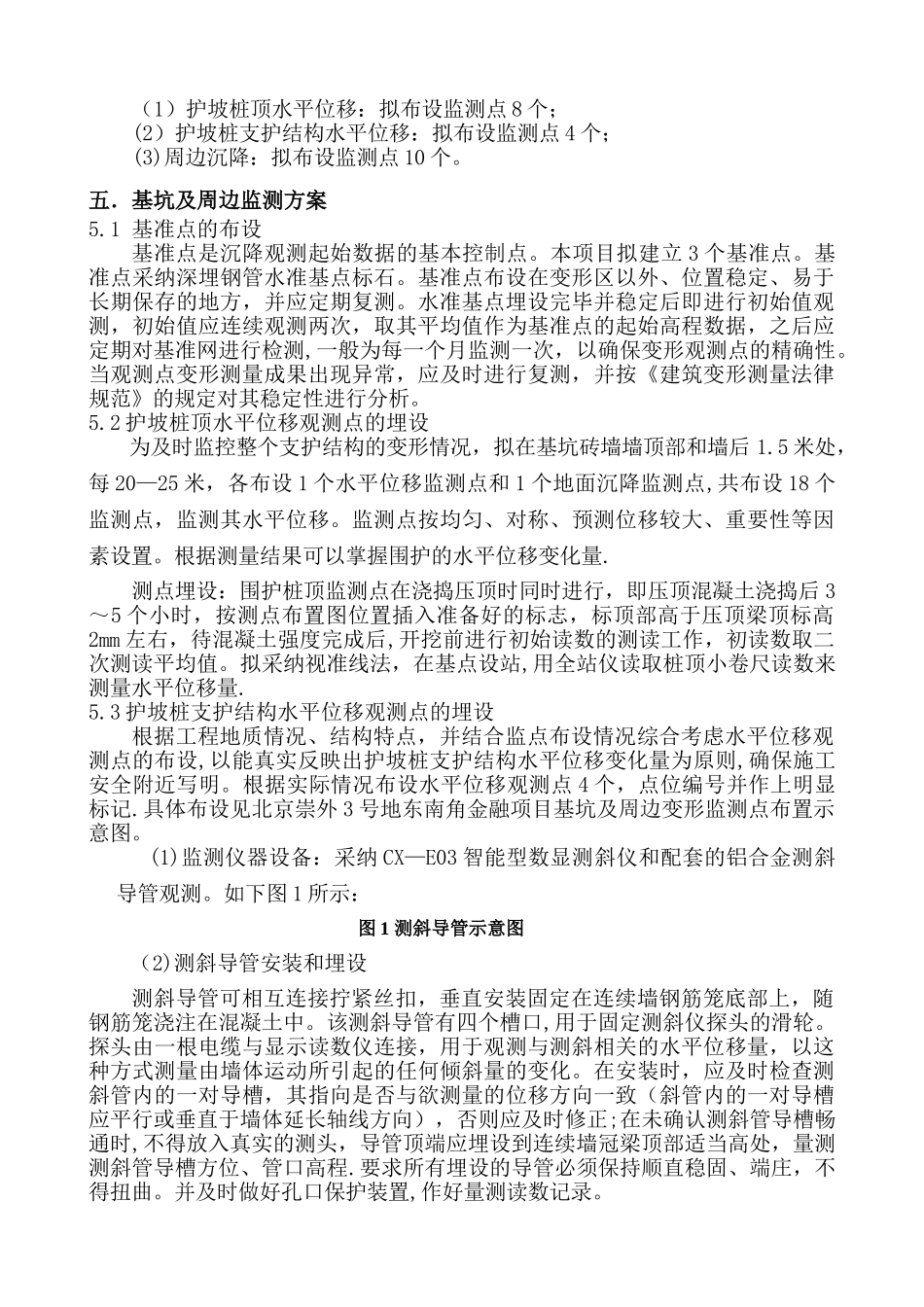

基坑变形监测测技术方案_第3页
3/6
变形监测技术方案批准:审核:编制:目 录一.工程概述 2二.作业目的 1 三.作业依据及法律规范 1 四.工作内容 1 五.基坑及周边监测方案 2 5 。 1 基准点的布设 2 5 。 2 护坡桩顶水平位移观测点的埋设 2 5 。 3 护坡桩支护结构水平位移观测点的埋设 2 5 。 4 变形监测点保护及意外情况处理 3 5.5 基准点、监测点的观测方法及精度要求 3 5 。 6 观测设备和人员投入 3 5 。 7 观测周期 4 5.8 成果处理 4 六.提交成果资料 4 6 。 1 提交阶段成果 4 6 。 2 提交沉降观测技术报告书 4 七.补充说明 4 八.质量保证措施 5 九.附件 5 变形监测技术方案一.工程概述受..。。。。的委托,。。。..。拟承担.。。。。。。。。变形监测任务。本项目位于。。。。.。。。。。基坑深 16-18 米,南北长近 100 米,东西宽约 60 米。开挖深度较大,周边不明管线复杂,采纳-2 米以下桩锚支护(2 道锚杆),—2 米以上组合柱砖墙支护形式。二.作业目的本工程基坑挖掘较深,安全问题应引起高度的重视,通过监测及时分析反馈监测结果,掌握基坑围护结构及周边环境的情况,做到心中有数,确保基坑及周边环境的安全。在基坑工程施工及地下结构施工期间,应对基坑围护结构受力和变形、周边重要道路等保护对象进行系统的监测,为避开基坑工程施工对工程周边环境及基坑围护本身的危害,采纳先进、可靠的仪器及有效的监测方法,对基坑围护体系和周围环境的变形情况进行监控,通过监测,可以及时掌握基坑开挖及施工过程中围护结构的实际状态及周边环境的变化情况,做到及时预报,为基坑边坡和周围环境的安全与稳定提供监控数据,防患于未然,通过监测数据与设计参数的对比,可以分析设计的正确性与合理性,为工程动态化设计和信息化施工提供所需的数据,从而使工程处于受控状态,确保基坑及周边环境的安全。三.作业依据及法律规范1、《建筑变形测量法律规范》(JGJ8-2024);2、《工程测量法律规范》(GB50026-2024);3、本工程设计图纸及施工方案。四.工作内容1、测定护坡桩顶部水平位移,周边道路的沉降量、计算沉降差及沉降速率.2、依据甲方要求,对护坡桩水平位移及周边道路进行变形监测,具体如下:(1)护坡桩顶水平位移:拟布设监测点 8 个;(2)护坡桩支护结构水平位移:拟布设监测点 4 个;(3)周边沉降:拟布设监测点 10 个。五.基坑及周边监测方案5.1 基准点的布设基准点是沉降观测起...
