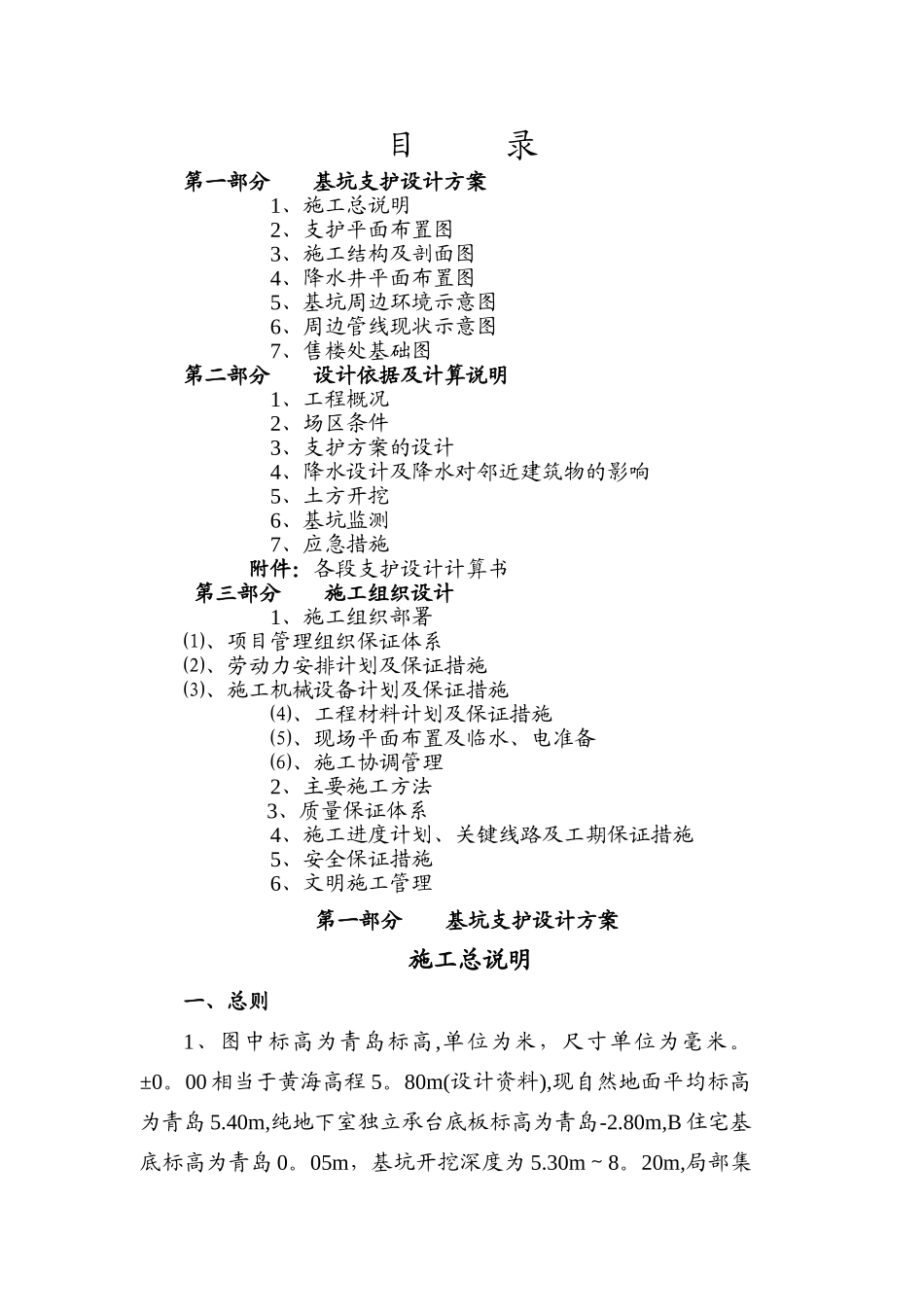

基坑支护方案

目 录第一部分 基坑支护设计方案 1、施工总说明 2、支护平面布置图 3、施工结构及剖面图4、降水井平面布置图5、基坑周边环境示意图6、周边管线现状示意图7、售楼处基础图第二部分 设计依据及计算说明1、工程概况2、场区条件3、支护方案的设计4、降水设计及降水对邻近建筑物的影响5、土方开挖6、基坑监测7、应急措施附件：各段支护设计计算书第三部分 施工组织设计 1、施工组织部署⑴、项目管理组织保证体系⑵、劳动力安排计划及保证措施⑶、施工机械设备计划及保证措施⑷、工程材料计划及保证措施⑸、现场平面布置及临水、电准备⑹、施工协调管理2、主要施工方法3、质量保证体系4、施工进度计划、关键线路及工期保证措施5、安全保证措施6、文明施工管理第一部分 基坑支护设计方案施工总说明一、总则1、图中标高为青岛标高,单位为米，尺寸单位为毫米。±0。00 相当于黄海高程 5。80m(设计资料),现自然地面平均标高为青岛 5.40m,纯地下室独立承台底板标高为青岛-2.80m,B 住宅基底标高为青岛 0。05m，基坑开挖深度为 5.30m～8。20m,局部集水井部位挖深 9。20m 左右。2、在进行基坑施工前,应预先在现场放出基础外轮廓线，使基坑内边线与基础外轮廓线保持在不小于 500mm 的净距。若图中尺寸与现场放样不一致，以现场放样为准.二、设计依据：1、国标《建筑基坑支护技术规程》（JGJ120—99）；2、国标《建筑地基基础设计法律规范》(GBS007-2024）;3、行标《土钉支护设计规程》(CECS96：97）;4、本岩土工程勘察报告及结构设计图纸；5、其他有关法律规范、规程。三、基坑支护结构设计根据基坑开挖土层分布情况、周边建（构）筑物情况及开挖条件环境等不同,将本基坑支护划分为 AB、BC 等六个支护区段。各区段的划分详见支护平面图.2、各区段支护方案如下：AB、BC、CD、FA 段：钻孔灌注桩排桩＋锚杆围护结构;DE、EF 段：采纳放坡＋注浆土锚杆支护体系.各区段围护结构的构造与设计详见施工结构图及设计计算说明。3、降水设计：采纳管井降水设计方案，共布置管井 6 口，井间距为 35m 左右，深度为 14m。具体详见降水平面布置图及管井结构图.局部如集水井等较深部位视具体开挖情况采纳坑内明排或轻型井点处理。四、围护结构施工工艺及技术要求1、钻孔灌注桩施工①、设计混凝土强度为 C25。②、施工控制指标：桩位允许偏差≤d/12；柱垂直度偏差≤0。5％；桩径允许偏差≤50mm；钢筋保护层厚度≮50mm；混凝土强度≮C25,孔底沉渣≯100mm...
