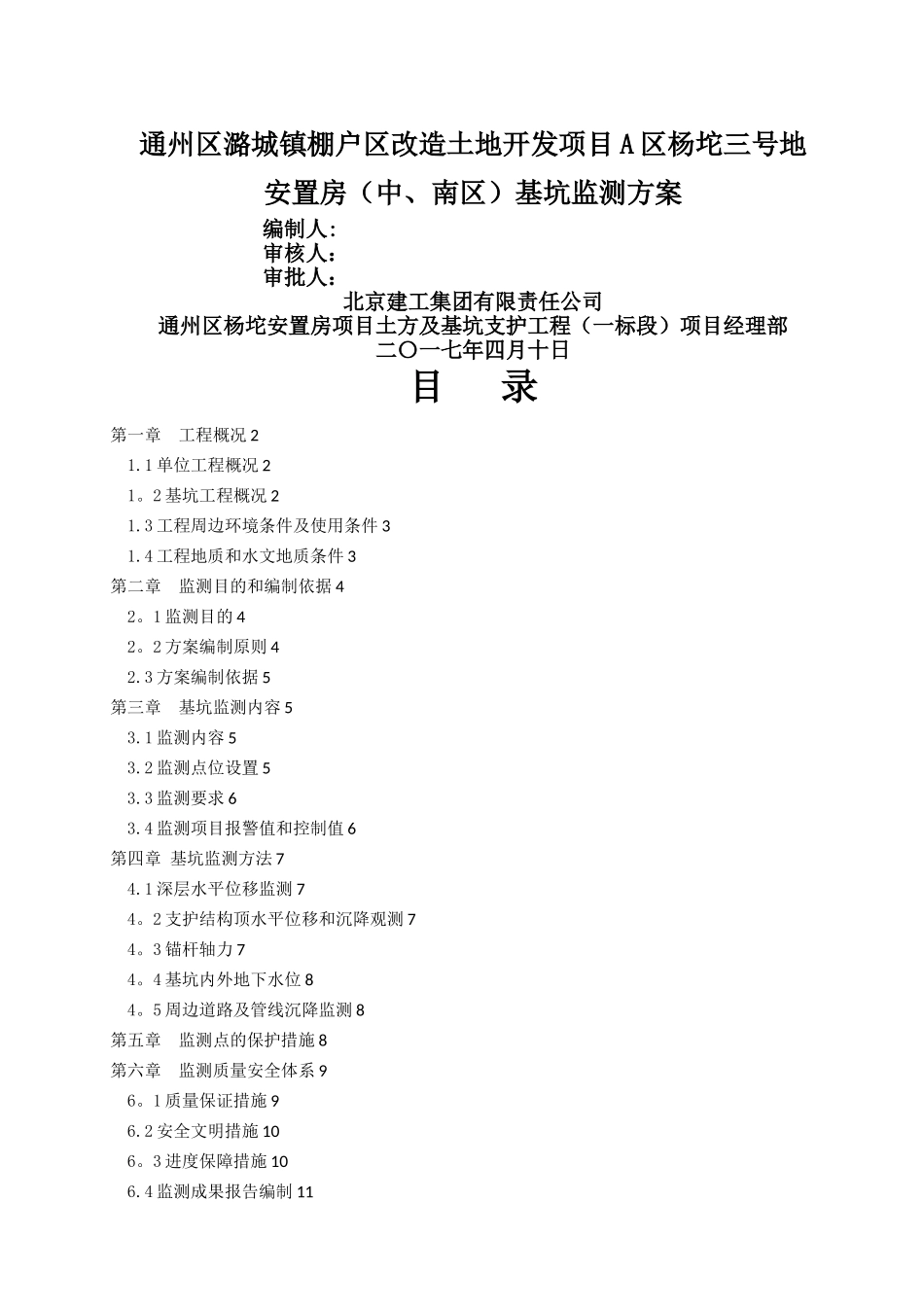

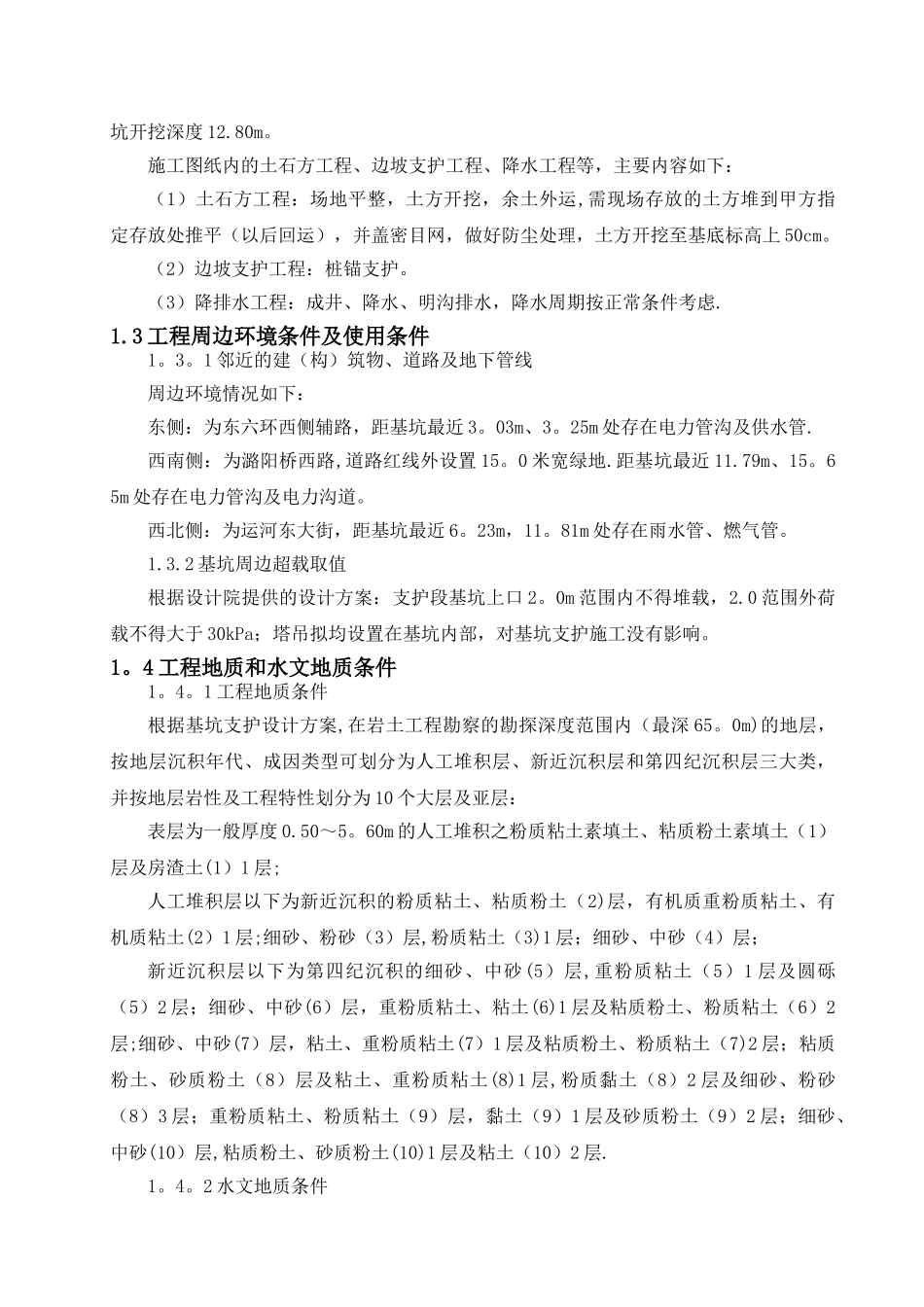

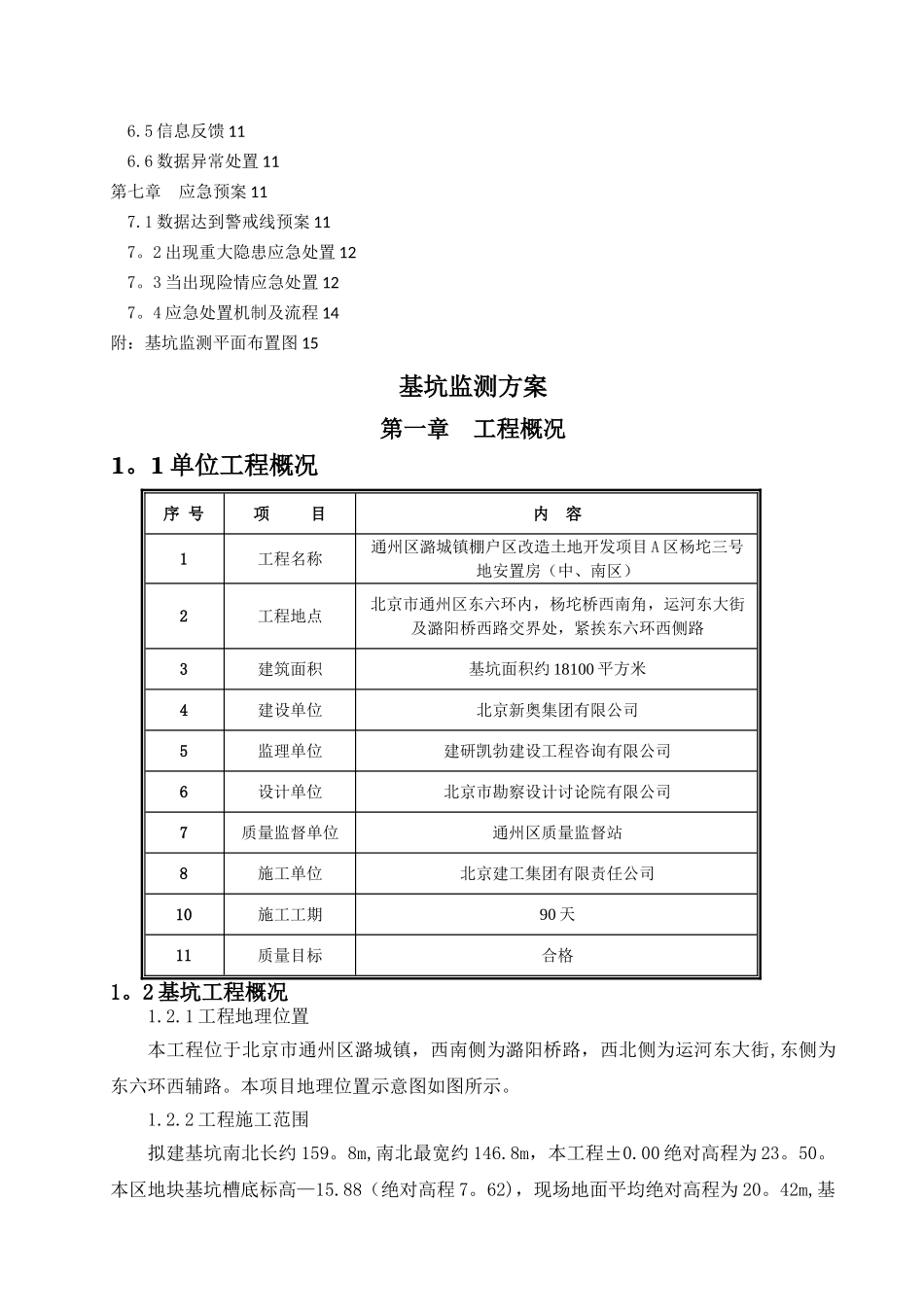

通州区潞城镇棚户区改造土地开发项目 A 区杨坨三号地安置房（中、南区）基坑监测方案编制人:审核人：审批人：北京建工集团有限责任公司通州区杨坨安置房项目土方及基坑支护工程（一标段）项目经理部二〇一七年四月十日目 录第一章 工程概况 21.1 单位工程概况 21。2 基坑工程概况 21.3 工程周边环境条件及使用条件 31.4 工程地质和水文地质条件 3第二章 监测目的和编制依据 42。1 监测目的 42。2 方案编制原则 42.3 方案编制依据 5第三章 基坑监测内容 53.1 监测内容 53.2 监测点位设置 53.3 监测要求 63.4 监测项目报警值和控制值 6第四章 基坑监测方法 74.1 深层水平位移监测 74。2 支护结构顶水平位移和沉降观测 74。3 锚杆轴力 74。4 基坑内外地下水位 84。5 周边道路及管线沉降监测 8第五章 监测点的保护措施 8第六章 监测质量安全体系 96。1 质量保证措施 96.2 安全文明措施 106。3 进度保障措施 106.4 监测成果报告编制 116.5 信息反馈 116.6 数据异常处置 11第七章 应急预案 117.1 数据达到警戒线预案 117。2 出现重大隐患应急处置 127。3 当出现险情应急处置 127。4 应急处置机制及流程 14附：基坑监测平面布置图 15基坑监测方案第一章 工程概况1。1 单位工程概况序 号项 目内 容1工程名称通州区潞城镇棚户区改造土地开发项目 A 区杨坨三号地安置房（中、南区）2工程地点北京市通州区东六环内，杨坨桥西南角，运河东大街及潞阳桥西路交界处，紧挨东六环西侧路3建筑面积基坑面积约 18100 平方米4建设单位北京新奥集团有限公司5监理单位建研凯勃建设工程咨询有限公司6设计单位北京市勘察设计讨论院有限公司7质量监督单位通州区质量监督站8施工单位北京建工集团有限责任公司10施工工期90 天11质量目标合格1。2 基坑工程概况1.2.1 工程地理位置本工程位于北京市通州区潞城镇，西南侧为潞阳桥路，西北侧为运河东大街,东侧为东六环西辅路。本项目地理位置示意图如图所示。1.2.2 工程施工范围拟建基坑南北长约 159。8m,南北最宽约 146.8m，本工程±0.00 绝对高程为 23。50。本区地块基坑槽底标高—15.88（绝对高程 7。62)，现场地面平均绝对高程为 20。42m,基坑开挖深度 12.80m。施工图纸内的土石方工程、边坡支护工程、降水工程等，主要内容如下：（1）土石方工程：场地平整，土方开挖，余土外运,需现场存放的土方堆到甲方指定存放处推平（以后回运...
