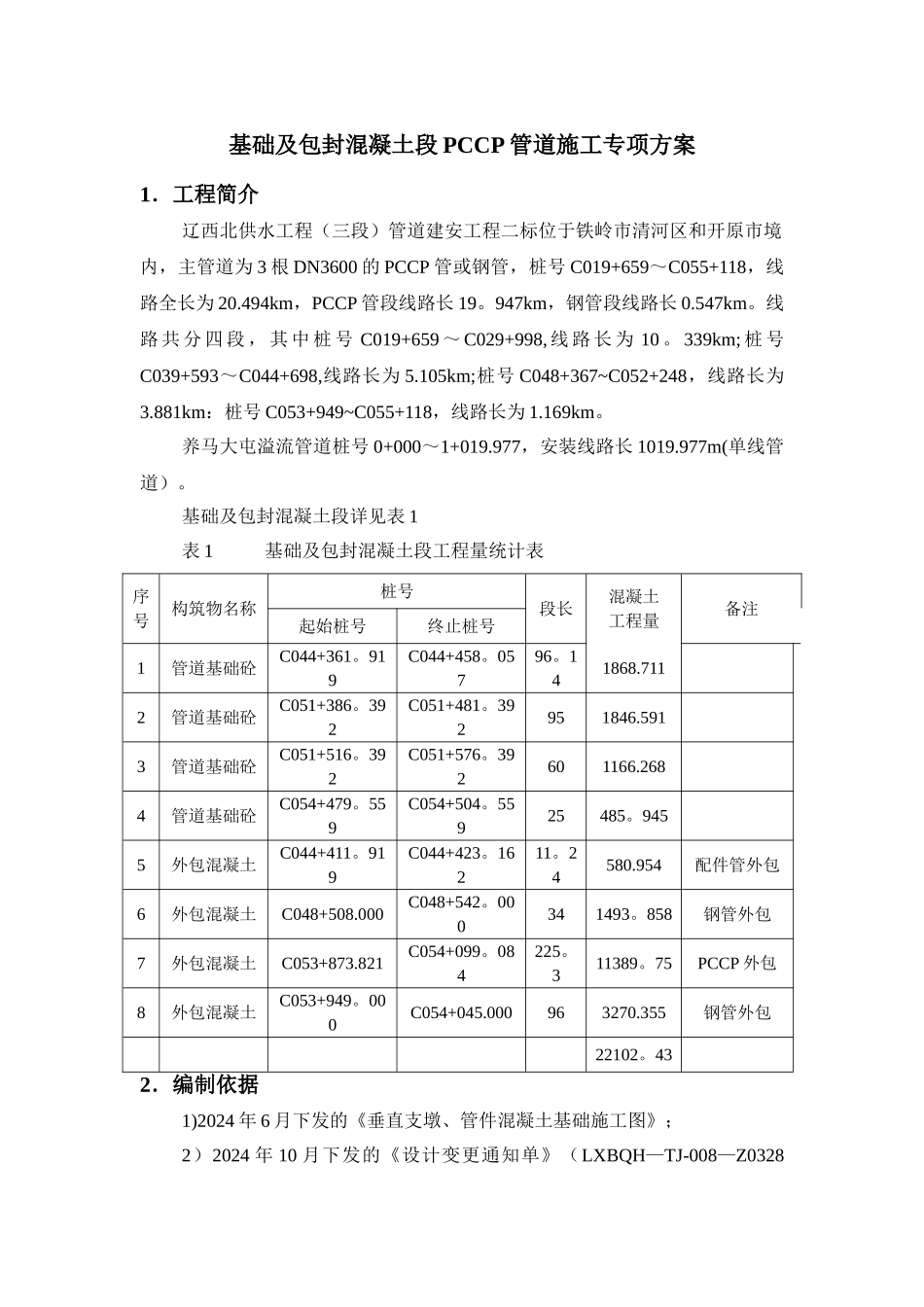

基础及包封混凝土段PCCP管道施工方案

基础及包封混凝土段PCCP管道施工方案_第1页
1/6
基础及包封混凝土段PCCP管道施工方案_第2页
2/6
基础及包封混凝土段PCCP管道施工方案_第3页
3/6
基础及包封混凝土段 PCCP 管道施工专项方案1.工程简介辽西北供水工程(三段)管道建安工程二标位于铁岭市清河区和开原市境内,主管道为 3 根 DN3600 的 PCCP 管或钢管,桩号 C019+659~C055+118,线路全长为 20.494km,PCCP 管段线路长 19。947km,钢管段线路长 0.547km。线路 共 分 四 段 , 其 中 桩 号 C019+659 ~ C029+998, 线 路 长 为 10 。 339km; 桩 号C039+593~C044+698,线路长为 5.105km;桩号 C048+367~C052+248,线路长为3.881km:桩号 C053+949~C055+118,线路长为 1.169km。养马大屯溢流管道桩号 0+000~1+019.977,安装线路长 1019.977m(单线管道)。基础及包封混凝土段详见表 1表 1 基础及包封混凝土段工程量统计表序号构筑物名称桩号段长混凝土工程量备注起始桩号终止桩号1管道基础砼C044+361。919C044+458。05796。141868.7112管道基础砼C051+386。392C051+481。392951846.5913管道基础砼C051+516。392C051+576。392601166.2684管道基础砼C054+479。559C054+504。55925485。9455外包混凝土C044+411。919C044+423。16211。24580.954配件管外包6外包混凝土C048+508.000C048+542。000341493。858钢管外包7外包混凝土C053+873.821C054+099。084225。311389。75PCCP 外包8外包混凝土C053+949。000C054+045.000963270.355钢管外包22102。432.编制依据1)2024 年 6 月下发的《垂直支墩、管件混凝土基础施工图》;2)2024 年 10 月下发的《设计变更通知单》(LXBQH—TJ-008—Z0328 改字 2024—10 号);3)2024 年 7 月下发的《设计变更通知单》(LXBQH—TJ—008—Z0328 改字 2024—24 号);4)2024 年 8 月下发的《设计变更通知单》(LXBQH-TJ—008—Z0328 改字 2024—31 号);5)辽西北供水工程(三段)管道建安工程二标合同文件(合同编号:LXBQH—TJ—008-Z0328);6)辽西北供水工程(三段)管道建安工程二标招标文件技术条款。3.施工总体规划目 前 , 根 据 现 有 图 纸 本 标 段 内 管 道 基 础 混 凝 土 有 4 段 , 总 长 度 为276。14m,混凝土浇筑量为 5367。515m³;PCCP 管道包封混凝土 1 段,全长225.3m,混凝土浇筑量为 11389。75m³;钢配件管道包封 1 段,长 11.24m,混凝土浇筑量为 580。954m³;钢管包封混凝土 2 段,全长 130m,混凝土浇筑量为4764.213m³。PCCP 管、配件管及钢管安装采纳 400t 履带吊吊...
