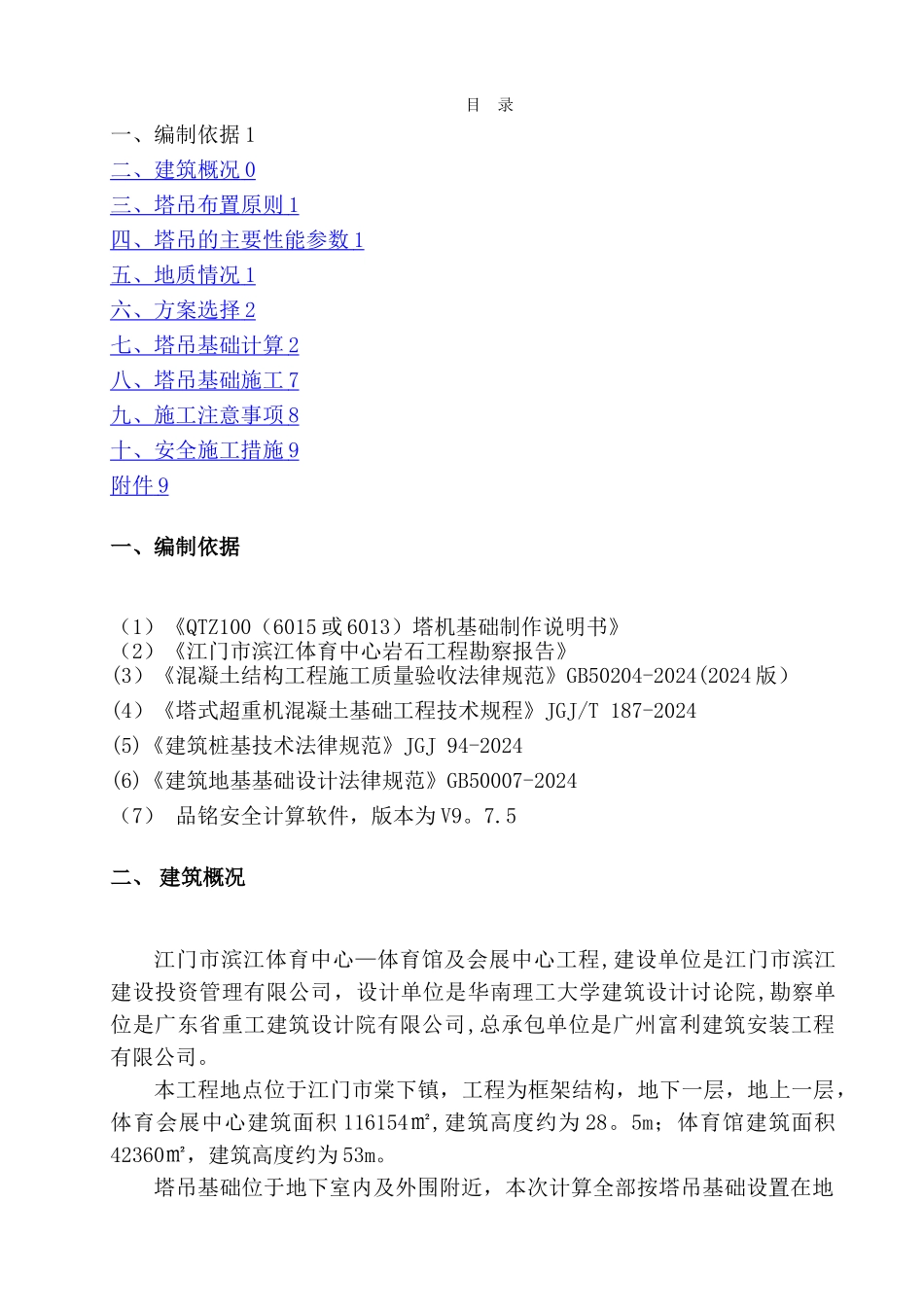

目 录一、编制依据 1二、建筑概况 0 三、塔吊布置原则 1 四、塔吊的主要性能参数 1 五、地质情况 1 六、方案选择 2 七、塔吊基础计算 2 八、塔吊基础施工 7 九、施工注意事项 8 十、安全施工措施 9 附件 9 一、编制依据（1）《QTZ100（6015 或 6013）塔机基础制作说明书》（2）《江门市滨江体育中心岩石工程勘察报告》(3）《混凝土结构工程施工质量验收法律规范》GB50204-2024(2024 版）(4）《塔式超重机混凝土基础工程技术规程》JGJ/T 187-2024(5)《建筑桩基技术法律规范》JGJ 94-2024(6)《建筑地基基础设计法律规范》GB50007-2024（7） 品铭安全计算软件，版本为 V9。7.5二、 建筑概况江门市滨江体育中心—体育馆及会展中心工程,建设单位是江门市滨江建设投资管理有限公司，设计单位是华南理工大学建筑设计讨论院,勘察单位是广东省重工建筑设计院有限公司,总承包单位是广州富利建筑安装工程有限公司。本工程地点位于江门市棠下镇，工程为框架结构，地下一层，地上一层，体育会展中心建筑面积 116154㎡,建筑高度约为 28。5m；体育馆建筑面积42360㎡，建筑高度约为 53m。塔吊基础位于地下室内及外围附近，本次计算全部按塔吊基础设置在地下室基坑支护边坡底范围内考虑，假如地下室外围塔吊需设置在坡顶或坡上要进行加固处理，且重新进行塔吊稳定性及边坡桩基础性计算,具体相关验算及加固方案与基坑支护方案相结考虑.塔吊基础具体位置详见相关附图.三、塔吊布置原则 (1)塔吊布置综合考虑场地与施工的需要，吊臂最大限度覆盖施工场地，减少材料二次搬运。 （2)塔吊布置的位置应满足塔吊安装及垂直运输要求,塔吊基础应保证塔吊运行安全，塔吊在使用过程中的能顺利起升，并保证塔吊与建筑物的附着牢固，安全使用。 (3）塔吊后期拆卸方便，不影响后续施工。 (4)经济合理性，塔吊造型与塔吊台数的确定结合施工现场，以最小的成本满足施工需要。因 此 ， 项 目 部 根 据 本 工 程 的 实 际 情 况 ， 计 划 安 装 9 台 塔 吊QTZ100（TCT6015 或 TCT6013）,有效臂长 60 米.四、塔吊的主要性能参数 1) 起重臂长度：60m 2）最大起重重量：8t3)臂端最大起重重量:1。5t 4） 固定式最大高度:52m5)厂家提供的最不利荷载数据，（非工作状态)：竖向荷载：FV＝624KN;弯距：M＝1822KN。m；水平荷载：Fh＝74。9KN。（详见附件—-塔机基础制作说明书)五、地质情况塔吊基础所在的地质情况参考相关...
