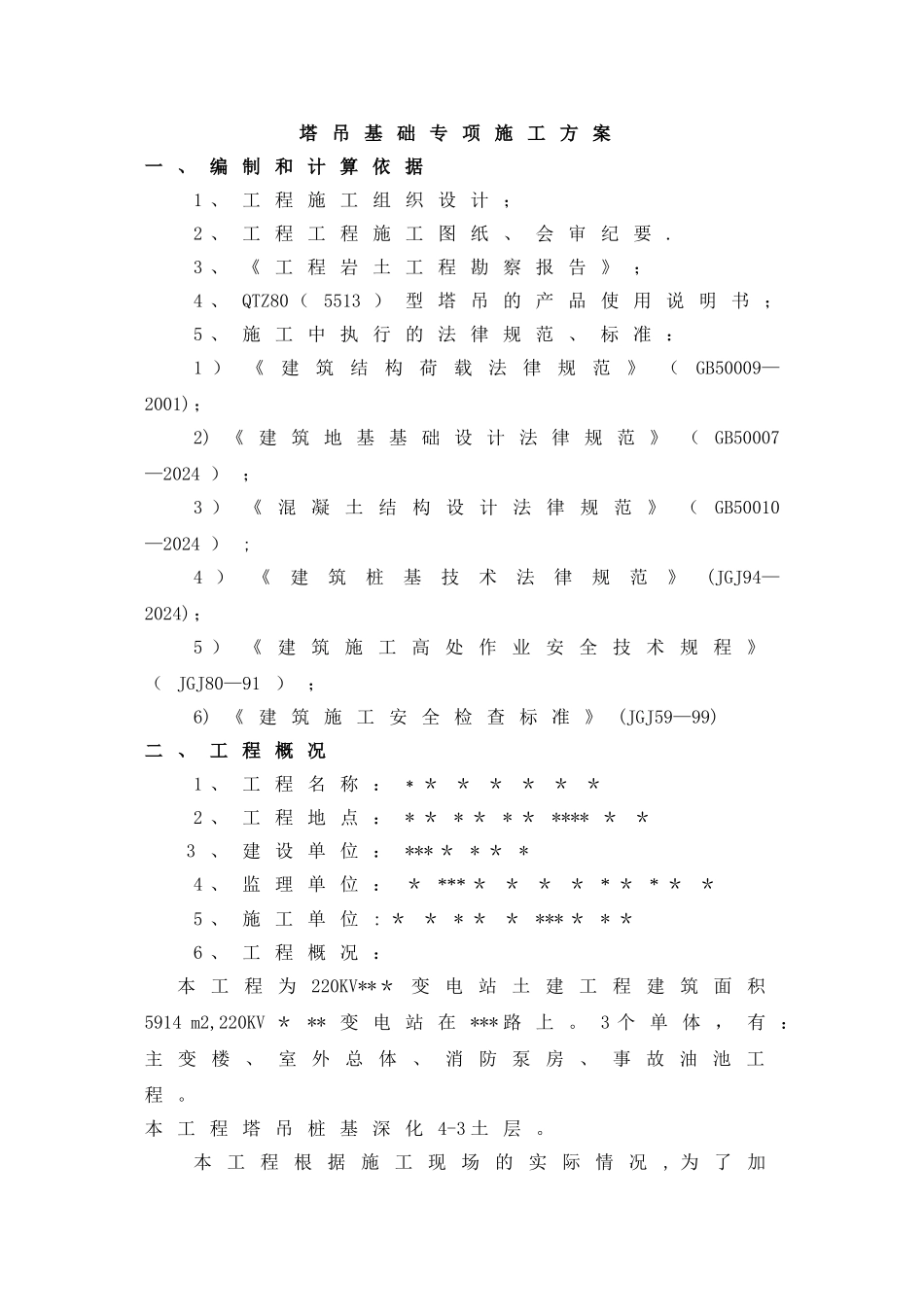

塔 吊 基 础 专 项 施 工 方 案一 、 编 制 和 计 算 依 据1 、 工 程 施 工 组 织 设 计 ；2 、 工 程 工 程 施 工 图 纸 、 会 审 纪 要 .3 、 《 工 程 岩 土 工 程 勘 察 报 告 》 ；4 、 QTZ80（ 5513 ） 型 塔 吊 的 产 品 使 用 说 明 书 ；5 、 施 工 中 执 行 的 法 律 规 范 、 标 准 ：1 ）《建筑结构荷载法律规范》（GB50009—2001)；2) 《 建 筑 地 基 基 础 设 计 法 律 规 范 》 （ GB50007—2024 ） ；3 ）《混凝土结构设计法律规范》（GB50010—2024 ） ;4 ）《建筑桩基技术法律规范》(JGJ94—2024)；5 ） 《 建 筑 施 工 高 处 作 业 安 全 技 术 规 程 》（ JGJ80—91 ） ；6) 《 建 筑 施 工 安 全 检 查 标 准 》 (JGJ59—99)二 、 工 程 概 况1 、 工 程 名 称 ： * ＊ ＊ ＊ ＊ ＊ ＊2 、 工 程 地 点 ： * ＊ * ＊ * ＊ **** ＊ ＊ 3 、 建 设 单 位 ： *** ＊ * ＊ *4 、 监 理 单 位 ： ＊ *** ＊ ＊ ＊ ＊ * ＊ * ＊ ＊5 、 施 工 单 位 : ＊ ＊ * ＊ ＊ *** ＊ * ＊6 、 工 程 概 况 ：本工程为220KV**＊变电站土建工程建筑面积5914 m2,220KV ＊ ** 变 电 站 在 *** 路 上 。 3 个 单 体 ， 有 ：主 变 楼 、 室 外 总 体 、 消 防 泵 房 、 事 故 油 池 工程 。本 工 程 塔 吊 桩 基 深 化 4-3 土 层 。本 工 程 根 据 施 工 现 场 的 实 际 情 况, 为 了 加快 工 程 的 施 工 进 度 ， 提 高 经 济 效 益 ， 因 此 我公 司 采 纳 QTZ63塔 吊 作 为 本 工 程 主 体 混 凝 土 结 构施 工 期 间 的 工 程 施 工 使 用 材 料 的 垂 直 运 输 。塔 吊 自 重450 。 8kN, 最 大 起 重 荷 载60kN ， 塔 吊 起重 高 度26m, 塔 身 宽 度1 。 6m 。 塔 吊 基 础 承 台 落在 4 根 BN200 钢 管 桩 上 ， 桩 的 有 效 长 度 为6m ， 承台采纳钢筋混凝土砼桩承台，承台尺寸为5800mm×5800mm×1350mm,混凝土强度为C35 ，承台底部钢筋的保护层取100mm ，上部钢筋的保护层取50mm,塔 吊 承 台 底 标 高 为...
