塔吊基础施工技术交底

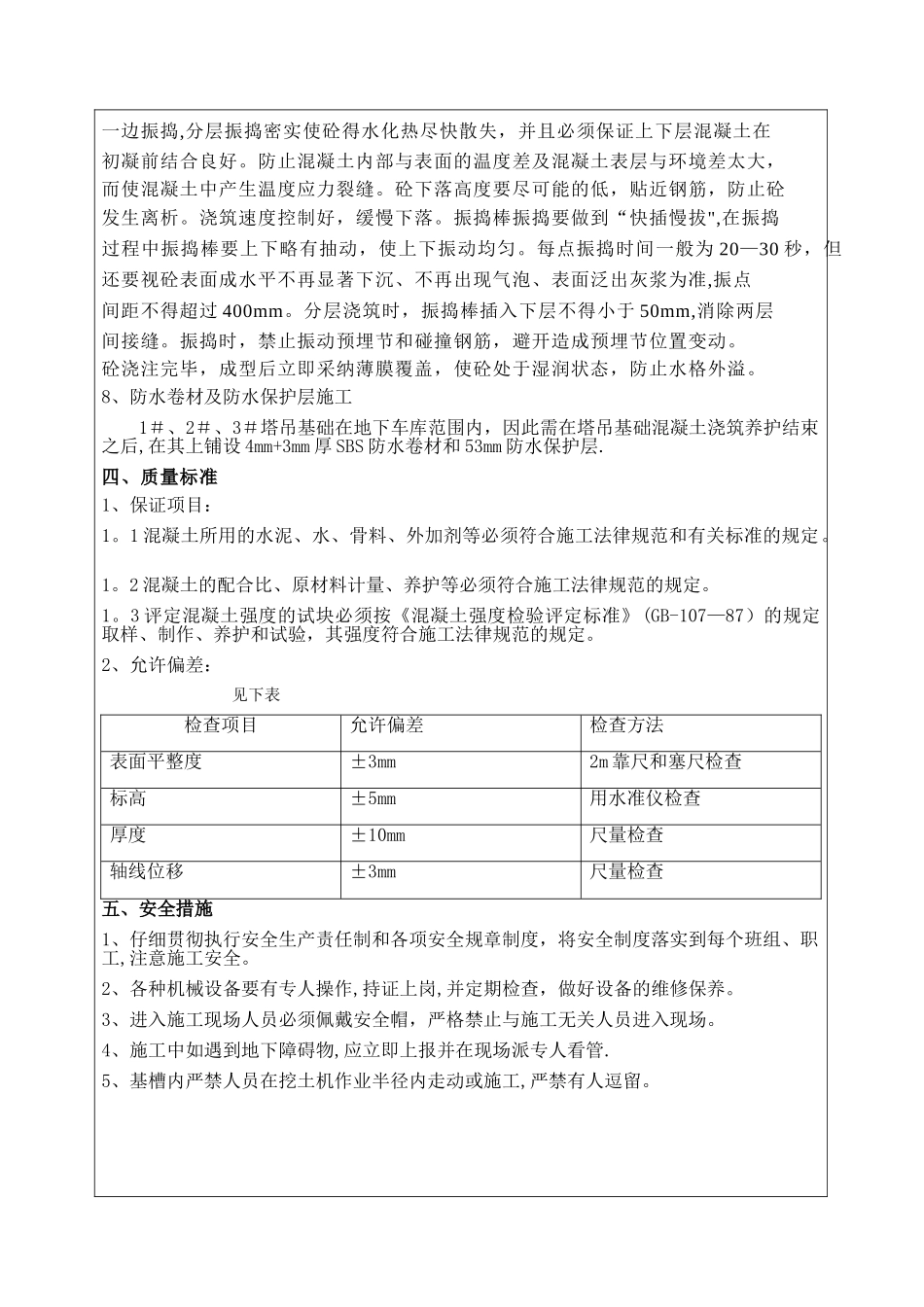

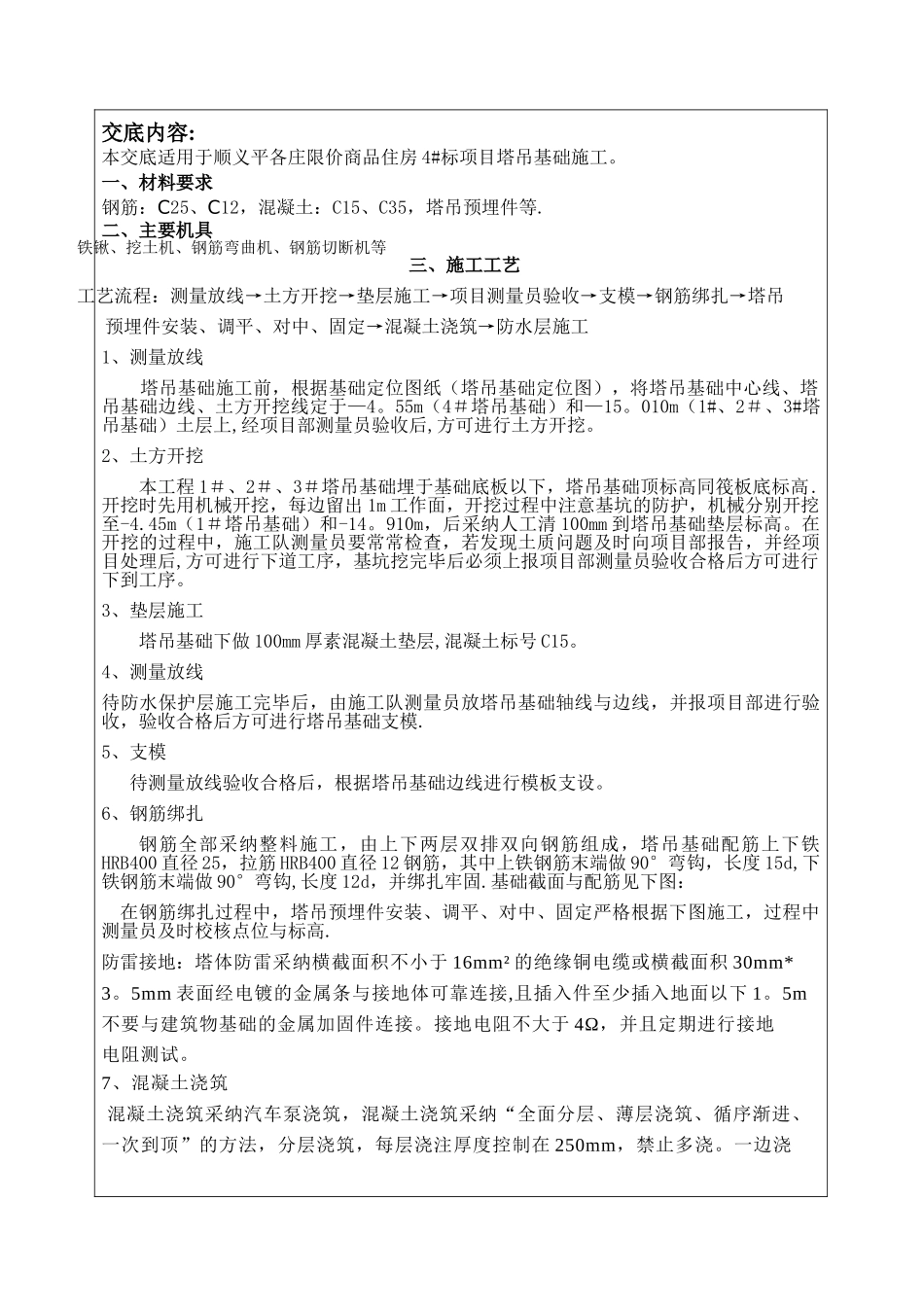

交底内容:本交底适用于顺义平各庄限价商品住房 4#标项目塔吊基础施工。一、材料要求钢筋：C25、C12，混凝土：C15、C35，塔吊预埋件等.二、主要机具铁锹、挖土机、钢筋弯曲机、钢筋切断机等三、施工工艺工艺流程：测量放线→土方开挖→垫层施工→项目测量员验收→支模→钢筋绑扎→塔吊 预埋件安装、调平、对中、固定→混凝土浇筑→防水层施工1、测量放线 塔吊基础施工前，根据基础定位图纸（塔吊基础定位图），将塔吊基础中心线、塔吊基础边线、土方开挖线定于—4。55m（4＃塔吊基础）和—15。010m（1#、2＃、3#塔吊基础）土层上,经项目部测量员验收后,方可进行土方开挖。 2、土方开挖 本工程 1＃、2＃、3＃塔吊基础埋于基础底板以下，塔吊基础顶标高同筏板底标高.开挖时先用机械开挖，每边留出 1m 工作面，开挖过程中注意基坑的防护，机械分别开挖至-4.45m（1＃塔吊基础）和-14。910m，后采纳人工清 100mm 到塔吊基础垫层标高。在开挖的过程中，施工队测量员要常常检查，若发现土质问题及时向项目部报告，并经项目处理后,方可进行下道工序，基坑挖完毕后必须上报项目部测量员验收合格后方可进行下到工序。 3、垫层施工 塔吊基础下做 100mm 厚素混凝土垫层,混凝土标号 C15。4、测量放线 待防水保护层施工完毕后，由施工队测量员放塔吊基础轴线与边线，并报项目部进行验收，验收合格后方可进行塔吊基础支模. 5、支模 待测量放线验收合格后，根据塔吊基础边线进行模板支设。 6、钢筋绑扎 钢筋全部采纳整料施工，由上下两层双排双向钢筋组成，塔吊基础配筋上下铁HRB400 直径 25，拉筋 HRB400 直径 12 钢筋，其中上铁钢筋末端做 90°弯钩，长度 15d,下铁钢筋末端做 90°弯钩,长度 12d，并绑扎牢固.基础截面与配筋见下图： 在钢筋绑扎过程中，塔吊预埋件安装、调平、对中、固定严格根据下图施工，过程中测量员及时校核点位与标高.防雷接地：塔体防雷采纳横截面积不小于 16mm² 的绝缘铜电缆或横截面积 30mm*3。5mm 表面经电镀的金属条与接地体可靠连接,且插入件至少插入地面以下 1。5m不要与建筑物基础的金属加固件连接。接地电阻不大于 4Ω，并且定期进行接地电阻测试。7、混凝土浇筑 混凝土浇筑采纳汽车泵浇筑，混凝土浇筑采纳“全面分层、薄层浇筑、循序渐进、一次到顶”的方法，分层浇筑，每层浇注厚度控制在 250mm，禁止多浇。一边浇一边振捣,分层振捣密实使砼得水化热尽快散失，并且必须保证上下层混凝土在...
