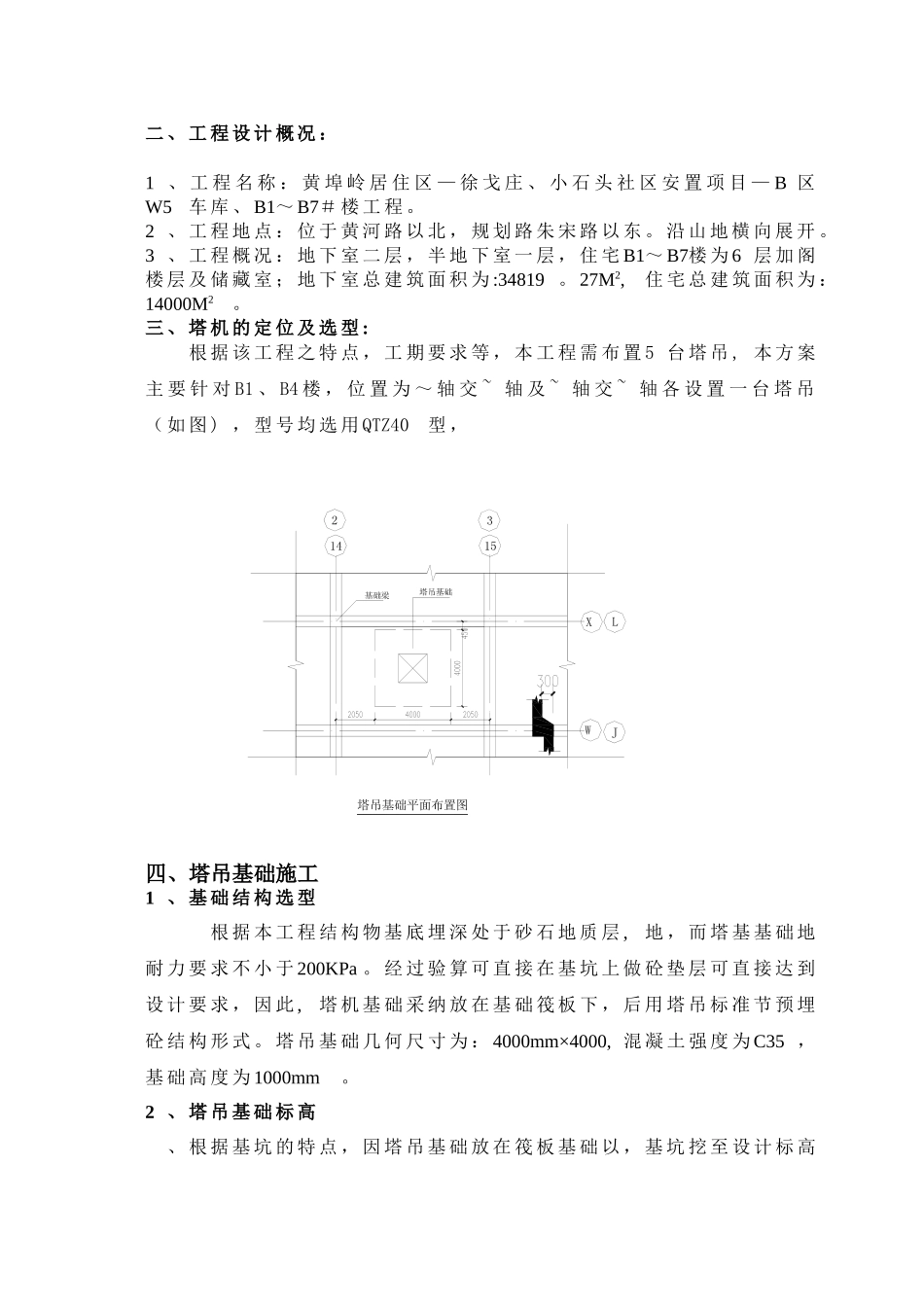

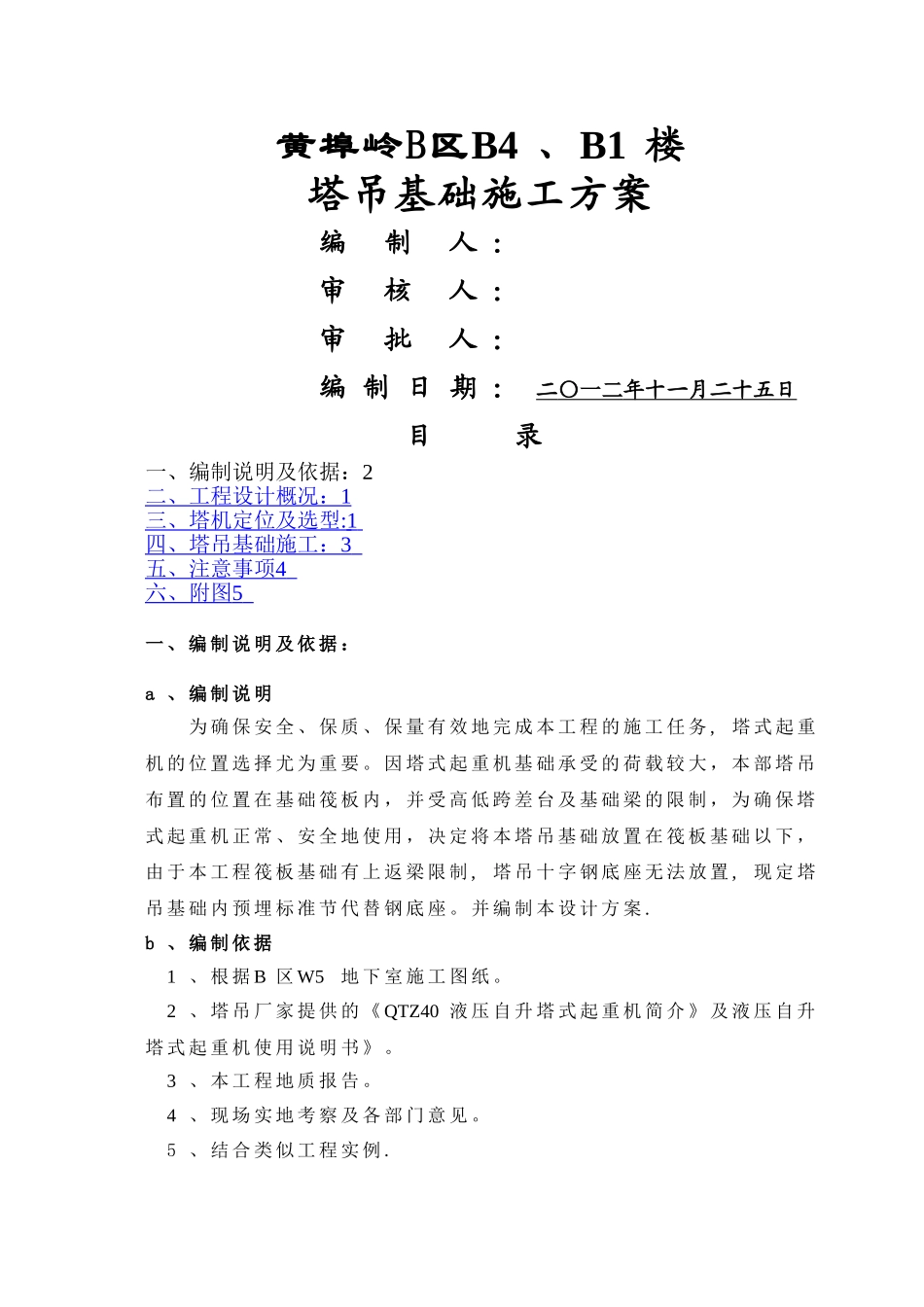

黄埠岭B区B4 、B1 楼塔吊基础施工方案编 制 人 :审 核 人 :审 批 人 :编 制 日 期 : 二 〇一二 年十一月二十五 日 目 录一、编制说明及依据:2二、工程设计概况: 1 三、塔机定位及选型 : 1 四、塔吊基础施工: 3 五、注意事项 4 六、附图 5 一 、 编 制 说 明 及 依 据 :a 、 编 制 说 明为 确 保 安 全 、 保 质 、 保 量 有 效 地 完 成 本 工 程 的 施 工 任 务 ,塔 式 起 重机 的 位 置 选 择 尤 为 重 要 。 因 塔 式 起 重 机 基 础 承 受 的 荷 载 较 大 , 本 部 塔 吊布 置 的 位 置 在 基 础 筏 板 内 , 并 受 高 低 跨 差 台 及 基 础 梁 的 限 制 , 为 确 保 塔式 起 重 机 正 常 、 安 全 地 使 用 , 决 定 将 本 塔 吊 基 础 放 置 在 筏 板 基 础 以 下 ,由 于 本 工 程 筏 板 基 础 有 上 返 梁 限 制 ,塔 吊 十 字 钢 底 座 无 法 放 置 ,现 定 塔吊 基 础 内 预 埋 标 准 节 代 替 钢 底 座 。 并 编 制 本 设 计 方 案 .b 、 编 制 依 据1 、 根 据 B 区 W5地 下 室 施 工 图 纸 。2 、 塔 吊 厂 家 提 供 的 《 QTZ40 液 压 自 升 塔 式 起 重 机 简 介 》 及 液 压 自 升塔 式 起 重 机 使 用 说 明 书 》 。3 、 本 工 程 地 质 报 告 。4 、 现 场 实 地 考 察 及 各 部 门 意 见 。5 、 结 合 类 似 工 程 实 例 .二 、 工 程 设 计 概 况 :1 、 工 程 名 称 : 黄 埠 岭 居 住 区 — 徐 戈 庄 、 小 石 头 社 区 安 置 项 目 — B 区W5车 库 、 B1~ B7# 楼 工 程 。2 、 工 程 地 点 : 位 于 黄 河 路 以 北 , 规 划 路 朱 宋 路 以 东 。 沿 山 地 横 向 展 开 。3 、 工 程 概 况 : 地 下 室 二 层 , 半 地 下 室 一 层 , 住 宅 B1~ B7楼 为 6 层 加 阁楼 层 及 储 藏 室 ; 地 下 室 总 建 筑 面 积 为 :34819 。 27M2,住 宅 总 建 筑 面 积 为 :14000M2。三 、 塔 机 的 定 位 及 选 型 :根 据 该 工 程 之 特 ...
