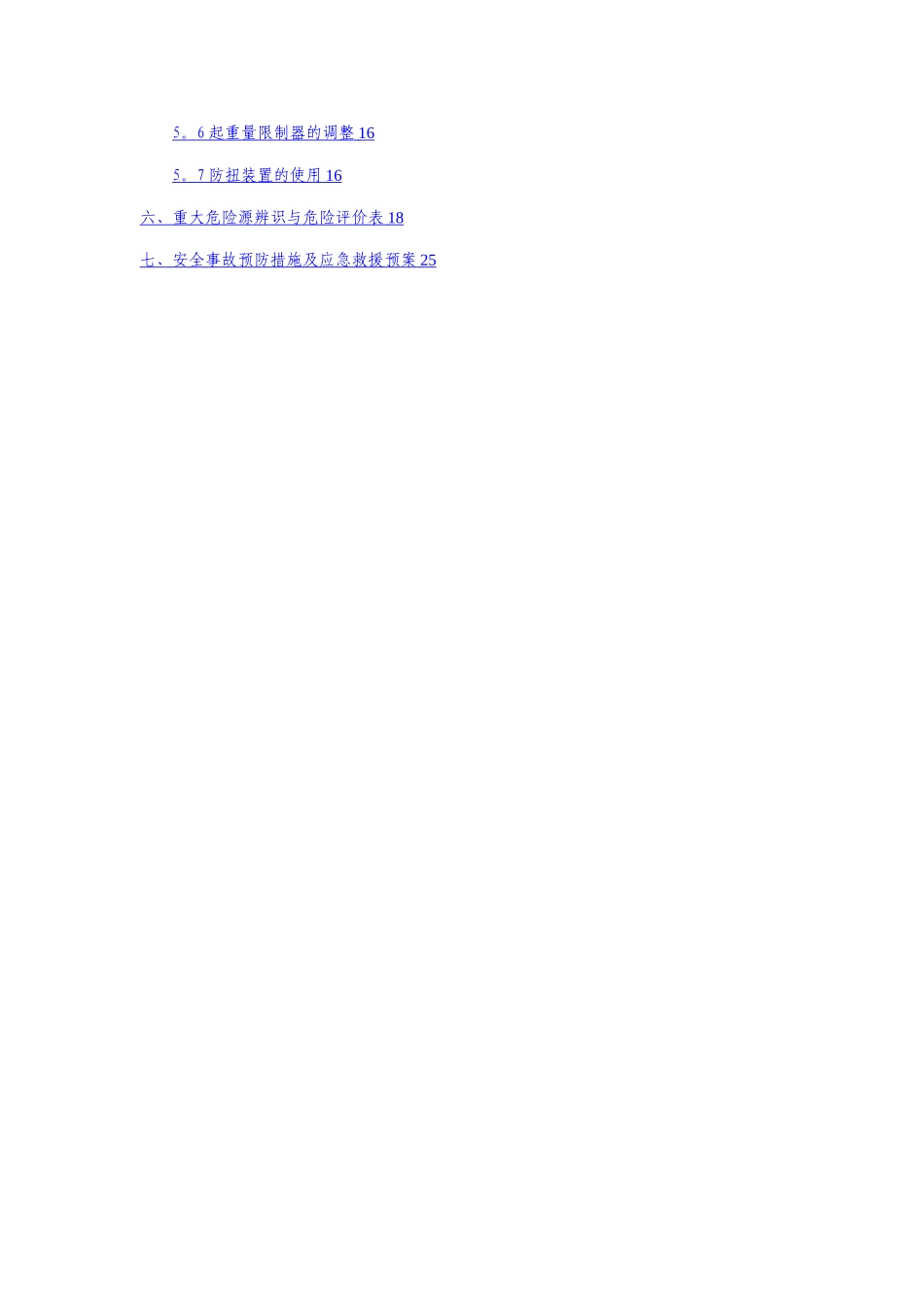

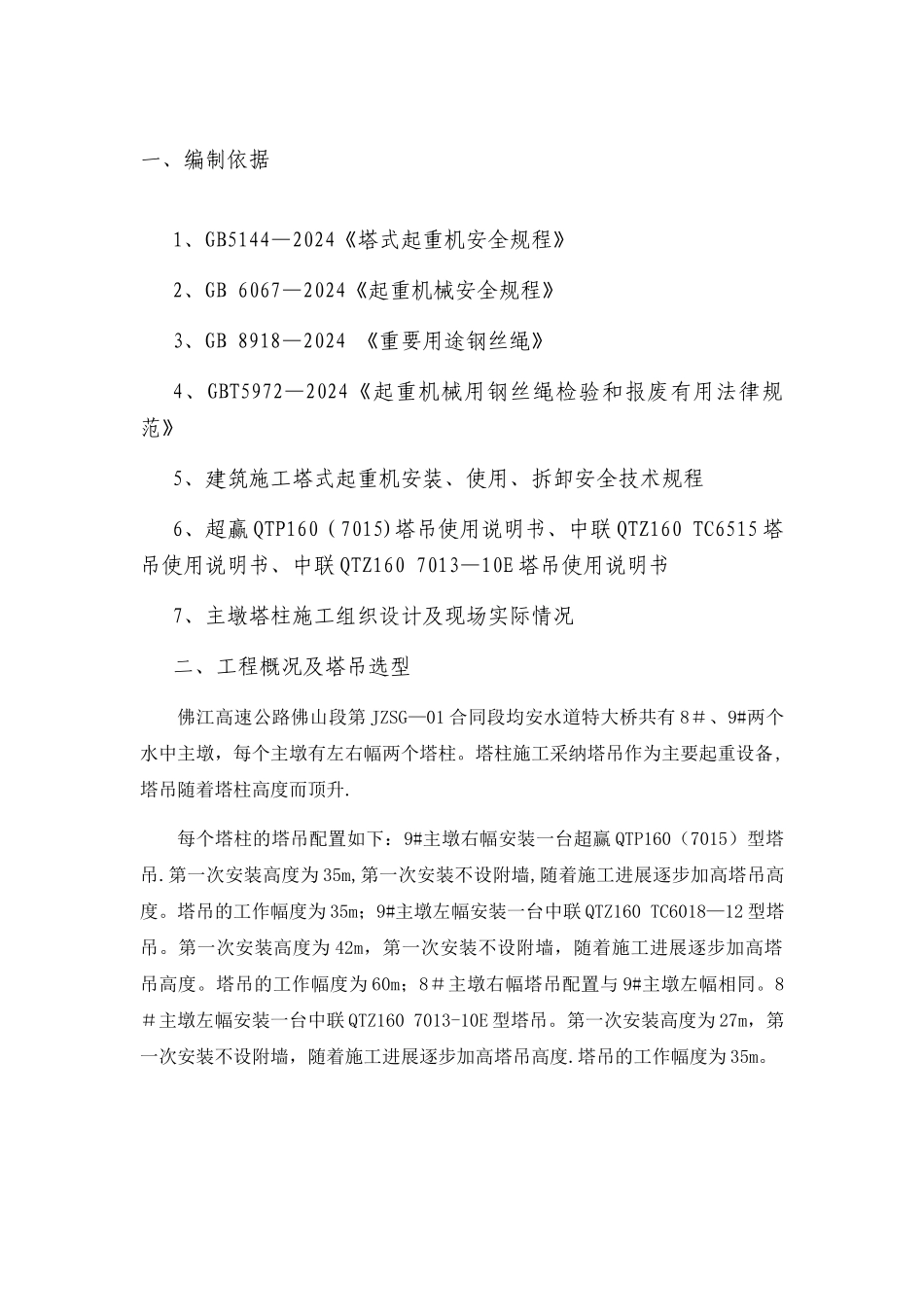

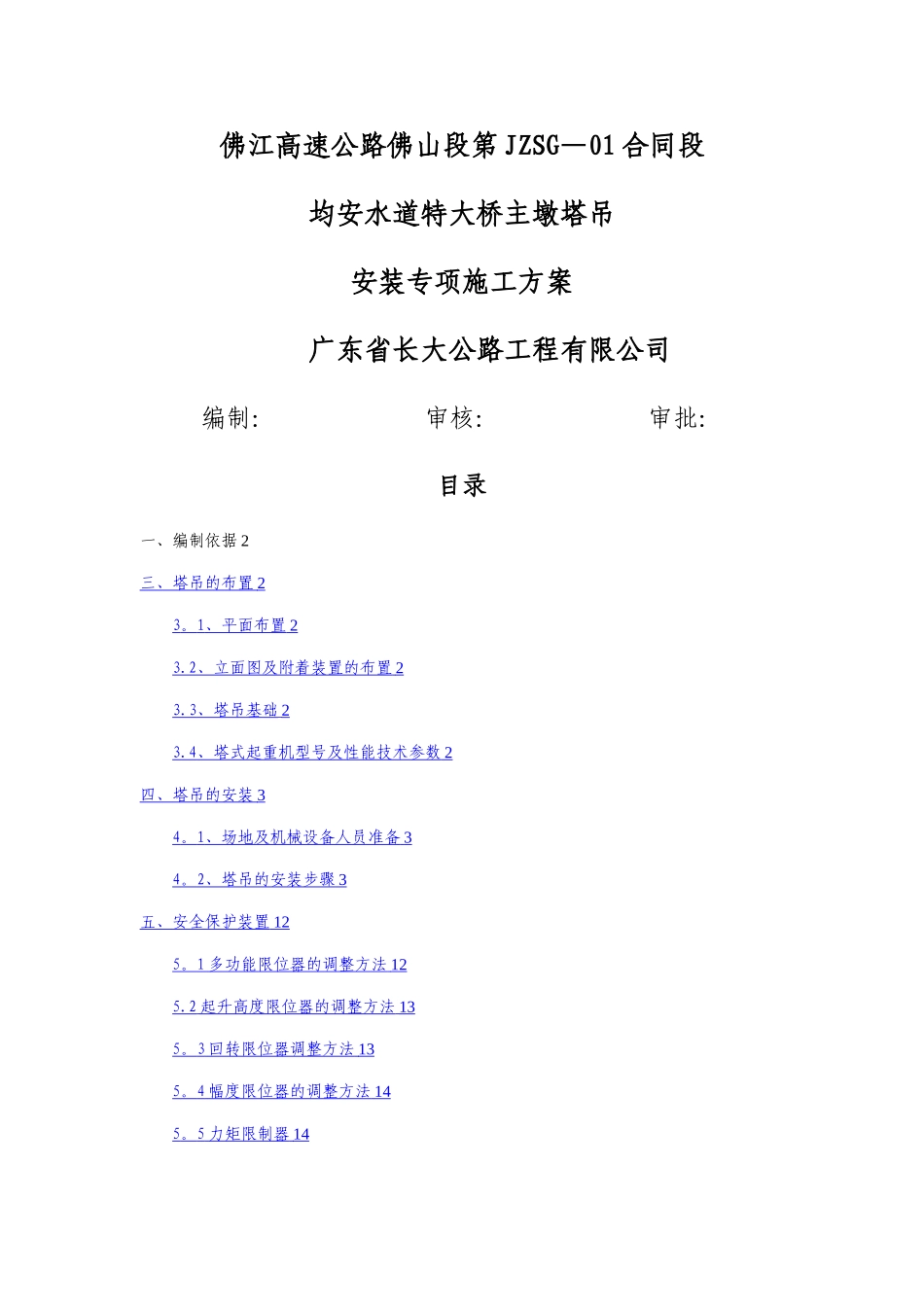

佛江高速公路佛山段第 JZSG—01 合同段均安水道特大桥主墩塔吊安装专项施工方案广东省长大公路工程有限公司编制： 审核： 审批：目录一、编制依据 2三、塔吊的布置 2 3 。 1 、平面布置 2 3.2 、立面图及附着装置的布置 2 3.3 、塔吊基础 2 3.4 、塔式起重机型号及性能技术参数 2 四、塔吊的安装 3 4 。 1 、场地及机械设备人员准备 3 4 。 2 、塔吊的安装步骤 3 五、安全保护装置 12 5 。 1 多功能限位器的调整方法 12 5.2 起升高度限位器的调整方法 13 5 。 3 回转限位器调整方法 13 5 。 4 幅度限位器的调整方法 14 5 。 5 力矩限制器 14 5 。 6 起重量限制器的调整 16 5 。 7 防扭装置的使用 16 六、重大危险源辨识与危险评价表 18 七、安全事故预防措施及应急救援预案 25 一、编制依据 1、GB5144—2024《塔式起重机安全规程》 2、GB 6067—2024《起重机械安全规程》 3、GB 8918—2024 《重要用途钢丝绳》4、GBT5972—2024《起重机械用钢丝绳检验和报废有用法律规范》5、建筑施工塔式起重机安装、使用、拆卸安全技术规程 6、超赢 QTP160（7015)塔吊使用说明书、中联 QTZ160 TC6515 塔吊使用说明书、中联 QTZ160 7013—10E 塔吊使用说明书7、主墩塔柱施工组织设计及现场实际情况二、工程概况及塔吊选型佛江高速公路佛山段第 JZSG—01 合同段均安水道特大桥共有 8＃、9#两个水中主墩，每个主墩有左右幅两个塔柱。塔柱施工采纳塔吊作为主要起重设备,塔吊随着塔柱高度而顶升.每个塔柱的塔吊配置如下：9#主墩右幅安装一台超赢 QTP160（7015）型塔吊.第一次安装高度为 35m,第一次安装不设附墙,随着施工进展逐步加高塔吊高度。塔吊的工作幅度为 35m；9#主墩左幅安装一台中联 QTZ160 TC6018—12 型塔吊。第一次安装高度为 42m，第一次安装不设附墙，随着施工进展逐步加高塔吊高度。塔吊的工作幅度为 60m；8＃主墩右幅塔吊配置与 9#主墩左幅相同。8＃主墩左幅安装一台中联 QTZ160 7013-10E 型塔吊。第一次安装高度为 27m，第一次安装不设附墙，随着施工进展逐步加高塔吊高度.塔吊的工作幅度为 35m。三、塔吊的布置3。1、平面布置图 3。1-18#、9#主墩塔吊的平面布置如图 3。1—1.塔吊均布置在承台的靠塔柱外侧,电梯布置在承台的靠边垮侧。其中 60m 长臂塔吊布置在靠施工平台侧,计划使用时间为 2 年；35m 短臂塔吊布置在远离施工平台侧，...
