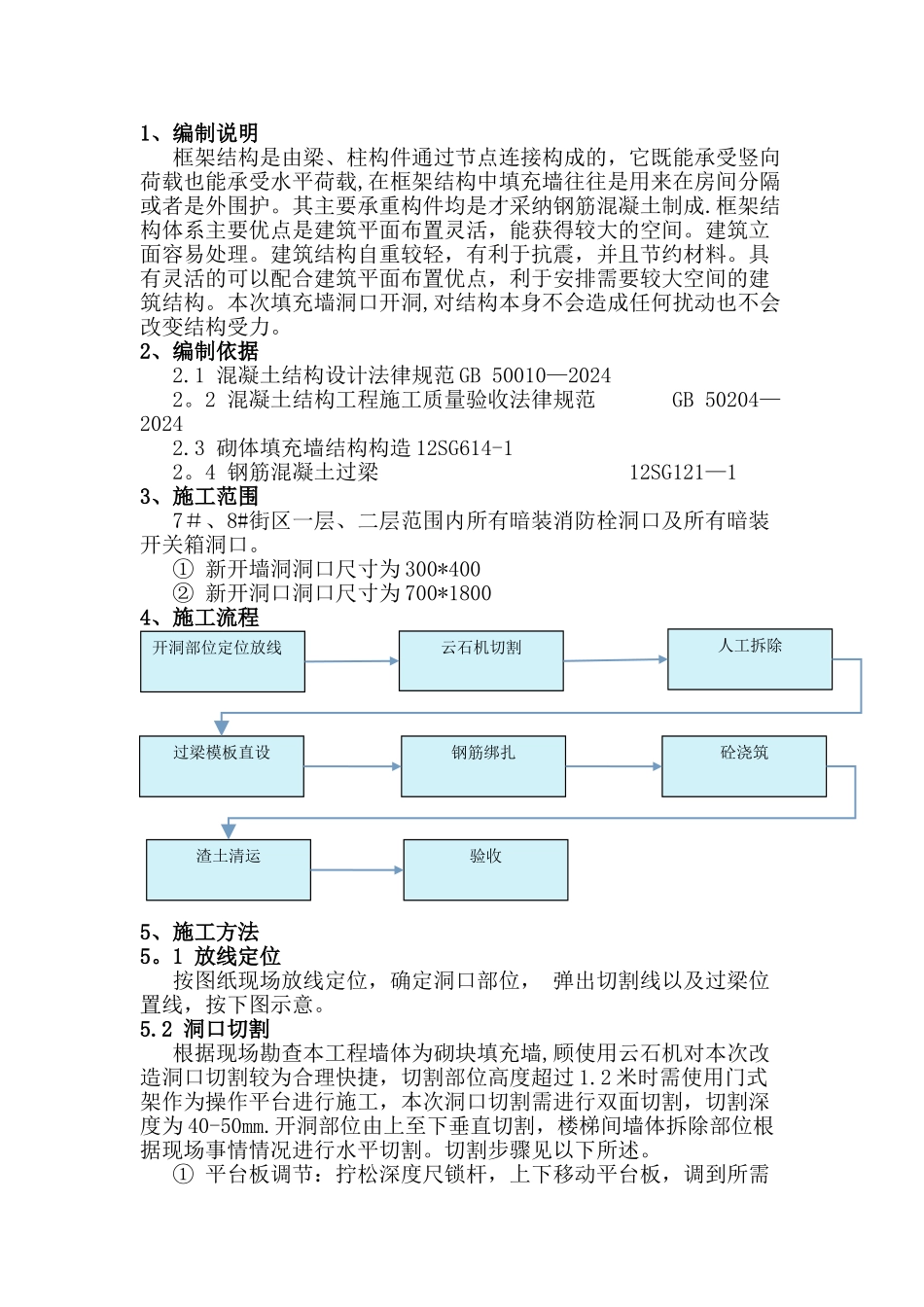

填充墙开洞加过梁方案_第2页
2/4

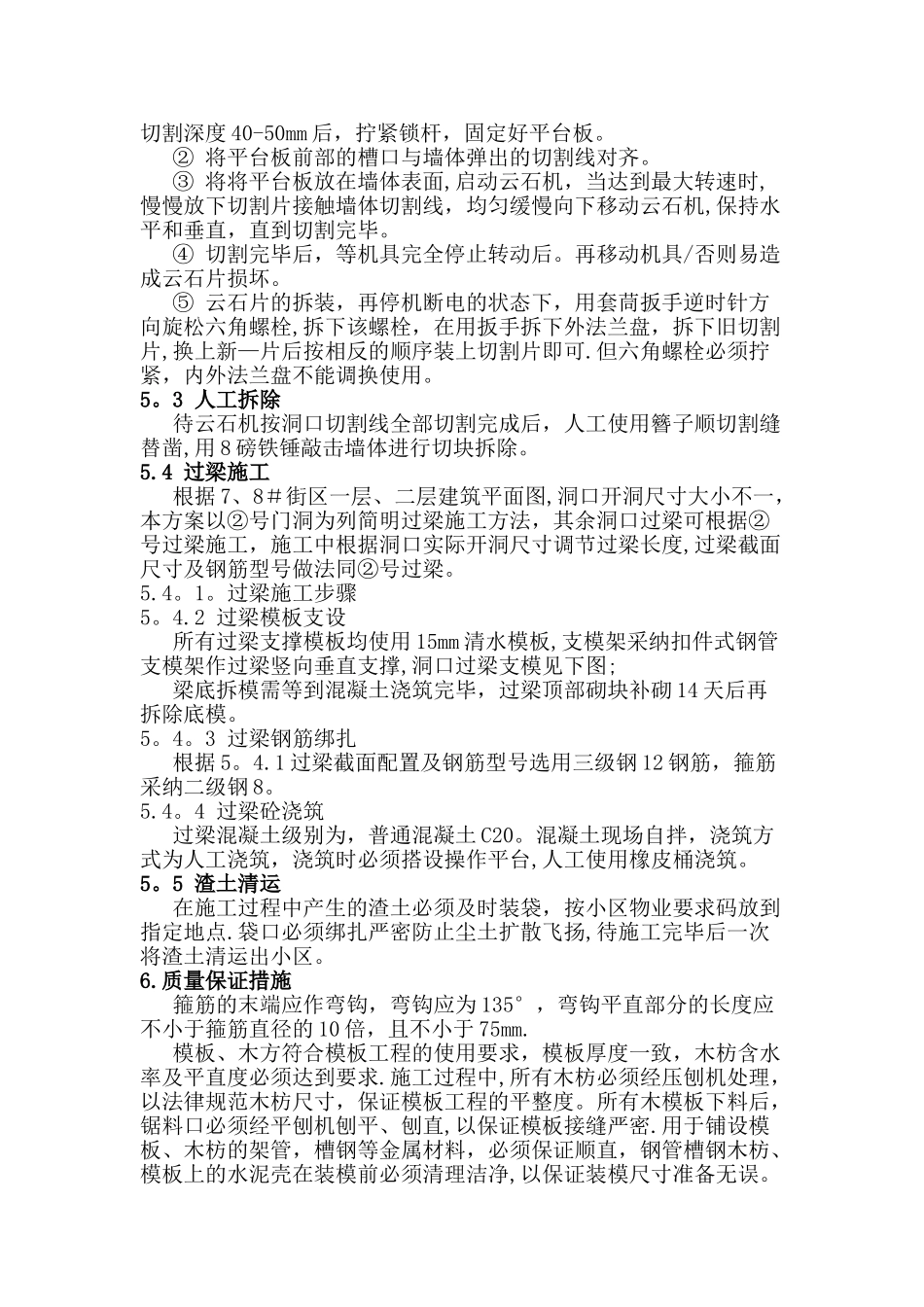

填充墙开洞加过梁方案_第3页
3/4
填充墙开洞施工方案 2 0 2 4 年 7 月 1 日目 录1、编制说明 12 、编制依据 1 3 、施工范围 1 4 、施工流程 1 5 、施工方法 1 5.1 放线定位 1 5.2 洞口切割 1 5 。 3 人工拆除 2 5.4 过梁施工 2 5 。 4.1. 过梁截面配置及钢筋型号选用 Error: Reference source not found5 。 4.2 。过梁施工步骤 2 5 。 4 。 3 过梁模板支设 2 5.4.4 过梁钢筋绑扎 2 5 。 4 。 5 过梁砼浇筑 2 5.5 渣土清运 7 6 。 质量保证措施 7 7. 安全注意事项 8 1、编制说明框架结构是由梁、柱构件通过节点连接构成的,它既能承受竖向荷载也能承受水平荷载,在框架结构中填充墙往往是用来在房间分隔或者是外围护。其主要承重构件均是才采纳钢筋混凝土制成.框架结构体系主要优点是建筑平面布置灵活,能获得较大的空间。建筑立面容易处理。建筑结构自重较轻,有利于抗震,并且节约材料。具有灵活的可以配合建筑平面布置优点,利于安排需要较大空间的建筑结构。本次填充墙洞口开洞,对结构本身不会造成任何扰动也不会改变结构受力。2、编制依据2.1 混凝土结构设计法律规范 GB 50010—20242。2 混凝土结构工程施工质量验收法律规范 GB 50204—20242.3 砌体填充墙结构构造 12SG614-12。4 钢筋混凝土过梁 12SG121—13、施工范围7#、8#街区一层、二层范围内所有暗装消防栓洞口及所有暗装开关箱洞口。① 新开墙洞洞口尺寸为 300*400② 新开洞口洞口尺寸为 700*18004、施工流程5、施工方法5。1 放线定位按图纸现场放线定位,确定洞口部位, 弹出切割线以及过梁位置线,按下图示意。5.2 洞口切割根据现场勘查本工程墙体为砌块填充墙,顾使用云石机对本次改造洞口切割较为合理快捷,切割部位高度超过 1.2 米时需使用门式架作为操作平台进行施工,本次洞口切割需进行双面切割,切割深度为 40-50mm.开洞部位由上至下垂直切割,楼梯间墙体拆除部位根据现场事情情况进行水平切割。切割步骤见以下所述。① 平台板调节:拧松深度尺锁杆,上下移动平台板,调到所需开洞部位定位放线云石机切割人工拆除过梁模板直设钢筋绑扎砼浇筑渣土清运验收切割深度 40-50mm 后,拧紧锁杆,固定好平台板。 ② 将平台板前部的槽口与墙体弹出的切割线对齐。 ③ 将将平台板放在墙体表面,启动云石机,当达到最大转速时,慢慢放下切割片接触墙体切割线,均匀缓慢向下移动云石机,保持水平和垂直,直到切割完毕...
