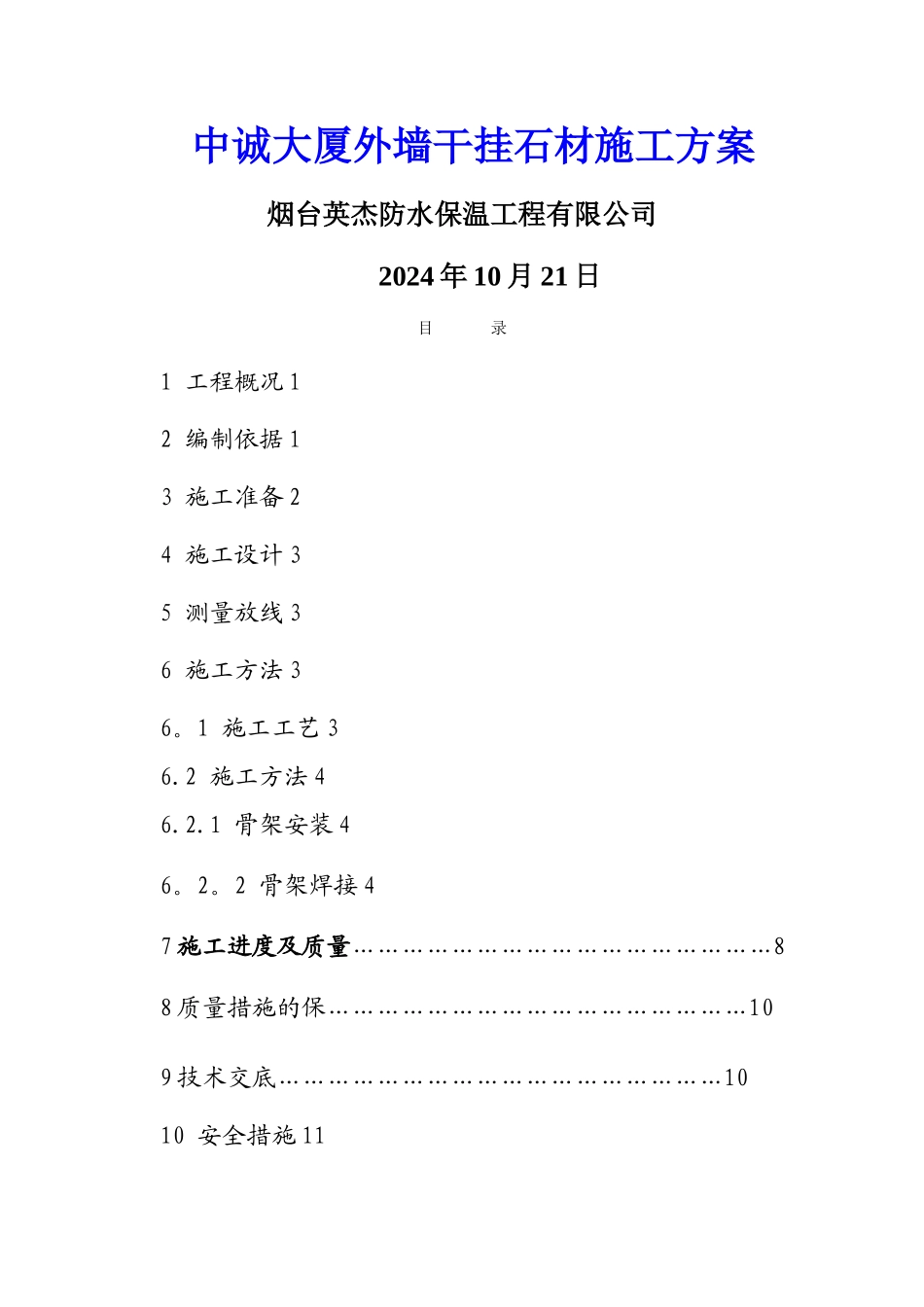

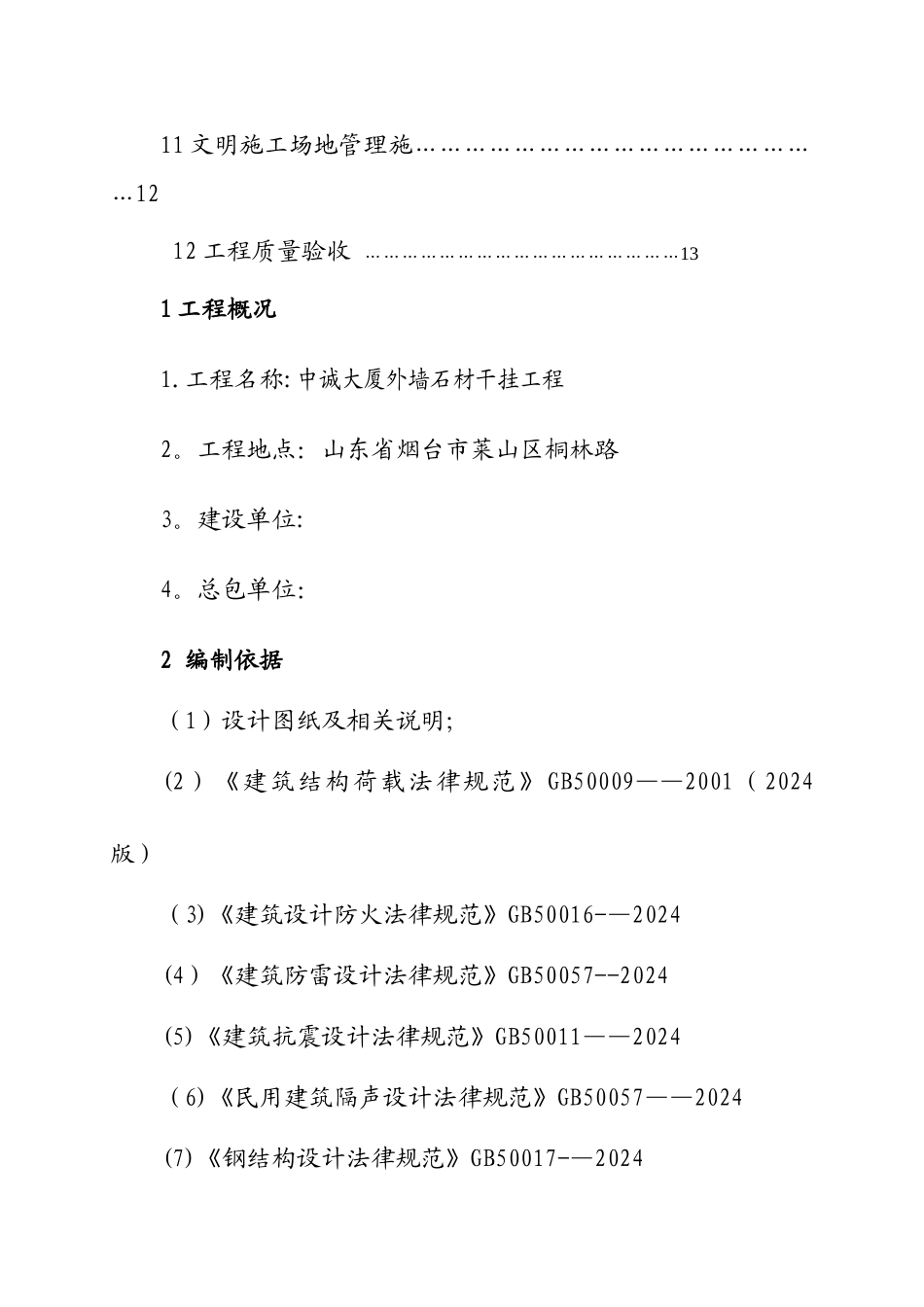

中诚大厦外墙干挂石材施工方案烟台英杰防水保温工程有限公司2024 年 10 月 21 日 目 录1 工程概况 12 编制依据 13 施工准备 24 施工设计 35 测量放线 36 施工方法 36。1 施工工艺 36.2 施工方法 46.2.1 骨架安装 46。2。2 骨架焊接 47 施工进度及质量……………………………………………88 质量措施的保……………………………………………109 技术交底………………………………………………1010 安全措施 1111 文明施工场地管理施……………………………………………12 12 工程质量验收 ……………………………………………131 工程概况1.工程名称:中诚大厦外墙石材干挂工程2。工程地点：山东省烟台市莱山区桐林路3。建设单位:4。总包单位：2 编制依据（1）设计图纸及相关说明；(2）《建筑结构荷载法律规范》 GB50009——2001（2024版）（3)《建筑设计防火法律规范》GB50016-—2024(4）《建筑防雷设计法律规范》GB50057--2024(5)《建筑抗震设计法律规范》GB50011——2024（6)《民用建筑隔声设计法律规范》GB50057——2024(7)《钢结构设计法律规范》GB50017-—2024（8）《玻璃幕墙工程技术法律规范》JGJ 102——2024（9）《建筑玻璃应用技术法律规范》JGJ 113—-2024（10)《建筑幕墙》GB/T21086-—2024(11）《金属与石材幕墙工程技术法律规范》JGJ 113——2001（ 12 ） 《 铝 合 金 门 窗 工 程 设 计 、 施 工 及 验 收 法 律 规范》DBJ15-30—2024(13)《建筑钢结构焊接技术法律规范》JGJ 81-—2024（14)《天然花岗石建筑板材》GBT 18601-—2024（15)《铝合金建筑型材》GB/T5237。1—-5237。5——20243 施工准备（1）认真组织提前进入施工现场.（2）根据设计图纸有关资料制定出翻样图，并提出图纸放线加工规格数量表。（3）根据设计及有关资料提出材料计划及机具计划.（4）认真学习和熟识国家验收法律规范工艺标准。(5)制定安全生产及防火规章制度，并进行入场前的安全教育工作。（6）编制施工进度计划，做好劳动力安排。(7）根据图纸其及甲方要求,做好施工技术交底工作。（8)各种小型电动工具的电源接通，做到安全可靠.(9)设计方案确定后,绘制详细施工，加工图纸,内容包括：1）完整、详细结合结构完成现状的立面图和平面图；2)所有单块及拼接石材加工大样图;3）典型节点图，锚固件，支撑装置、嵌缝、锚固大样。（10）提供的脚手架是否符合石材安装要求进行考察验收,干挂石材...
