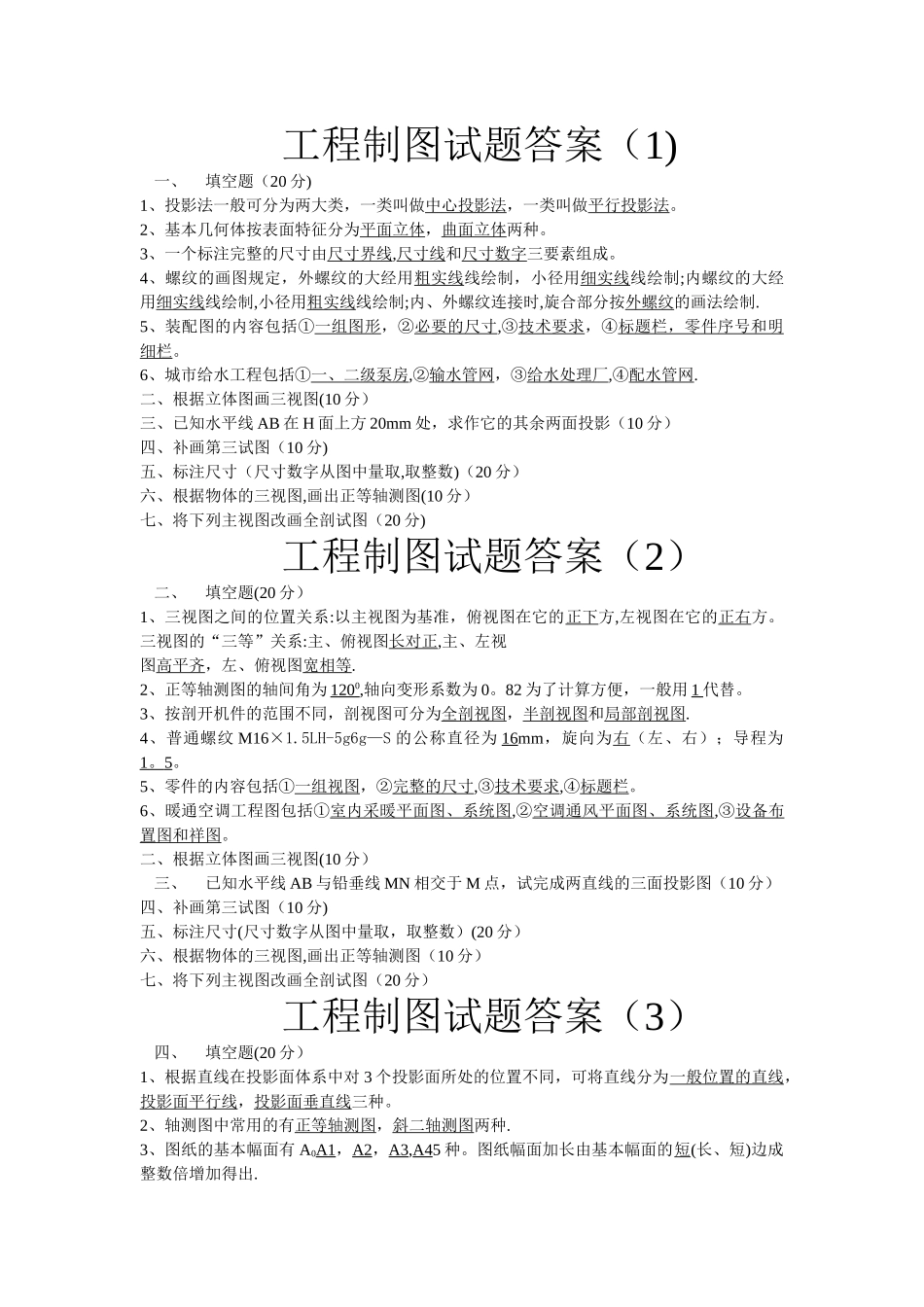

工程制图试题答案（1)一、填空题（20 分)1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法
2、基本几何体按表面特征分为平面立体，曲面立体两种
3、一个标注完整的尺寸由尺寸界线,尺寸线和尺寸数字三要素组成
4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制;内螺纹的大经用细实线线绘制,小径用粗实线线绘制;内、外螺纹连接时,旋合部分按外螺纹的画法绘制
5、装配图的内容包括①一组图形，②必要的尺寸,③技术要求，④标题栏，零件序号和明细栏
6、城市给水工程包括①一、二级泵房,②输水管网，③给水处理厂,④配水管网

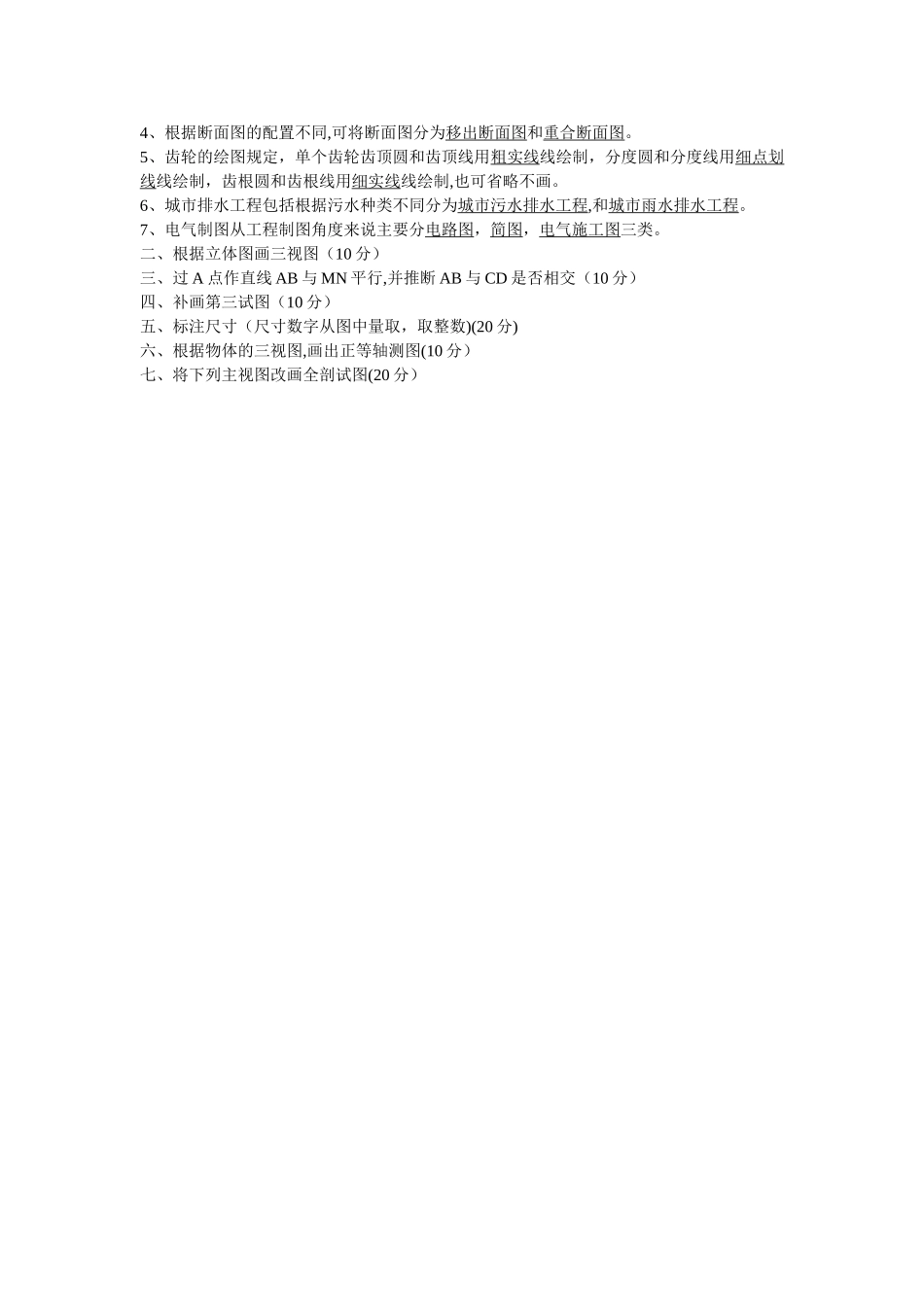

二、根据立体图画三视图(10 分）三、已知水平线 AB 在 H 面上方 20mm 处，求作它的其余两面投影（10 分）四、补画第三试图（10 分)五、标注尺寸（尺寸数字从图中量取,取整数)（20 分）六、根据物体的三视图,画出正等轴测图(10 分）七、将下列主视图改画全剖试图（20 分)工程制图试题答案（2）二、填空题(20 分）1、三视图之间的位置关系:以主视图为基准，俯视图在它的正下方,左视图在它的正右方
三视图的“三等”关系:主、俯视图长对正,主、左视图高平齐，左、俯视图宽相等
2、正等轴测图的轴间角为 120 0 ,轴向变形系数为 0
82 为了计算方便，一般用 1 代替
3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图
4、普通螺纹 M16×1
5LH-5g6g—S 的公称直径为 16mm，旋向为右（左、右）；导程为1
5、零件的内容包括①一组视图，②完整的尺寸,③技术要求,④标题栏
6、暖通空调工程图包括①室内采暖平面图、系统图,②空调通风平面图、系统图,③设备布置图和祥图
二、根据立体图画三视图(10 分）三、已知水平线 AB 与铅垂线 MN 相交于 M 点，试完成两直线的三面投影图（10 分
