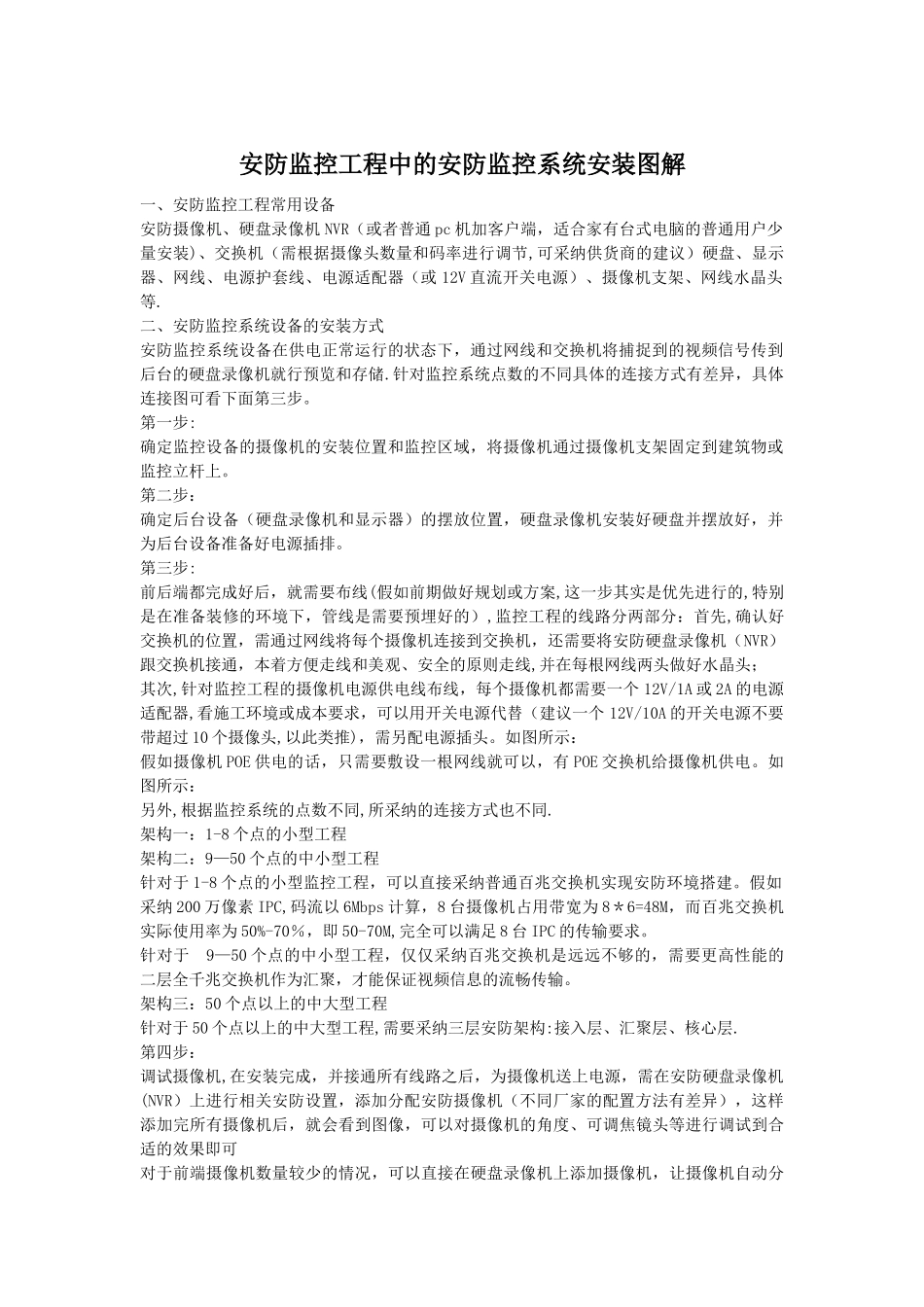

安防监控工程中的安防监控系统安装图解一、安防监控工程常用设备安防摄像机、硬盘录像机 NVR（或者普通 pc 机加客户端，适合家有台式电脑的普通用户少量安装)、交换机（需根据摄像头数量和码率进行调节,可采纳供货商的建议）硬盘、显示器、网线、电源护套线、电源适配器（或 12V 直流开关电源）、摄像机支架、网线水晶头等
二、安防监控系统设备的安装方式安防监控系统设备在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储
针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步
第一步:确定监控设备的摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或监控立杆上
第二步：确定后台设备（硬盘录像机和显示器）的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排
第三步:前后端都完成好后，就需要布线(假如前期做好规划或方案,这一步其实是优先进行的,特别是在准备装修的环境下，管线是需要预埋好的）,监控工程的线路分两部分：首先,确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将安防硬盘录像机（NVR）跟交换机接通，本着方便走线和美观、安全的原则走线,并在每根网线两头做好水晶头；其次,针对监控工程的摄像机电源供电线布线，每个摄像机都需要一个 12V/1A 或 2A 的电源适配器,看施工环境或成本要求，可以用开关电源代替（建议一个 12V/10A 的开关电源不要带超过 10 个摄像头,以此类推)，需另配电源插头
如图所示：假如摄像机 POE 供电的话，只需要敷设一根网线就可以，有 POE 交换机给摄像机供电
如图所示：另外,根据监控系统的点数不同,所采纳的连接方式也不同
架构一：1-8 个点的小型工程架构二：9—50 个点的中小型工程针对于 1-8 个点的小型监控工程，可以直接采纳普通百兆交换机实现安防环
