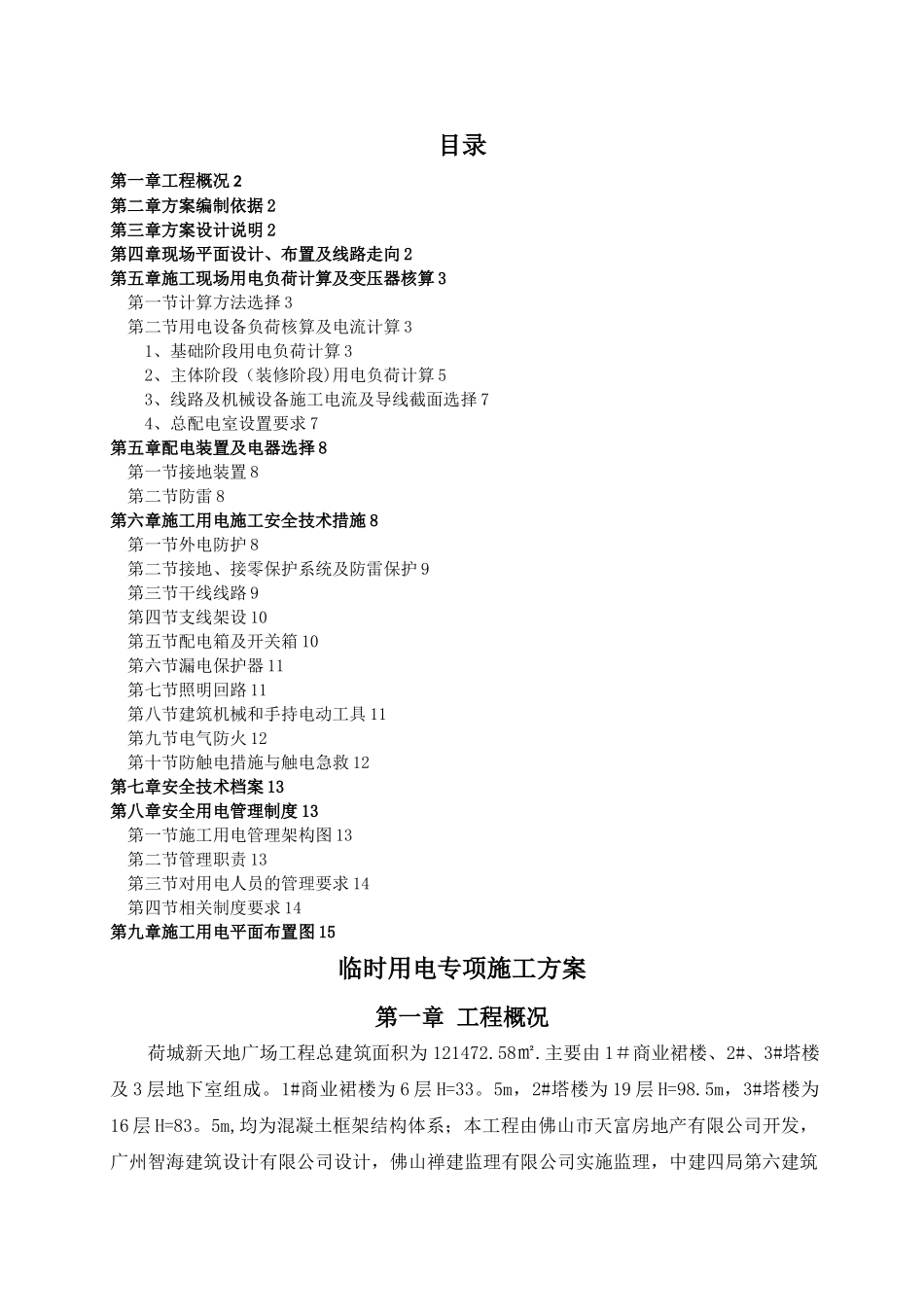

目录第一章工程概况 2第二章方案编制依据 2第三章方案设计说明 2第四章现场平面设计、布置及线路走向 2第五章施工现场用电负荷计算及变压器核算 3第一节计算方法选择 3第二节用电设备负荷核算及电流计算 31、基础阶段用电负荷计算 32、主体阶段（装修阶段)用电负荷计算 53、线路及机械设备施工电流及导线截面选择 74、总配电室设置要求 7第五章配电装置及电器选择 8第一节接地装置 8第二节防雷 8第六章施工用电施工安全技术措施 8第一节外电防护 8第二节接地、接零保护系统及防雷保护 9第三节干线线路 9第四节支线架设 10第五节配电箱及开关箱 10第六节漏电保护器 11第七节照明回路 11第八节建筑机械和手持电动工具 11第九节电气防火 12第十节防触电措施与触电急救 12第七章安全技术档案 13第八章安全用电管理制度 13第一节施工用电管理架构图 13第二节管理职责 13第三节对用电人员的管理要求 14第四节相关制度要求 14第九章施工用电平面布置图 15临时用电专项施工方案第一章 工程概况荷城新天地广场工程总建筑面积为 121472.58㎡.主要由 1＃商业裙楼、2#、3#塔楼及 3 层地下室组成。1#商业裙楼为 6 层 H=33。5m，2#塔楼为 19 层 H=98.5m，3#塔楼为16 层 H=83。5m,均为混凝土框架结构体系；本工程由佛山市天富房地产有限公司开发，广州智海建筑设计有限公司设计，佛山禅建监理有限公司实施监理，中建四局第六建筑有限公司承建。第二章 方案编制依据《建筑电气设计手册》2024 年版《现代建筑电气设计有用指南》《低压配电设计法律规范》GB50054—2024 中国建筑工业出版社；《建设工程施工现场供电安全法律规范》GB50194—93 中国建筑工业出版社；《通用用电设备配电设计法律规范》GB50055—2024 中国建筑工业出版社；《供配电系统设计法律规范》GB50052-2024 中国建筑工业出版社;《施工现场临时用电安全技术法律规范》JGJ46—2024 中国建筑工业出版社.第三章方案设计说明1．对现场进行勘测,本工程主电缆由甲方提供的变压器引入电源（位于1#裙楼东侧,两个临变总共1600KVA）,能够满足工程用电要求。另现场安排备用两台300KVA的柴油发电机，以备停电时应急之需。施工用电采纳三相五线制，进行平面和立面布置.2、从总配电室引出三回路:一路至施工现场 2＃塔楼总配电箱 1，一路至办公区域和 1＃裙楼总配电箱 2.一路至 3＃塔楼、班组仓库总配电箱 3。3、总配电箱 1 分五回路引出，一路至 2#...
