室内游泳池恒温方案设计

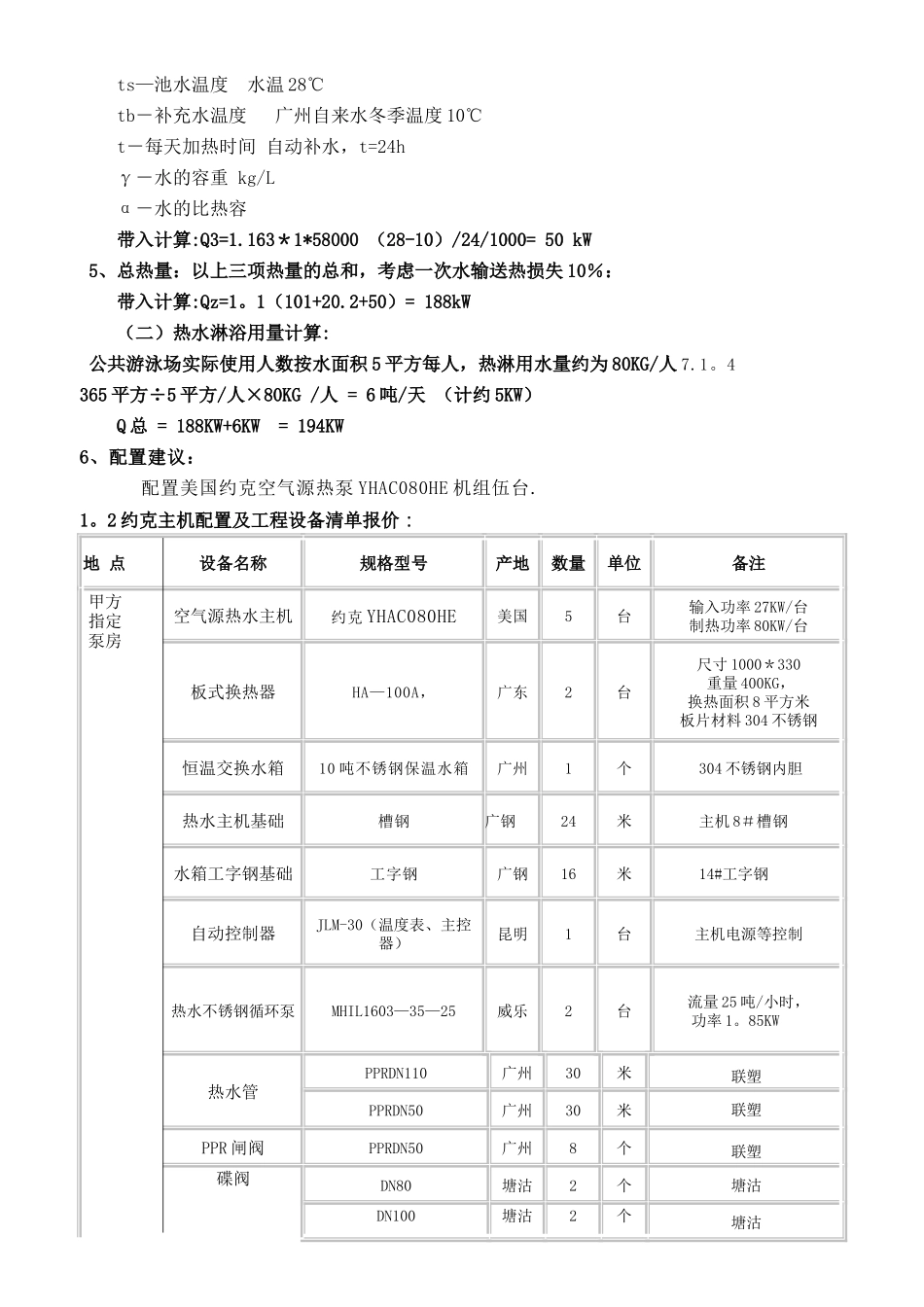

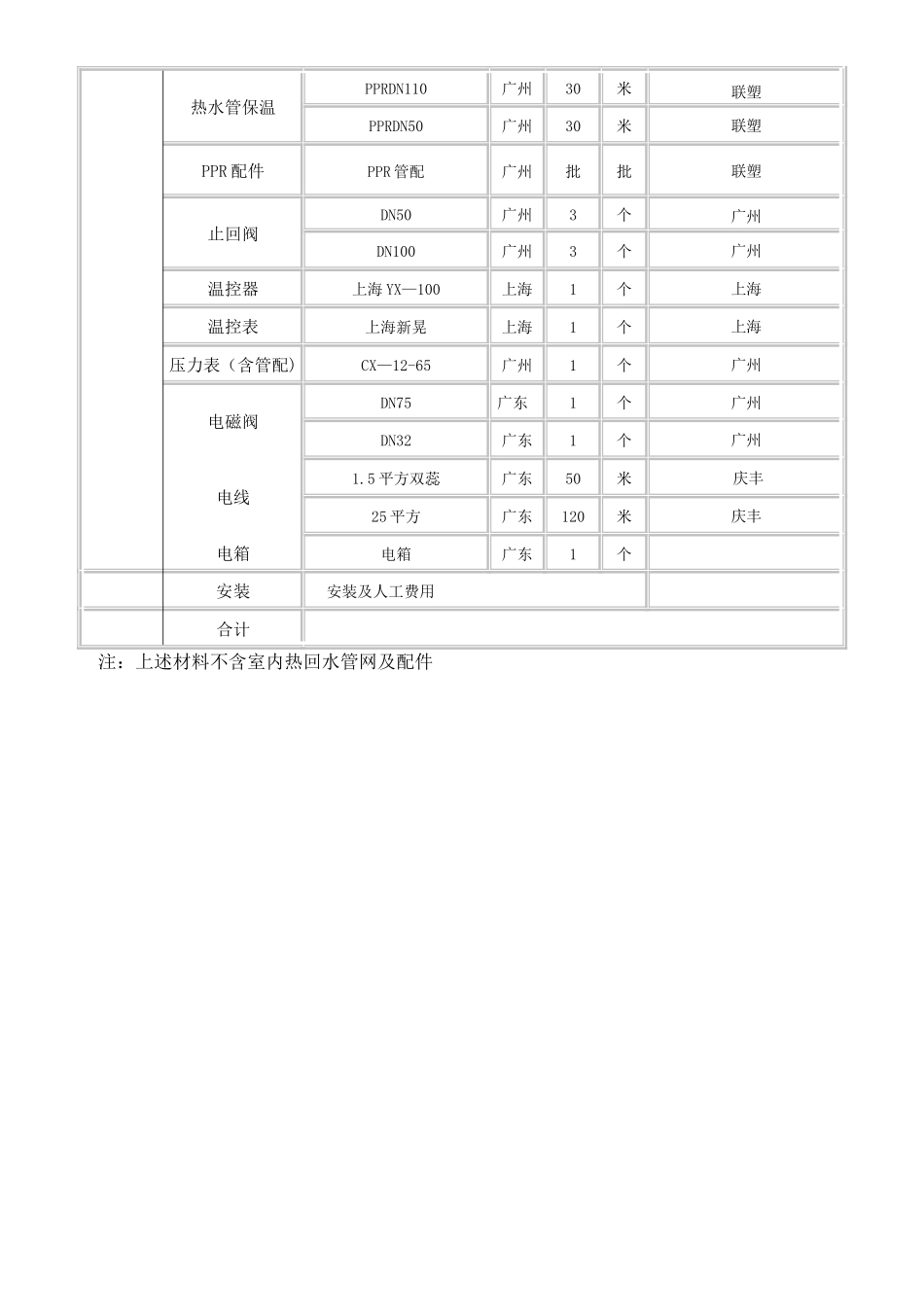

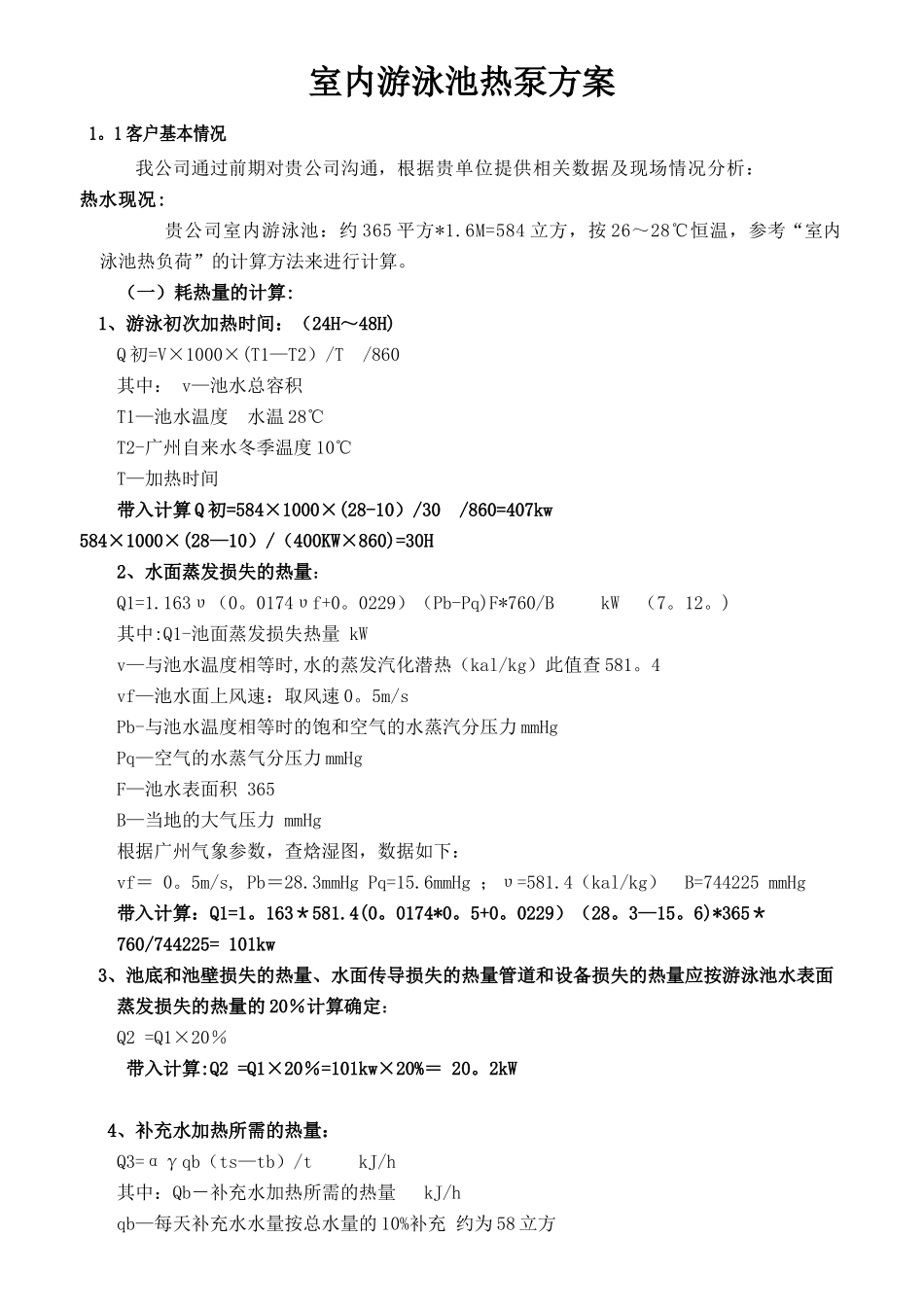

室内游泳池热泵方案1。1 客户基本情况我公司通过前期对贵公司沟通，根据贵单位提供相关数据及现场情况分析：热水现况:贵公司室内游泳池：约 365 平方*1.6M=584 立方，按 26～28℃恒温，参考“室内泳池热负荷”的计算方法来进行计算。 （一）耗热量的计算: 1、游泳初次加热时间：（24H～48H)Q 初=V×1000×(T1—T2）/T /860 其中： v—池水总容积T1—池水温度 水温 28℃T2-广州自来水冬季温度 10℃T—加热时间带入计算 Q 初=584×1000×(28-10）/30 /860=407kw584×1000×(28—10）/（400KW×860)=30H 2、水面蒸发损失的热量：Q1=1.163υ（0。0174υf+0。0229）（Pb-Pq)F*760/B kW （7。12。)其中:Q1-池面蒸发损失热量 kWv—与池水温度相等时,水的蒸发汽化潜热（kal/kg）此值查 581。4vf—池水面上风速：取风速 0。5m/sPb-与池水温度相等时的饱和空气的水蒸汽分压力 mmHgPq—空气的水蒸气分压力 mmHgF—池水表面积 365B—当地的大气压力 mmHg根据广州气象参数，查焓湿图，数据如下：vf＝ 0。5m/s, Pb＝28.3mmHg Pq=15.6mmHg ；υ=581.4（kal/kg） B=744225 mmHg带入计算：Q1=1。163＊581.4(0。0174*0。5+0。0229）（28。3—15。6)*365＊760/744225= 101kw 3、池底和池壁损失的热量、水面传导损失的热量管道和设备损失的热量应按游泳池水表面蒸发损失的热量的 20％计算确定：Q2 =Q1×20％ 带入计算:Q2 =Q1×20％=101kw×20%＝ 20。2kW 4、补充水加热所需的热量：Q3=αγqb（ts—tb）/t kJ/h其中：Qb－补充水加热所需的热量 kJ/hqb—每天补充水水量按总水量的 10%补充 约为 58 立方ts—池水温度 水温 28℃tb－补充水温度 广州自来水冬季温度 10℃t－每天加热时间 自动补水，t=24hγ－水的容重 kg/Lα－水的比热容带入计算:Q3=1.163＊1*58000 （28-10）/24/1000= 50 kW5、总热量：以上三项热量的总和，考虑一次水输送热损失 10％：带入计算:Qz=1。1（101+20.2+50）= 188kW（二）热水淋浴用量计算: 公共游泳场实际使用人数按水面积 5 平方每人，热淋用水量约为 80KG/人 7.1。4365 平方÷5 平方/人×80KG /人 = 6 吨/天 （计约 5KW）Q 总 = 188KW+6KW = 194KW 6、配置建议：配置美国约克空气源热泵 YHAC080HE 机组伍台.1。2 约克主机配置及工程设备清单报价：地 点 设备名称规格型号产地数量单位备注甲方指定泵房空气源热水主机约克 YHAC080HE美国5台输入功率 27KW...
