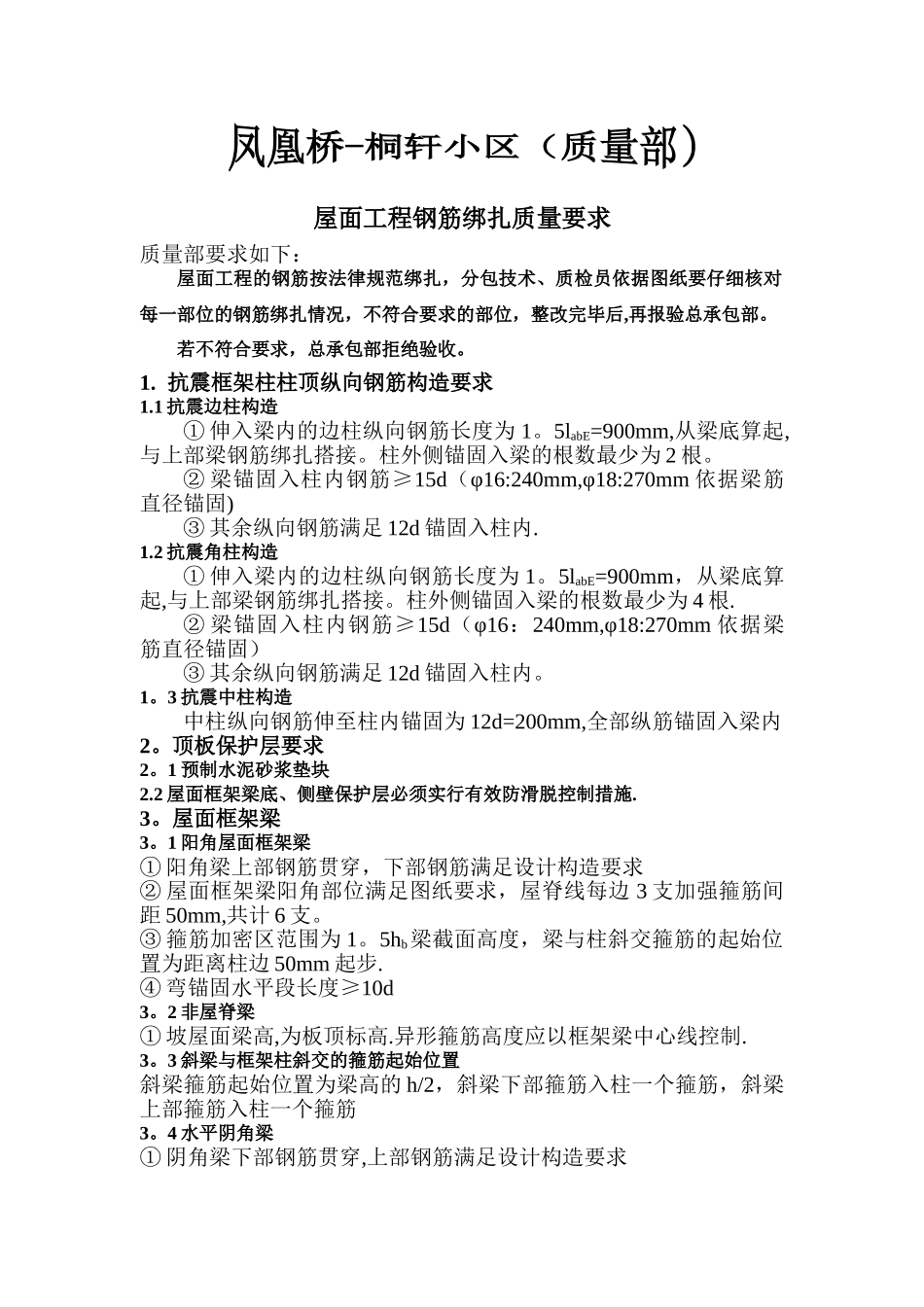

屋面工程钢筋绑扎要点

屋面工程钢筋绑扎质量要求质量部要求如下：屋面工程的钢筋按法律规范绑扎，分包技术、质检员依据图纸要仔细核对每一部位的钢筋绑扎情况，不符合要求的部位，整改完毕后,再报验总承包部。若不符合要求，总承包部拒绝验收。1. 抗震框架柱柱顶纵向钢筋构造要求1.1 抗震边柱构造① 伸入梁内的边柱纵向钢筋长度为 1。5labE=900mm,从梁底算起,与上部梁钢筋绑扎搭接。柱外侧锚固入梁的根数最少为 2 根。② 梁锚固入柱内钢筋≥15d（φ16:240mm,φ18:270mm 依据梁筋直径锚固)③ 其余纵向钢筋满足 12d 锚固入柱内.1.2 抗震角柱构造① 伸入梁内的边柱纵向钢筋长度为 1。5labE=900mm，从梁底算起,与上部梁钢筋绑扎搭接。柱外侧锚固入梁的根数最少为 4 根.② 梁锚固入柱内钢筋≥15d（φ16：240mm,φ18:270mm 依据梁筋直径锚固）③ 其余纵向钢筋满足 12d 锚固入柱内。1。3 抗震中柱构造中柱纵向钢筋伸至柱内锚固为 12d=200mm,全部纵筋锚固入梁内2。顶板保护层要求2。1 预制水泥砂浆垫块2.2 屋面框架梁底、侧壁保护层必须实行有效防滑脱控制措施.3。屋面框架梁3。1 阳角屋面框架梁① 阳角梁上部钢筋贯穿，下部钢筋满足设计构造要求② 屋面框架梁阳角部位满足图纸要求，屋脊线每边 3 支加强箍筋间距 50mm,共计 6 支。③ 箍筋加密区范围为 1。5hb梁截面高度，梁与柱斜交箍筋的起始位置为距离柱边 50mm 起步.④ 弯锚固水平段长度≥10d3。2 非屋脊梁① 坡屋面梁高,为板顶标高.异形箍筋高度应以框架梁中心线控制.3。3 斜梁与框架柱斜交的箍筋起始位置斜梁箍筋起始位置为梁高的 h/2，斜梁下部箍筋入柱一个箍筋，斜梁上部箍筋入柱一个箍筋3。4 水平阴角梁① 阴角梁下部钢筋贯穿,上部钢筋满足设计构造要求② 箍筋加密范围为一个锚固长度。③ 弯锚固水平段长度≥20d3.5 斜梁边支座纵筋构造① 梁 上 部 钢 筋 锚 固 入 柱 外 侧 纵 筋 的 内 侧 ， 锚 固 长 度 为1.7labE=1010mm（Φ16 的钢筋）② 斜梁下部钢筋伸至梁纵筋弯钩段内侧,弯钩平直段为 15d(Φ16 的钢筋为 240mm）4.屋面板配筋4。1 折板阴角配筋① 阴角部位放置 3φ18 补强钢筋② 板下部正弯矩钢筋贯穿,连续通过阴角线，满足设计要求③ 板上部负弯矩钢筋满足设计要求，阴角线起步 500mm 锚固板内，弯锚平直段≥20d4.2 折板阳角配筋① 板上部负弯矩钢筋贯穿，连续通过屋脊,满足设计要求② 板下部正弯矩钢筋满足设计要求，阳角线起步 500mm 锚固板内,弯锚平直段≥20d4 月 21 日
