屋面风机设备吊装(拔杆吊)专项施工方案VIP专享

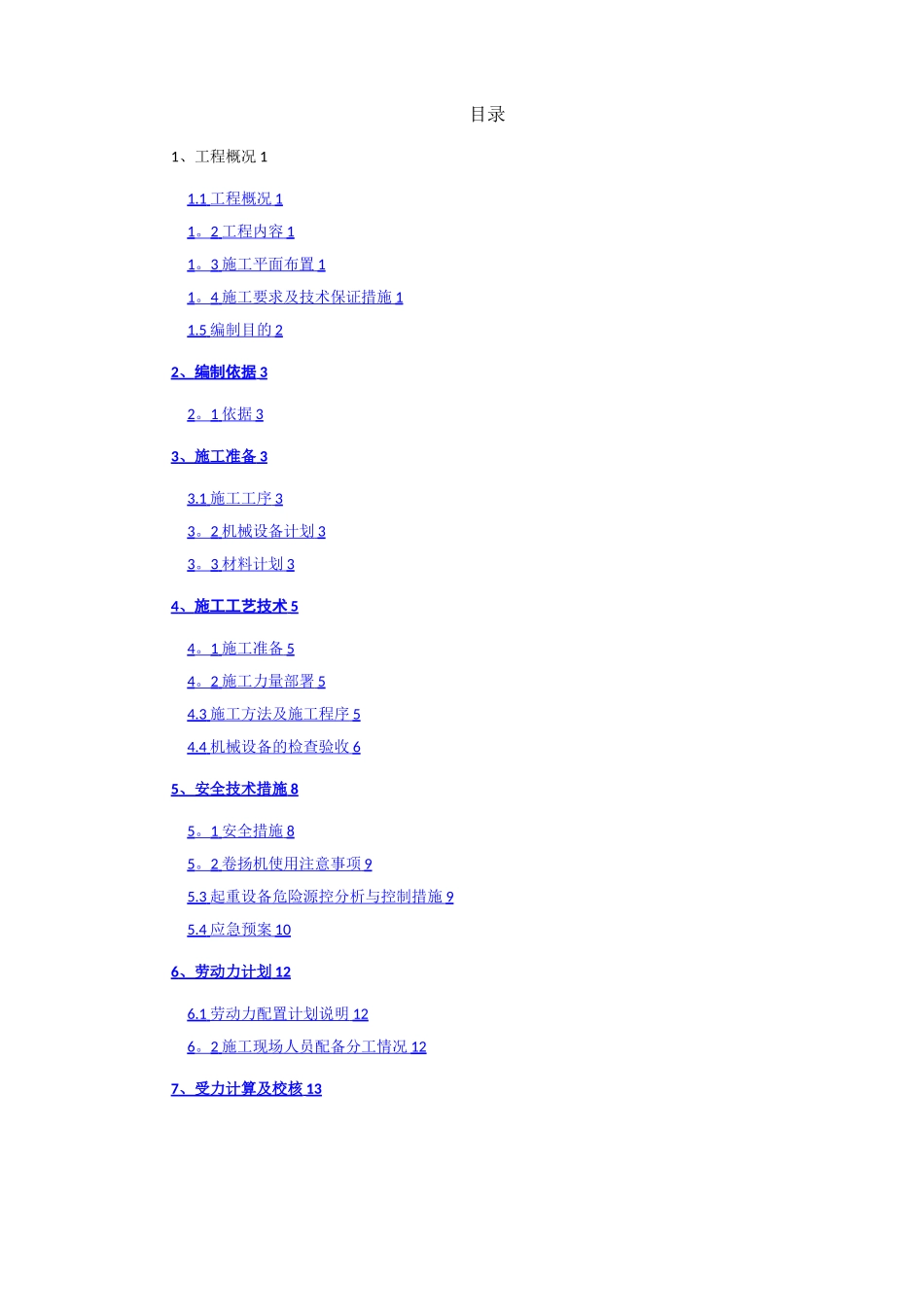

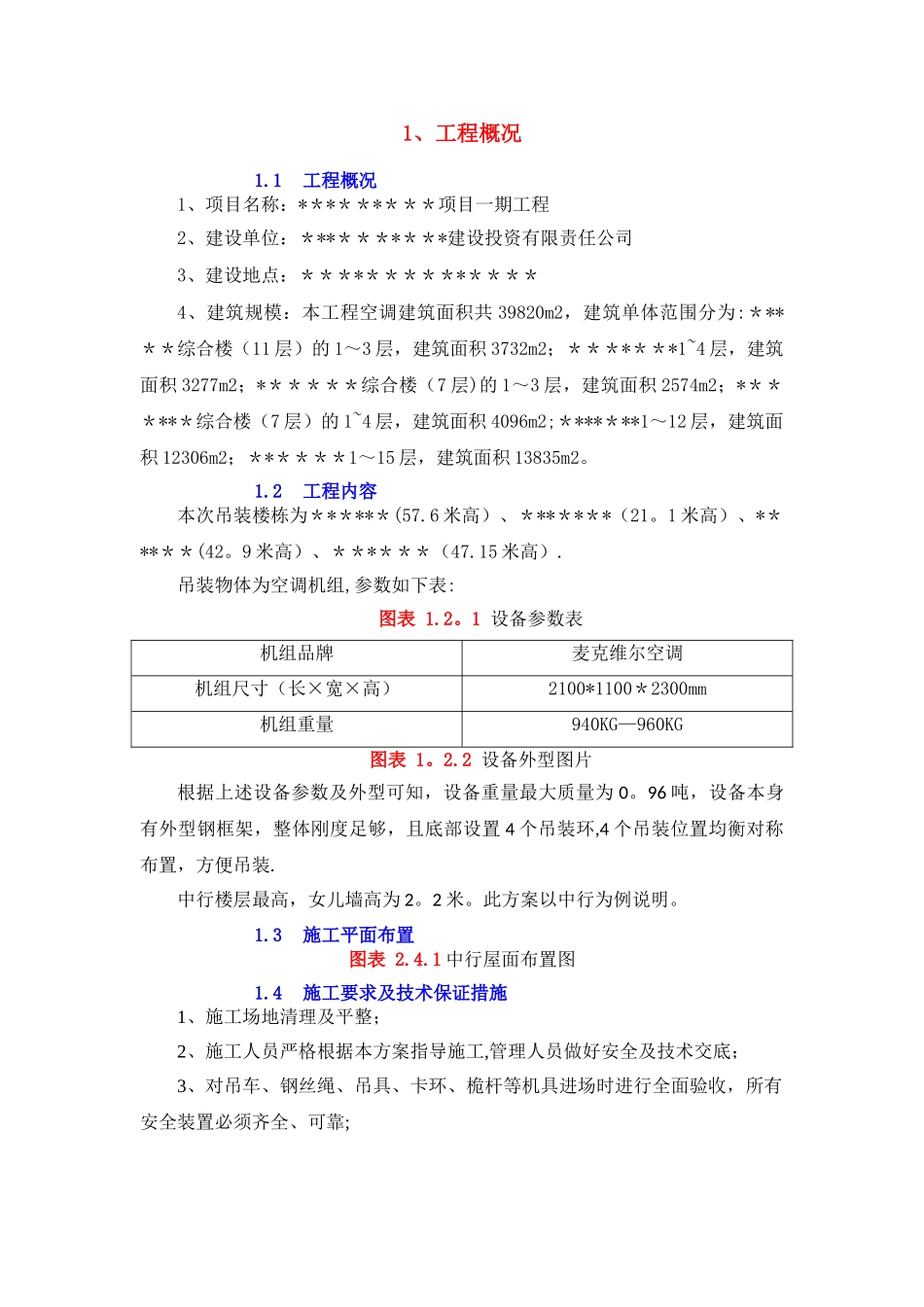

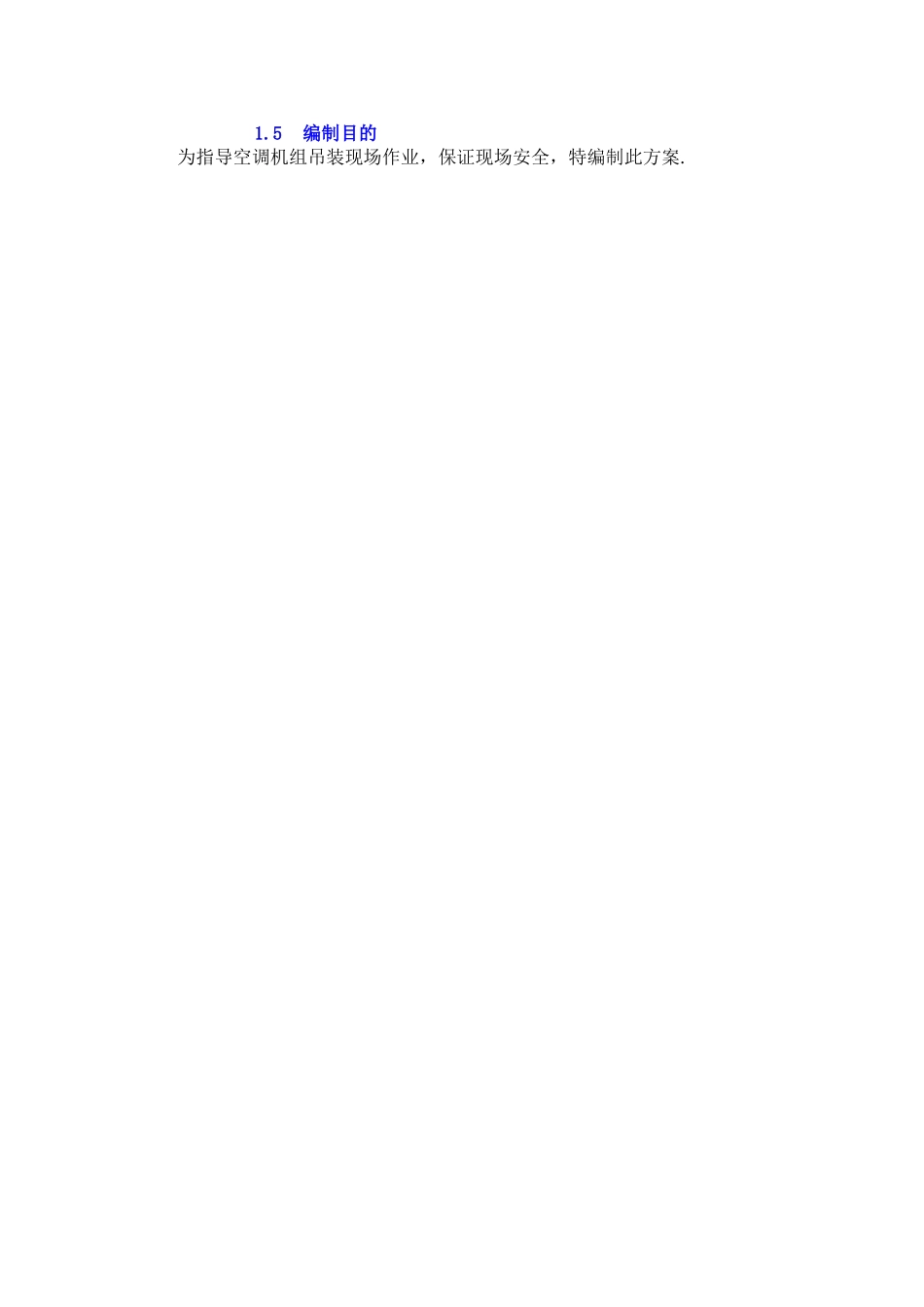

目录1、工程概况 11.1 工程概况 1 1 。 2 工程内容 1 1 。 3 施工平面布置 1 1 。 4 施工要求及技术保证措施 1 1.5 编制目的 2 2 、 编制依据 3 2 。 1 依据 3 3 、施工准备 3 3.1 施工工序 3 3 。 2 机械设备计划 3 3 。 3 材料计划 3 4 、 施工工艺技术 5 4 。 1 施工准备 5 4 。 2 施工力量部署 5 4.3 施工方法及施工程序 5 4.4 机械设备的检查验收 6 5 、安全技术措施 8 5 。 1 安全措施 8 5 。 2 卷扬机使用注意事项 9 5.3 起重设备危险源控分析与控制措施 9 5.4 应急预案 10 6 、劳动力计划 12 6.1 劳动力配置计划说明 12 6 。 2 施工现场人员配备分工情况 12 7 、受力计算及校核 13 1、工程概况1.1工程概况1、项目名称：*＊*＊＊*＊＊＊项目一期工程2、建设单位：＊**＊＊＊*＊＊*建设投资有限责任公司3、建设地点：＊＊＊*＊＊＊＊＊*＊＊＊＊4、建筑规模：本工程空调建筑面积共 39820m2，建筑单体范围分为:＊**＊＊综合楼（11 层）的 1～3 层，建筑面积 3732m2；＊＊＊*＊＊*1~4 层，建筑面积 3277m2；*＊＊＊＊＊综合楼（7 层)的 1～3 层，建筑面积 2574m2；*＊＊＊**＊综合楼（7 层）的 1~4 层，建筑面积 4096m2;＊***＊**1～12 层，建筑面积 12306m2；＊*＊＊＊＊1～15 层，建筑面积 13835m2。1.2工程内容本次吊装楼栋为＊*＊**＊(57.6 米高）、＊**＊*＊*（21。1 米高）、*＊**＊＊(42。9 米高）、＊＊*＊＊＊（47.15 米高）.吊装物体为空调机组,参数如下表:图表 1.2。1 设备参数表机组品牌麦克维尔空调机组尺寸（长×宽×高）2100*1100＊2300mm机组重量940KG—960KG图表 1。2.2 设备外型图片根据上述设备参数及外型可知，设备重量最大质量为 0。96 吨，设备本身有外型钢框架，整体刚度足够，且底部设置 4 个吊装环,4 个吊装位置均衡对称布置，方便吊装.中行楼层最高，女儿墙高为 2。2 米。此方案以中行为例说明。1.3施工平面布置图表 2.4.1 中行屋面布置图1.4施工要求及技术保证措施1、施工场地清理及平整；2、施工人员严格根据本方案指导施工,管理人员做好安全及技术交底；3、对吊车、钢丝绳、吊具、卡环、桅杆等机具进场时进行全面验收，所有安全装置必须齐全、可靠;1.5编制目的为指导空调机组吊装现场作业，保证现场安全，特编制此方案.2、 编制依据2.1依据(1）甲方提供的建筑施工图...
