工具式型钢卸料平台专项方案

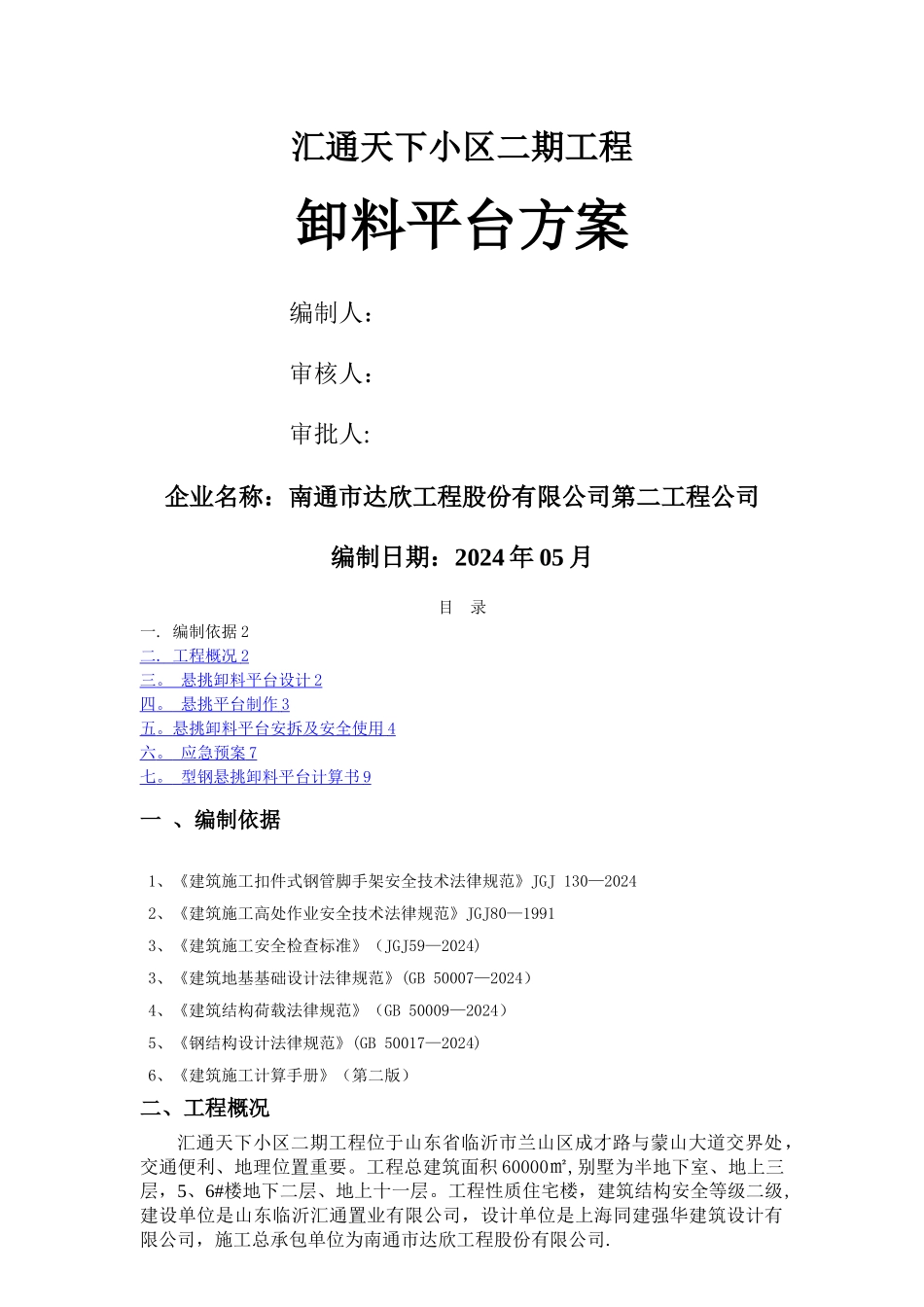

工具式型钢卸料平台专项方案_第1页
1/11

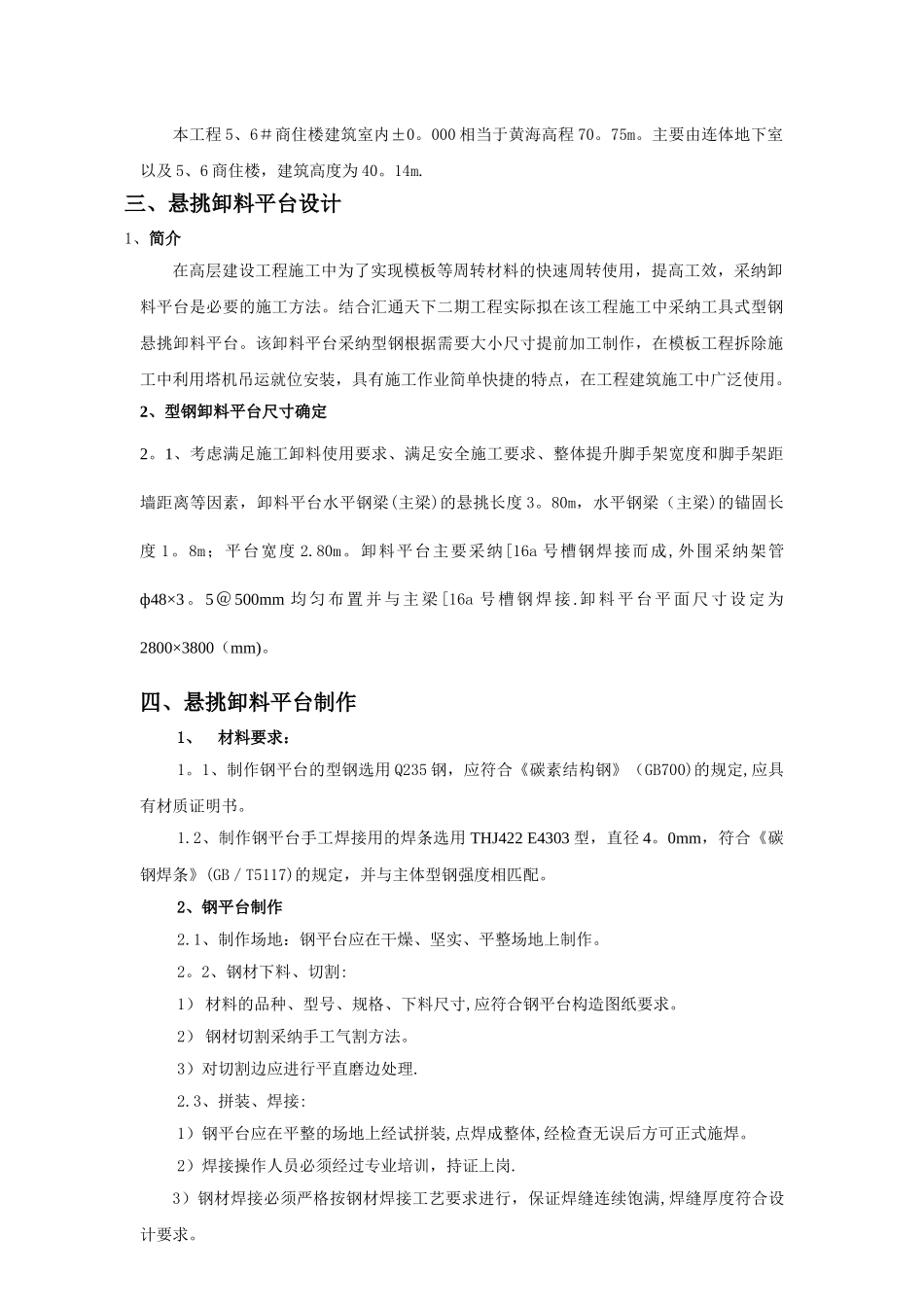

工具式型钢卸料平台专项方案_第2页
2/11

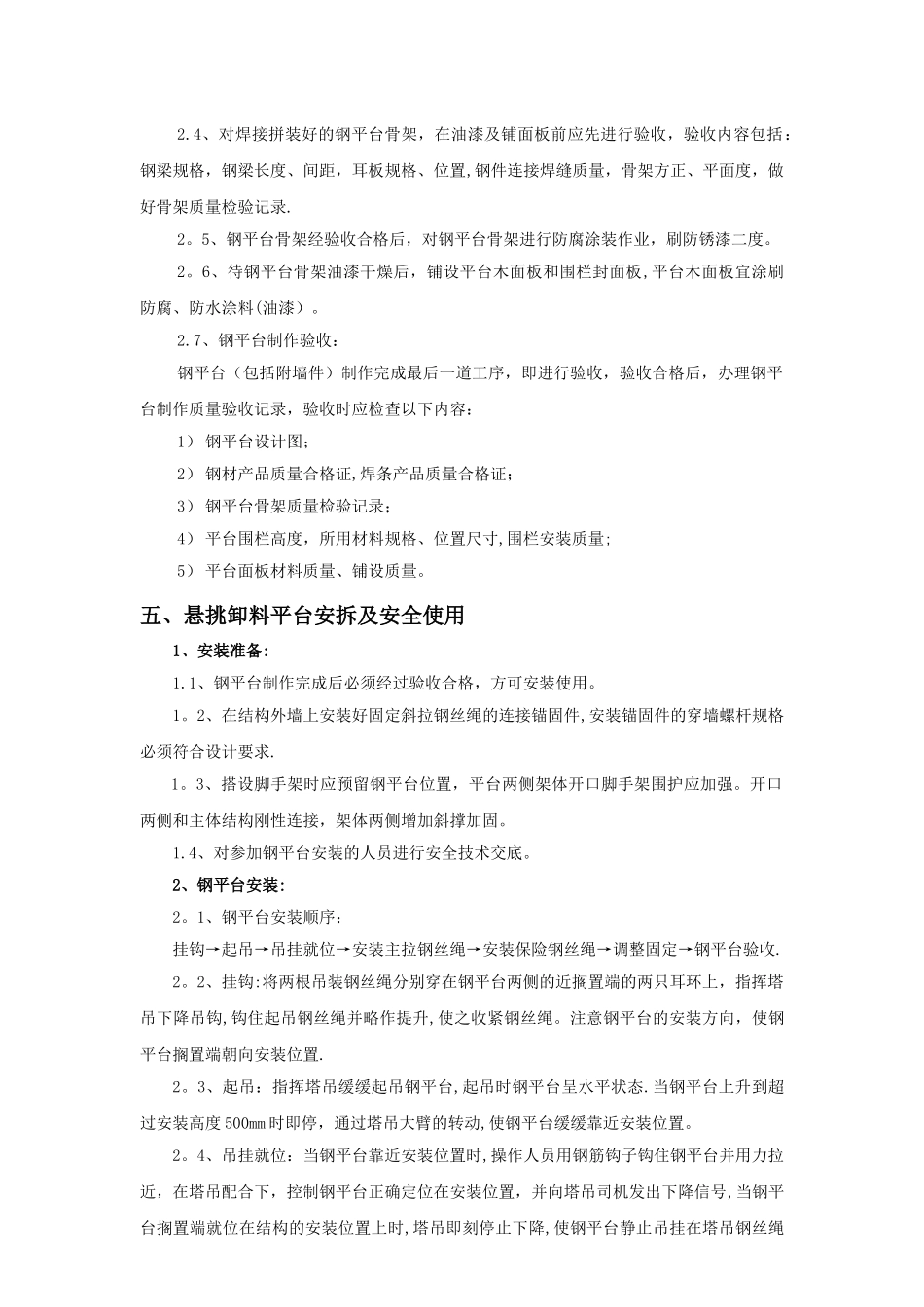

工具式型钢卸料平台专项方案_第3页
3/11
汇通天下小区二期工程卸料平台方案编制人:审核人:审批人:企业名称:南通市达欣工程股份有限公司第二工程公司编制日期:2024 年 05 月目 录一. 编制依据 2二 . 工程概况 2 三 。 悬挑卸料平台设计 2 四 。 悬挑平台制作 3 五 。 悬挑卸料平台安拆及安全使用 4 六 。 应急预案 7 七 。 型钢悬挑卸料平台计算书 9 一 、编制依据 1、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130—2024 2、《建筑施工高处作业安全技术法律规范》JGJ80—19913、《建筑施工安全检查标准》(JGJ59—2024) 3、《建筑地基基础设计法律规范》(GB 50007—2024) 4、《建筑结构荷载法律规范》(GB 50009—2024) 5、《钢结构设计法律规范》(GB 50017—2024) 6、《建筑施工计算手册》(第二版)二、工程概况汇通天下小区二期工程位于山东省临沂市兰山区成才路与蒙山大道交界处,交通便利、地理位置重要。工程总建筑面积 60000㎡,别墅为半地下室、地上三层,5、6#楼地下二层、地上十一层。工程性质住宅楼,建筑结构安全等级二级,建设单位是山东临沂汇通置业有限公司,设计单位是上海同建强华建筑设计有限公司,施工总承包单位为南通市达欣工程股份有限公司.本工程 5、6#商住楼建筑室内±0。000 相当于黄海高程 70。75m。主要由连体地下室以及 5、6 商住楼,建筑高度为 40。14m.三、悬挑卸料平台设计1、简介在高层建设工程施工中为了实现模板等周转材料的快速周转使用,提高工效,采纳卸料平台是必要的施工方法。结合汇通天下二期工程实际拟在该工程施工中采纳工具式型钢悬挑卸料平台。该卸料平台采纳型钢根据需要大小尺寸提前加工制作,在模板工程拆除施工中利用塔机吊运就位安装,具有施工作业简单快捷的特点,在工程建筑施工中广泛使用。2、型钢卸料平台尺寸确定2。1、考虑满足施工卸料使用要求、满足安全施工要求、整体提升脚手架宽度和脚手架距墙距离等因素,卸料平台水平钢梁(主梁)的悬挑长度 3。80m,水平钢梁(主梁)的锚固长度 1。8m;平台宽度 2.80m。卸料平台主要采纳[16a 号槽钢焊接而成,外围采纳架管ф48×3 。 5 @ 500mm 均 匀 布 置 并 与 主 梁 [16a 号 槽 钢 焊 接 . 卸 料 平 台 平 面 尺 寸 设 定 为2800×3800(mm)。四、悬挑卸料平台制作1、 材料要求:1。1、制作钢平台的型钢选用 Q235 钢,应符合《碳素结构钢》(GB700)的规定,应具有材质证明书。1.2、...
