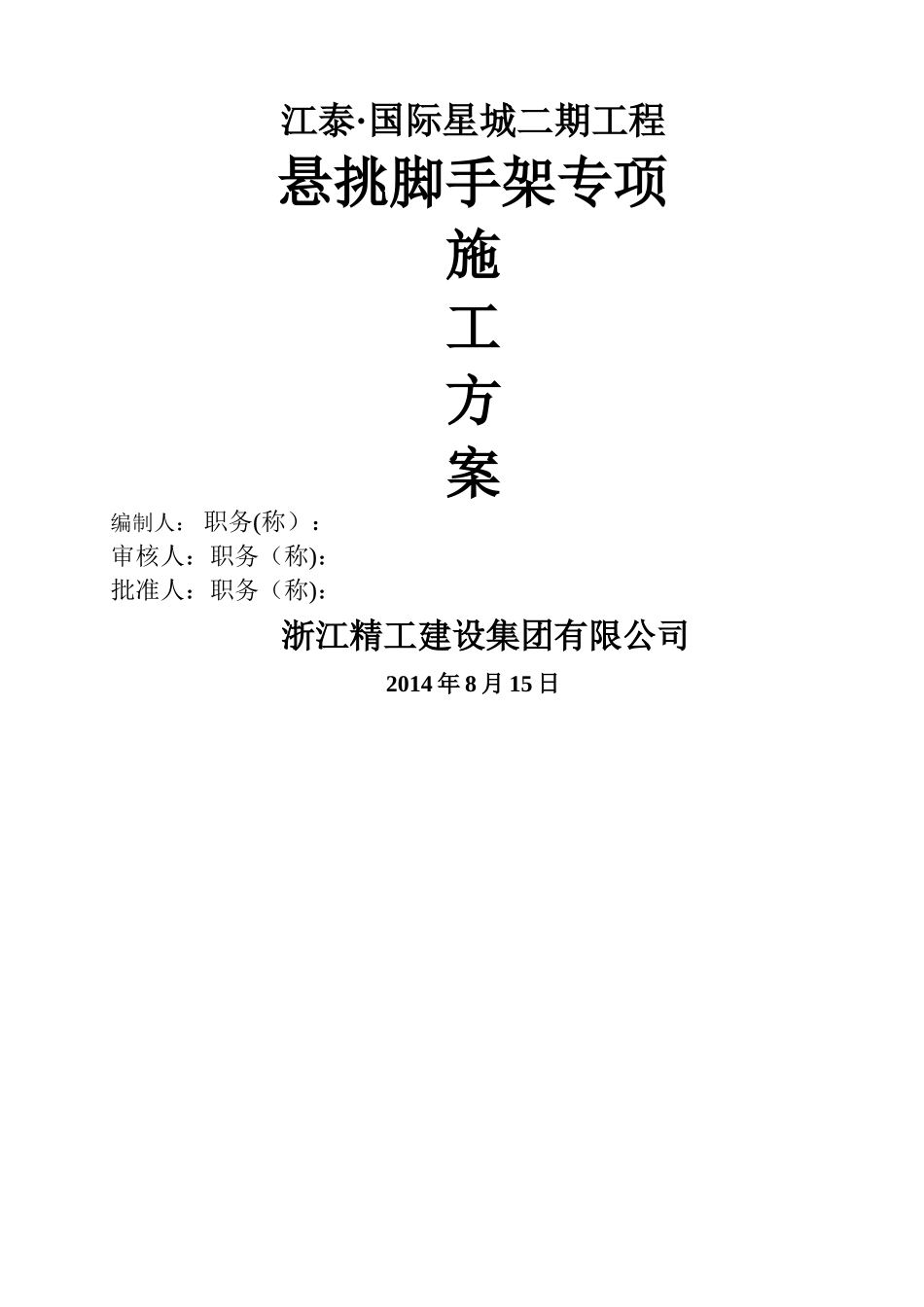

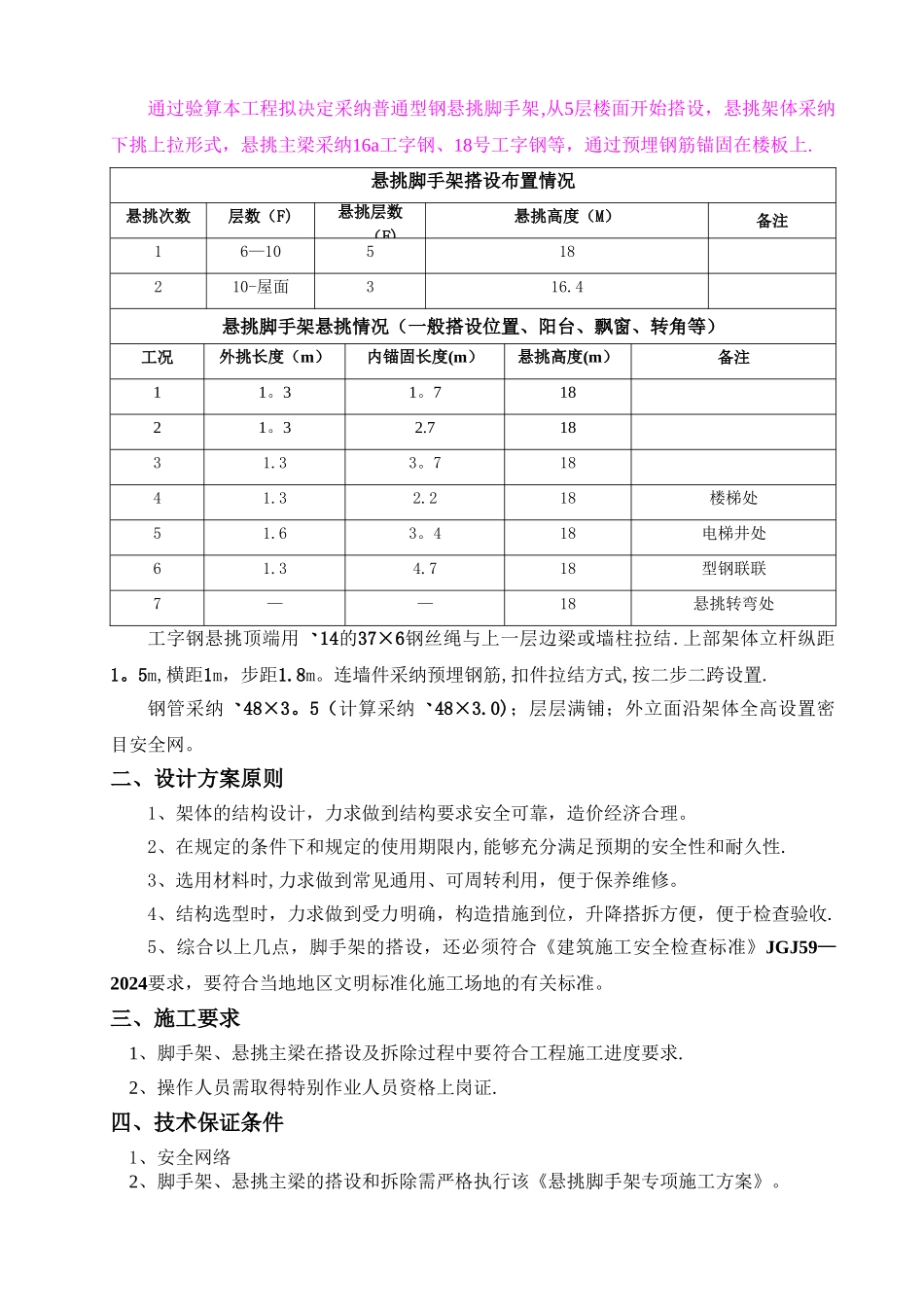

江泰·国际星城二期工程悬挑脚手架专项施工方案编制人: 职务(称):审核人:职务(称):批准人:职务(称):浙江精工建设集团有限公司2014 年 8 月 15 日目录第一节、编制说明 1一、工程概况 1二、设计方案原则 1三、施工平面布置 2四、施工要求 2五、技术保证条件 2第二节、编制依据 3第三节、施工计划 4一、施工进度计划 4二、材料与设备计划 4第四节、施工工艺技术 7一、技术参数 7二、工艺流程 7三、施工方法 7四、检查验收 14第五节、施工安全保证措施 16一、组织保障 16二、技术措施 17三、监测监控 19四、应急预案 20第六节、劳动力计划 23一、专职安全生产管理人员 23二、特种作业人员 23第七节、计算书及相关图纸 24【附图】(悬挑脚手架平面图、剖面图,相关节点施工详图)107第一节、编制说明一、工程概况本工程位于浙江省丽水市水阁遂松路;属于钢筋混凝土框架结构结构;建筑高度:58。0m;首层高度6m,标准层层高4。5m;总建筑面积:32199㎡;总工期×××天.本工程由浙江丽泰百货有限公司建设,由浙江省城市空间建筑规划设计院有限公司设计,×××公司监理,浙江精工建设集团有限公司公司施工。通过验算本工程拟决定采纳普通型钢悬挑脚手架,从5层楼面开始搭设,悬挑架体采纳下挑上拉形式,悬挑主梁采纳16a工字钢、18号工字钢等,通过预埋钢筋锚固在楼板上.悬挑脚手架搭设布置情况悬挑次数层数(F)悬挑层数(F)悬挑高度(M)备注16—10518210-屋面316.4悬挑脚手架悬挑情况(一般搭设位置、阳台、飘窗、转角等)工况外挑长度(m)内锚固长度(m)悬挑高度(m)备注11。31。71821。32.71831.33。71841.32.218楼梯处51.63。418电梯井处61.34.718型钢联联7——18悬挑转弯处工字钢悬挑顶端用14的37×6钢丝绳与上一层边梁或墙柱拉结.上部架体立杆纵距1。5m,横距1m,步距1.8m。连墙件采纳预埋钢筋,扣件拉结方式,按二步二跨设置.钢管采纳48×3。5(计算采纳48×3.0);层层满铺;外立面沿架体全高设置密目安全网。二、设计方案原则1、架体的结构设计,力求做到结构要求安全可靠,造价经济合理。2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性.3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收.5、综合以上几点,脚手架的搭设,还必须符合《建筑施工安全检查标准》JGJ59—2024要求,要符合当地...
