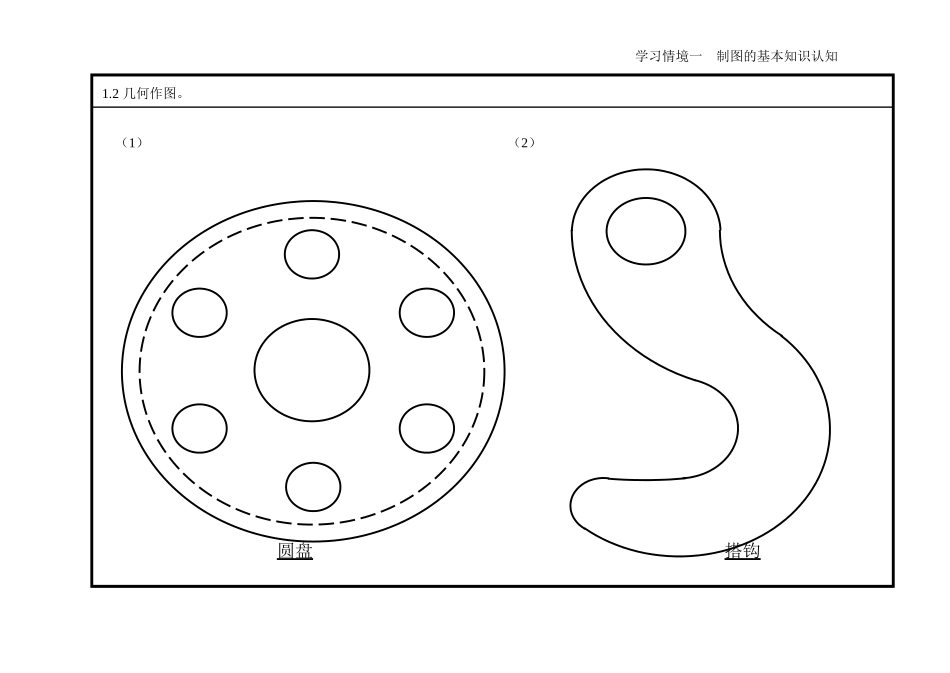

隧洞线型1.1 图线练习。（1）（2）学习情境一 制图的基本知识认知图线练习作业指导一、目的1.学习丁字尺、三角板等绘图工具的使用方法。2.熟悉画铅笔图的一般访求和步骤，能够画出符合标准的铅笔图线。二、要求根据作业图样在 A3 图纸上用 1:1 的比例抄绘水平方向、竖直方向、45°方向的各种直线。三、绘图方法和步骤1．布图 根据图样中给定的尺寸进行布图。整个图面可分成两块。2．画底线 用 2H 铅笔轻轻地画出底线。虚线、点画线的划长、间隔大体上一致（开始时可用尺量画 1-2 条，然后目测逐个画出）。3．描深底线 描深前要准备好三支铅笔（2H、HB、2B）并且按要求把笔芯磨削好，然后对各种图线进地试画，待合格后再在底线上进行描深，描深线条取 0.7mm 线宽组，即粗实线为 0.7mm（2B 铅笔，扁条形笔芯），中实线、中虚线为0.35mm（HB 铅笔，扁条形笔芯），细实线、细点划线为0.25mm（2H 铅笔，锥形笔芯）。4．填写标题栏（1）图名 图线练习（10 号字）；（2）图号 01（5 号直体字）；（3）比例 （5 号直体字）。四、注意事项1．图样中给出的尺寸是布置图、画底线时用的，本作业不要求抄注尺寸。2．正式作业必须在图板上进行，用丁字尺、三角板严格仔细的画图。画底线和描深图线时，都不准离开图板和丁字尺。3．本作业的图纸，必须有粗、中、细三个层次明显区别。4．同一种图线必须是同一种规格，即线宽、画长、间隔都应该一致。5．作业中的字都要先打格、后写字，字要足格。6．完成的作业图面质量应达到以下要求：（1）布图匀称；（2）图线清楚；（3）字体端正；（4）图面干净。学习情境一 制图的基本知识认知1.2 几何作图。（1）（2）圆盘搭钩学习情境一 制图的基本知识认知2.1 根据立体图找投影图。学习情境二 基本体绘制①②③⑥⑦⑧④⑤⑩⑨410738912学习情境二 基本体绘制2.2 根据投影图找立体图。①②③⑥⑦⑧④⑤184657322.3 已知形体的立体图和两面投影图，补画第三面投影图。VVVV（1）（2）（3）（4）学习情境二 基本体绘制ZYWYHOXZYWYHOXZYWYHOXZYWYHOX2.4 由立体图画出形体的三面投影图，形体的大小按 1:1 在立体图上量。（1）（2）（3）（4）学习情境二 基本体绘制2.5 补全平面立体的三面投影图。学习情境二 基本体绘制（1）（2）（3）（4）学习情境二 基本体绘制2.6 补全平面立体的三面投影图。（1）（2）（3）（4）学习情境二 基本体绘制2.7 已知 A 点的空间位置，求作的三面投影...
