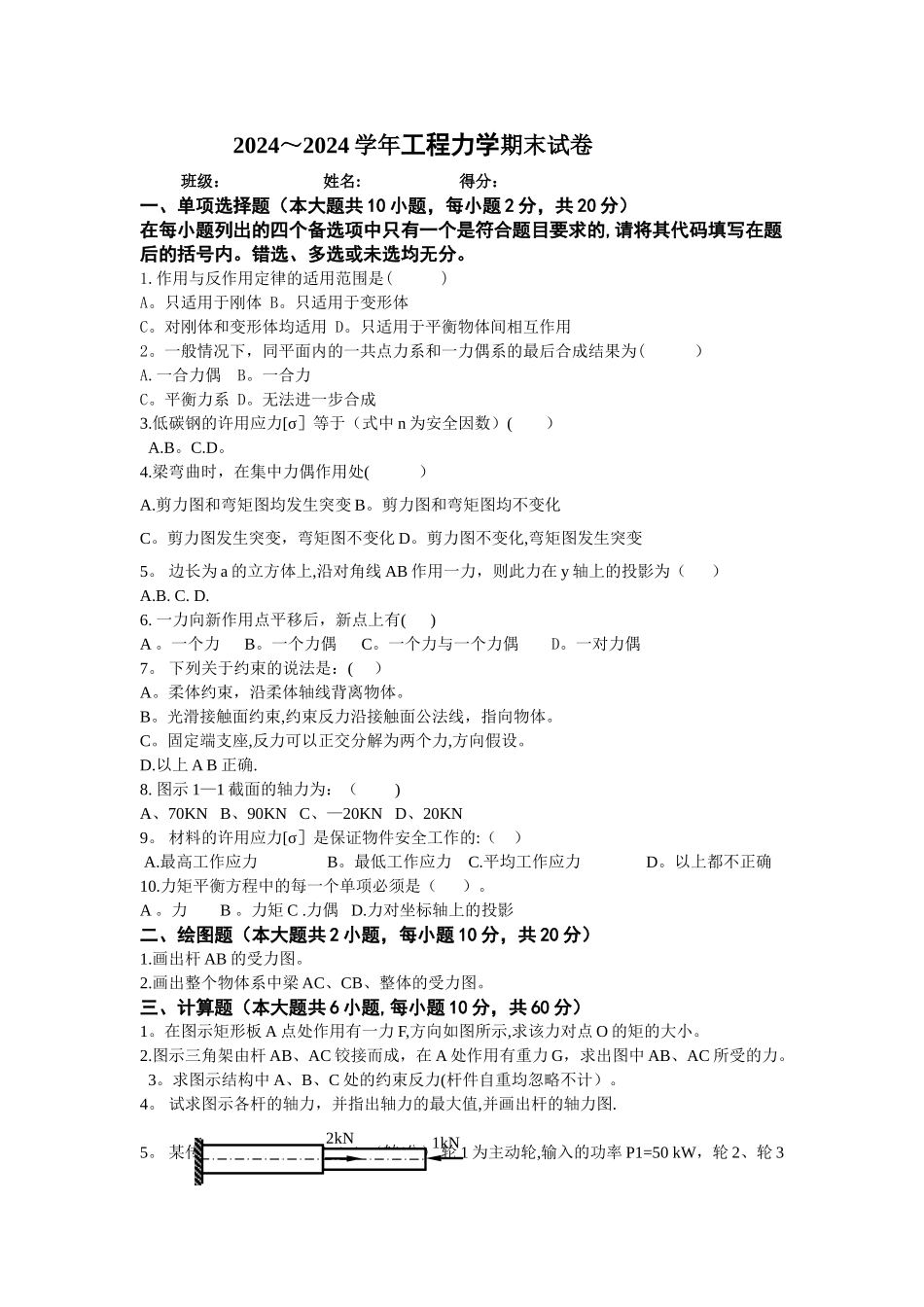

2024～2024 学年工程力学期末试卷班级： 姓名: 得分：一、单项选择题（本大题共 10 小题，每小题 2 分，共 20 分）在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。错选、多选或未选均无分。1.作用与反作用定律的适用范围是( )A。只适用于刚体 B。只适用于变形体C。对刚体和变形体均适用 D。只适用于平衡物体间相互作用2。一般情况下，同平面内的一共点力系和一力偶系的最后合成结果为( ）A.一合力偶B。一合力C。平衡力系 D。无法进一步合成3.低碳钢的许用应力[σ］等于（式中 n 为安全因数）( ）A.B。C.D。4.梁弯曲时，在集中力偶作用处( ）A.剪力图和弯矩图均发生突变 B。剪力图和弯矩图均不变化C。剪力图发生突变，弯矩图不变化 D。剪力图不变化,弯矩图发生突变5。 边长为 a 的立方体上,沿对角线 AB 作用一力，则此力在 y 轴上的投影为（ ）A.B. C. D. 6. 一力向新作用点平移后，新点上有( )A 。一个力 B。一个力偶 C。一个力与一个力偶 D。一对力偶7。 下列关于约束的说法是：( ）A。柔体约束，沿柔体轴线背离物体。B。光滑接触面约束,约束反力沿接触面公法线，指向物体。C。固定端支座,反力可以正交分解为两个力,方向假设。D.以上 A B 正确.8. 图示 1—1 截面的轴力为：（ )A、70KN B、90KN C、—20KN D、20KN9。 材料的许用应力[σ］是保证物件安全工作的:（ ） A.最高工作应力 B。最低工作应力 C.平均工作应力 D。以上都不正确10.力矩平衡方程中的每一个单项必须是（ ）。A 。力 B 。力矩 C .力偶 D.力对坐标轴上的投影二、绘图题（本大题共 2 小题，每小题 10 分，共 20 分）1.画出杆 AB 的受力图。2.画出整个物体系中梁 AC、CB、整体的受力图。三、计算题（本大题共 6 小题,每小题 10 分，共 60 分）1。在图示矩形板 A 点处作用有一力 F,方向如图所示,求该力对点 O 的矩的大小。2.图示三角架由杆 AB、AC 铰接而成，在 A 处作用有重力 G，求出图中 AB、AC 所受的力。 3。求图示结构中 A、B、C 处的约束反力(杆件自重均忽略不计）。4。 试求图示各杆的轴力，并指出轴力的最大值,并画出杆的轴力图.5。 某传动轴，转速 n=300 r/min（转/分）,轮 1 为主动轮,输入的功率 P1=50 kW，轮 2、轮 32kN1kN与轮 4 为从动轮，输出功率分别为 P2=10 kW，P3=P4=20 kW。试画轴的扭矩图，并求轴的最大扭矩...
