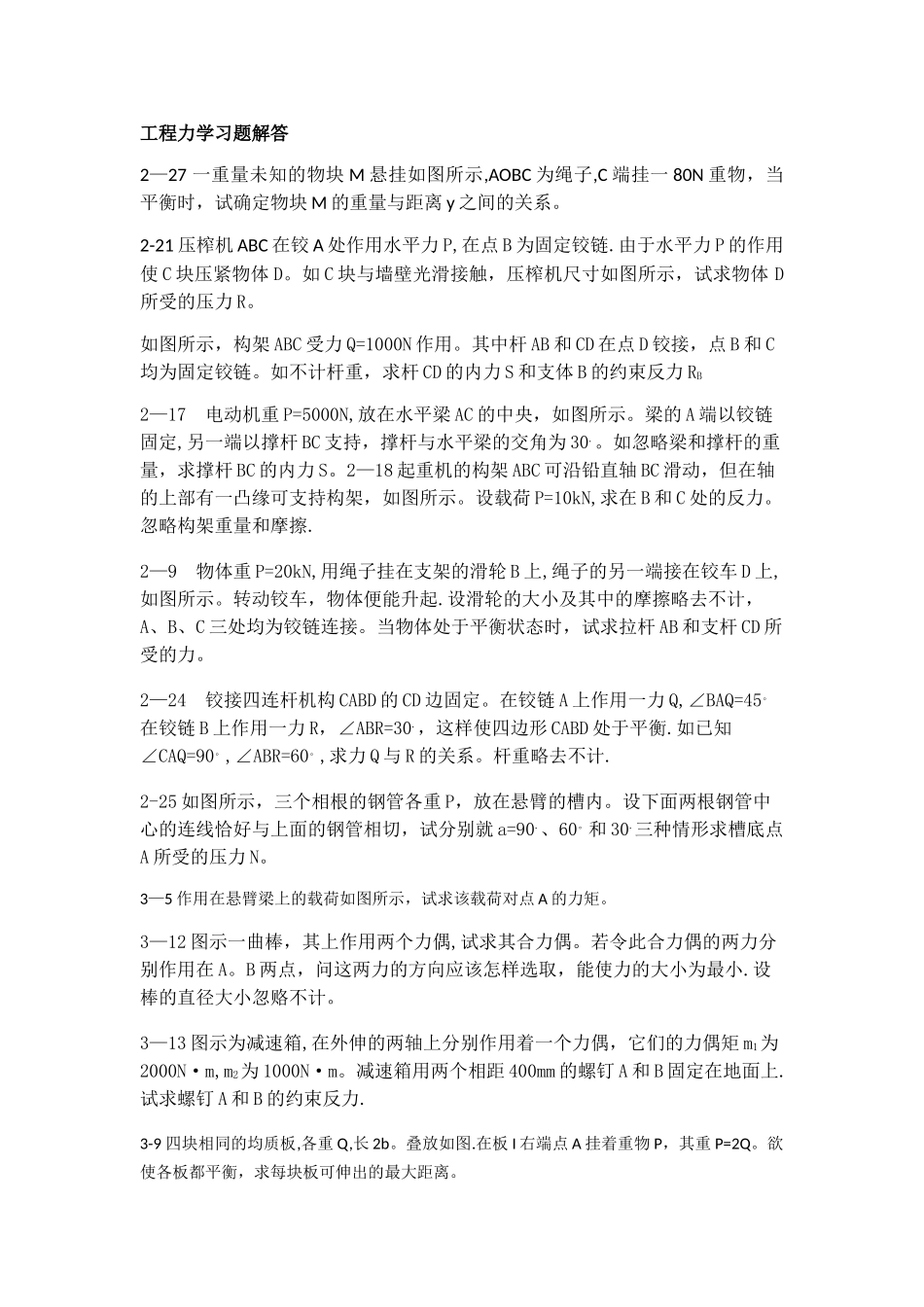

工程力学习题解答2—27 一重量未知的物块 M 悬挂如图所示,AOBC 为绳子,C 端挂一 80N 重物，当平衡时，试确定物块 M 的重量与距离 y 之间的关系。2-21 压榨机 ABC 在铰 A 处作用水平力 P,在点 B 为固定铰链.由于水平力 P 的作用使 C 块压紧物体 D。如 C 块与墙壁光滑接触，压榨机尺寸如图所示，试求物体 D所受的压力 R。如图所示，构架 ABC 受力 Q=1000N 作用。其中杆 AB 和 CD 在点 D 铰接，点 B 和 C均为固定铰链。如不计杆重，求杆 CD 的内力 S 和支体 B 的约束反力 RB 2—17 电动机重 P=5000N,放在水平梁 AC 的中央，如图所示。梁的 A 端以铰链固定,另一端以撑杆 BC 支持，撑杆与水平梁的交角为 30.。如忽略梁和撑杆的重量，求撑杆 BC 的内力 S。2—18 起重机的构架 ABC 可沿铅直轴 BC 滑动，但在轴的上部有一凸缘可支持构架，如图所示。设载荷 P=10kN,求在 B 和 C 处的反力。忽略构架重量和摩擦.2—9 物体重 P=20kN,用绳子挂在支架的滑轮 B 上,绳子的另一端接在铰车 D 上,如图所示。转动铰车，物体便能升起.设滑轮的大小及其中的摩擦略去不计，A、B、C 三处均为铰链连接。当物体处于平衡状态时，试求拉杆 AB 和支杆 CD 所受的力。2—24 铰接四连杆机构 CABD 的 CD 边固定。在铰链 A 上作用一力 Q,∠BAQ=45。在铰链 B 上作用一力 R，∠ABR=30.，这样使四边形 CABD 处于平衡.如已知 ∠CAQ=90。,∠ABR=60。,求力 Q 与 R 的关系。杆重略去不计.2-25 如图所示，三个相根的钢管各重 P，放在悬臂的槽内。设下面两根钢管中心的连线恰好与上面的钢管相切，试分别就 a=90.、60。和 30.三种情形求槽底点A 所受的压力 N。3—5 作用在悬臂梁上的载荷如图所示，试求该载荷对点 A 的力矩。3—12 图示一曲棒，其上作用两个力偶,试求其合力偶。若令此合力偶的两力分别作用在 A。B 两点，问这两力的方向应该怎样选取，能使力的大小为最小.设棒的直径大小忽赂不计。3—13 图示为减速箱,在外伸的两轴上分别作用着一个力偶，它们的力偶矩 m1为2000N·m,m2为 1000N·m。减速箱用两个相距 400mm 的螺钉 A 和 B 固定在地面上.试求螺钉 A 和 B 的约束反力.3-9 四块相同的均质板,各重 Q,长 2b。叠放如图.在板 I 右端点 A 挂着重物 P，其重 P=2Q。欲使各板都平衡，求每块板可伸出的最大距离。3-14 铰接四连杆机构 OABO1,在图示...
