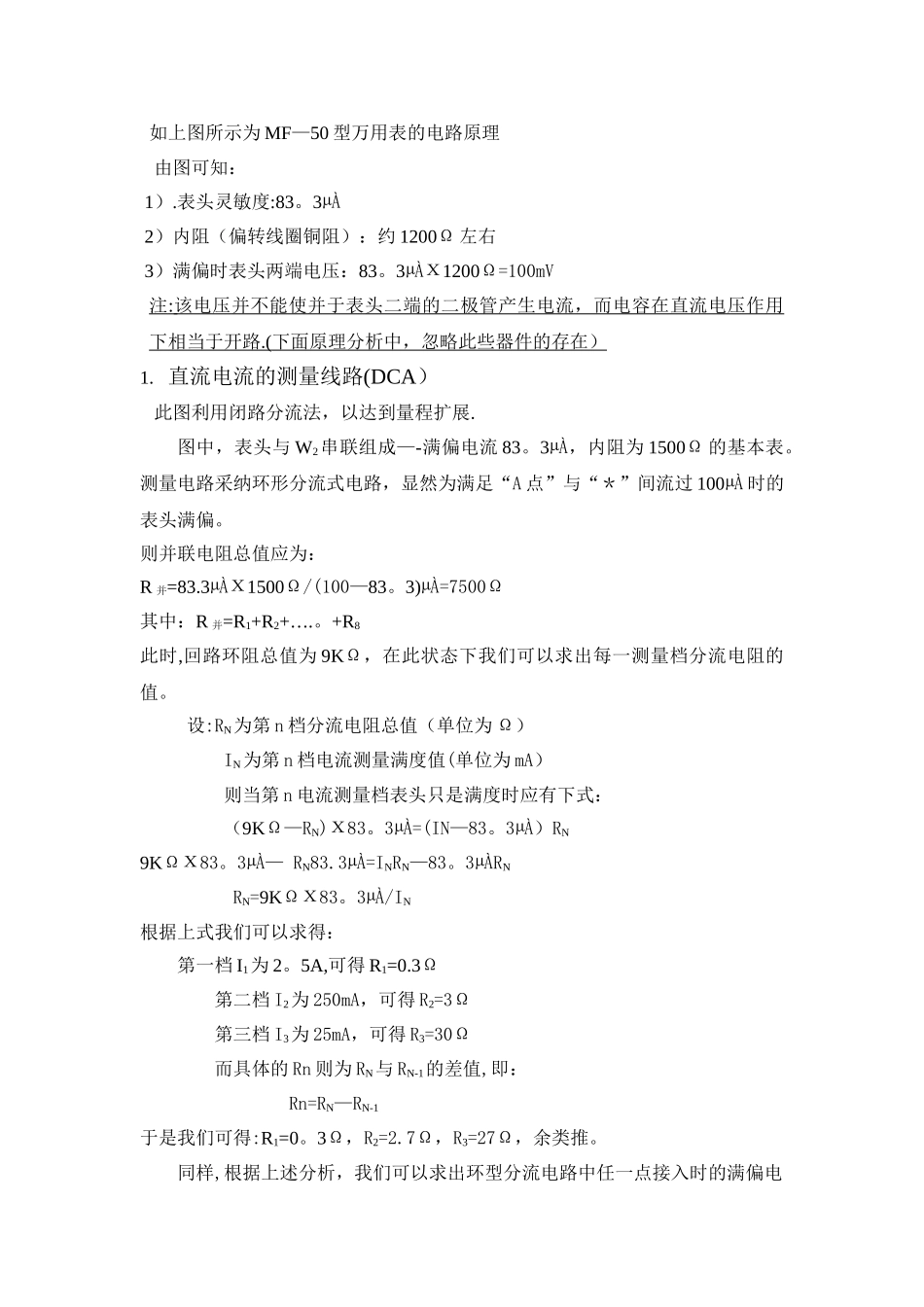

万用电表原理一．万用表的组成 1。表头: 1）用途:指示被测得数值2）测量机构：多采纳高灵敏度的磁场系测量机构（注：灵敏度即万用表最小量程)3）满偏电流:数微安到数百微安，满偏电流越小，表头灵敏度越高.本表头满偏电流为 83.3µÀ，在一般指针式万用表中属中档灵敏度。4）选择原则：灵敏度越高越好原因：万用表在用于测量时，要从被测电路中猎取能量，用以推动表针偏转，这一能量越小,对被测电路影响越小,测量结果越准确. 2。测量电路1）用途：通过测量线路的转换，把各种被测量(电压、电流或电平等）转换成表头偏转的直流微小电流，实现万用表的多功能测量,并且有多种量限（或称满量程）。 2）组成:多用各种规格的电阻原件组成（如绕线电阻、金属膜电阻、电位器等），在特别测量中也会用到其它电子器件，如测量沟通电压的整流原件，测量电阻的内置电池，测量沟通电流的沟通电流互感电感. 3.转换开关 1） 用途:是万用表选择不同测量功能和不同量限时的电路切换器件. 2) 工作原理：转换开关通常采纳多刀，多掷波段开关或专用的转换开关,通过旋转开关可以使万用表测量线（俗称表笔)与表内不同的测量线路接通，以满足不同的测量要求。而此次安装的 MF—50 型万用表，是利用印刷版铜箔作为固定触点，而三头簧片作为旋转触点构成的专用旋转开关，共有 18 个档位,提供 5 种不同的测量功能.二．测量电路原理分析如上图所示为 MF—50 型万用表的电路原理 由图可知： 1）.表头灵敏度:83。3µÀ 2）内阻（偏转线圈铜阻）：约 1200Ω 左右 3）满偏时表头两端电压：83。3µÀХ1200Ω=100mV注 : 该电压并不能使并于表头二端的二极管产生电流，而电容在直流电压作用 下相当于开路 .( 下面原理分析中，忽略此些器件的存在） 1. 直流电流的测量线路(DCA） 此图利用闭路分流法，以达到量程扩展.图中，表头与 W2串联组成—-满偏电流 83。3µÀ，内阻为 1500Ω 的基本表。测量电路采纳环形分流式电路，显然为满足“A 点”与“＊”间流过 100µÀ 时的表头满偏。则并联电阻总值应为：R 并=83.3µÀХ1500Ω/(100—83。3)µÀ=7500Ω其中：R 并=R1+R2+….。+R8此时,回路环阻总值为 9KΩ，在此状态下我们可以求出每一测量档分流电阻的值。 设:RN为第 n 档分流电阻总值（单位为 Ω） IN为第 n 档电流测量满度值(单位为 mA） 则当第 n 电流测量档表头只是满度时应有下式： （9KΩ—RN)Х83。3µÀ=(IN—83。3µ...
