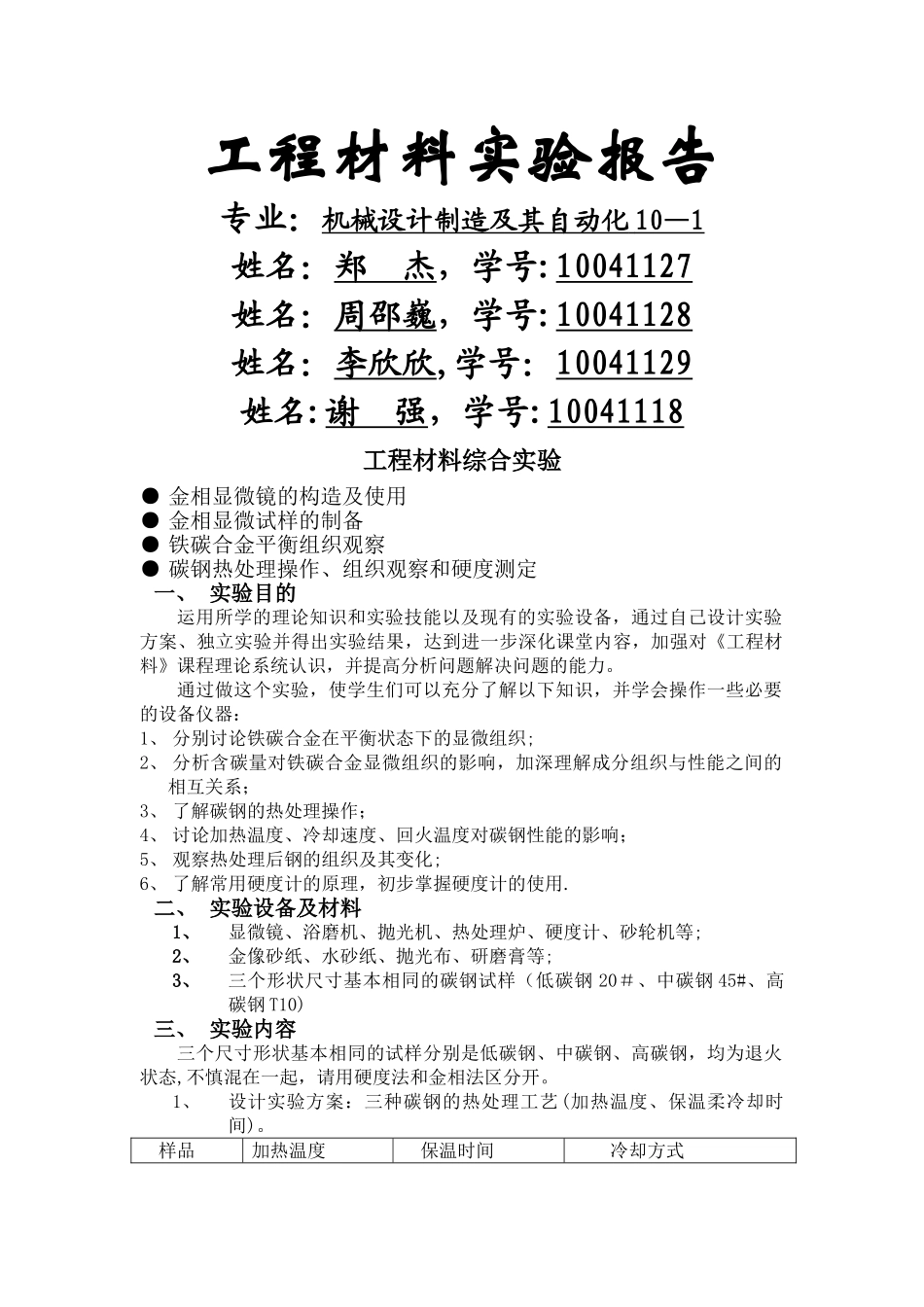

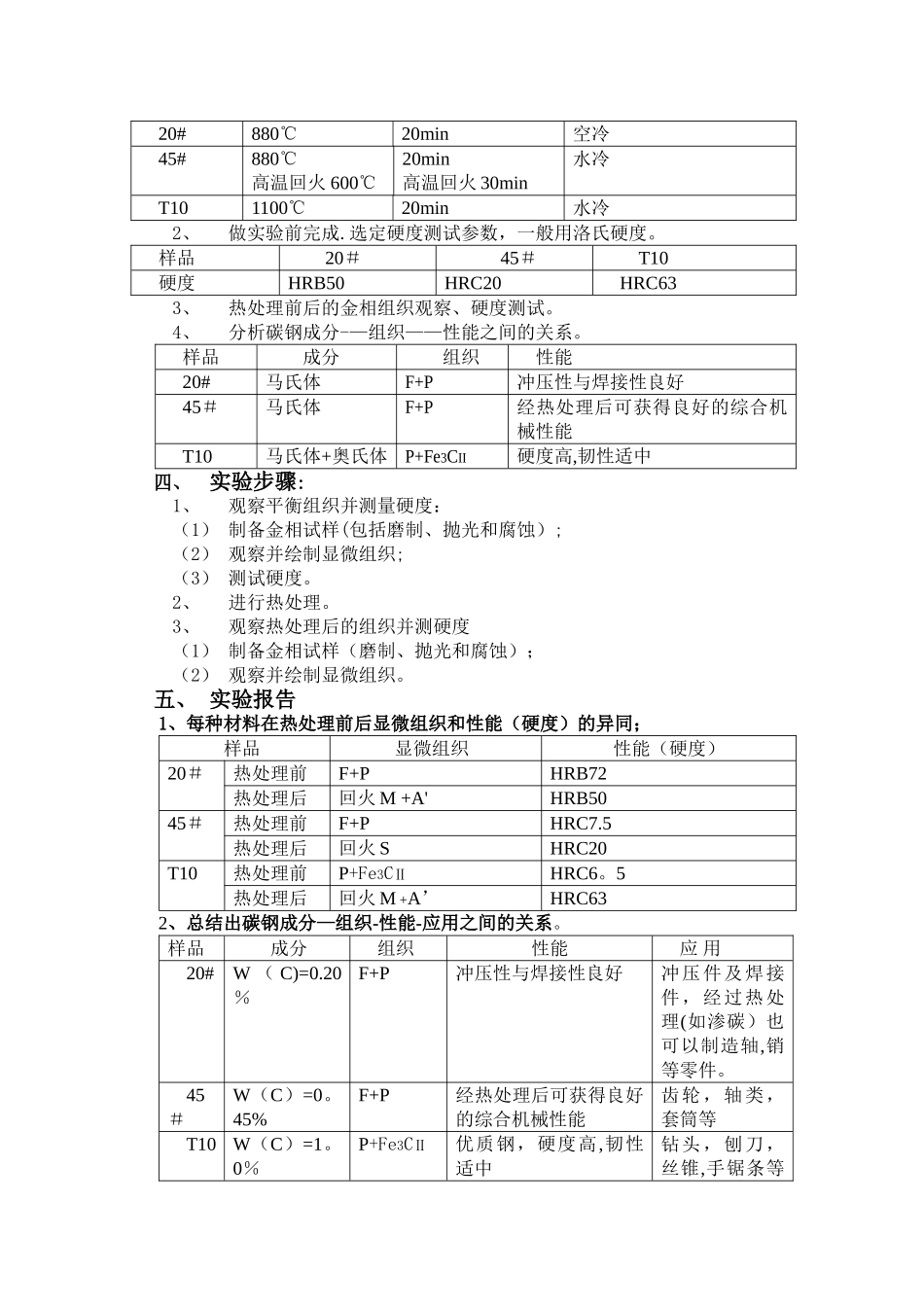

工程材料实验报告专业：机械设计制造及其自动化 10—1 姓名：郑 杰，学号:10041127姓名：周邵巍，学号:10041128姓名：李欣欣,学号：10041129姓名:谢 强，学号:10041118工程材料综合实验● 金相显微镜的构造及使用● 金相显微试样的制备● 铁碳合金平衡组织观察● 碳钢热处理操作、组织观察和硬度测定一、 实验目的运用所学的理论知识和实验技能以及现有的实验设备，通过自己设计实验方案、独立实验并得出实验结果，达到进一步深化课堂内容，加强对《工程材料》课程理论系统认识，并提高分析问题解决问题的能力。通过做这个实验，使学生们可以充分了解以下知识，并学会操作一些必要的设备仪器：1、 分别讨论铁碳合金在平衡状态下的显微组织;2、 分析含碳量对铁碳合金显微组织的影响，加深理解成分组织与性能之间的相互关系；3、 了解碳钢的热处理操作；4、 讨论加热温度、冷却速度、回火温度对碳钢性能的影响；5、 观察热处理后钢的组织及其变化;6、 了解常用硬度计的原理，初步掌握硬度计的使用.二、 实验设备及材料1、显微镜、浴磨机、抛光机、热处理炉、硬度计、砂轮机等;2、金像砂纸、水砂纸、抛光布、研磨膏等;3、三个形状尺寸基本相同的碳钢试样（低碳钢 20＃、中碳钢 45#、高碳钢 T10)三、 实验内容三个尺寸形状基本相同的试样分别是低碳钢、中碳钢、高碳钢，均为退火状态,不慎混在一起，请用硬度法和金相法区分开。1、设计实验方案：三种碳钢的热处理工艺(加热温度、保温柔冷却时间)。样品加热温度保温时间冷却方式20#880℃20min空冷45#880℃高温回火 600℃20min高温回火 30min水冷T101100℃20min水冷2、做实验前完成.选定硬度测试参数，一般用洛氏硬度。样品20＃45＃T10硬度HRB50HRC20HRC633、热处理前后的金相组织观察、硬度测试。4、分析碳钢成分-—组织——性能之间的关系。样品成分组织性能20#马氏体F+P冲压性与焊接性良好45＃马氏体F+P经热处理后可获得良好的综合机械性能T10马氏体+奥氏体P+Fe3CII硬度高,韧性适中四、实验步骤:1、观察平衡组织并测量硬度：（1） 制备金相试样(包括磨制、抛光和腐蚀）;（2） 观察并绘制显微组织;（3） 测试硬度。2、进行热处理。3、观察热处理后的组织并测硬度（1） 制备金相试样（磨制、抛光和腐蚀）；（2） 观察并绘制显微组织。五、 实验报告1、每种材料在热处理前后显微组织和性能（硬度）的异同；样品显微组织性能（硬度）20＃热处理前F+P HRB72热处理后回火 M +...
