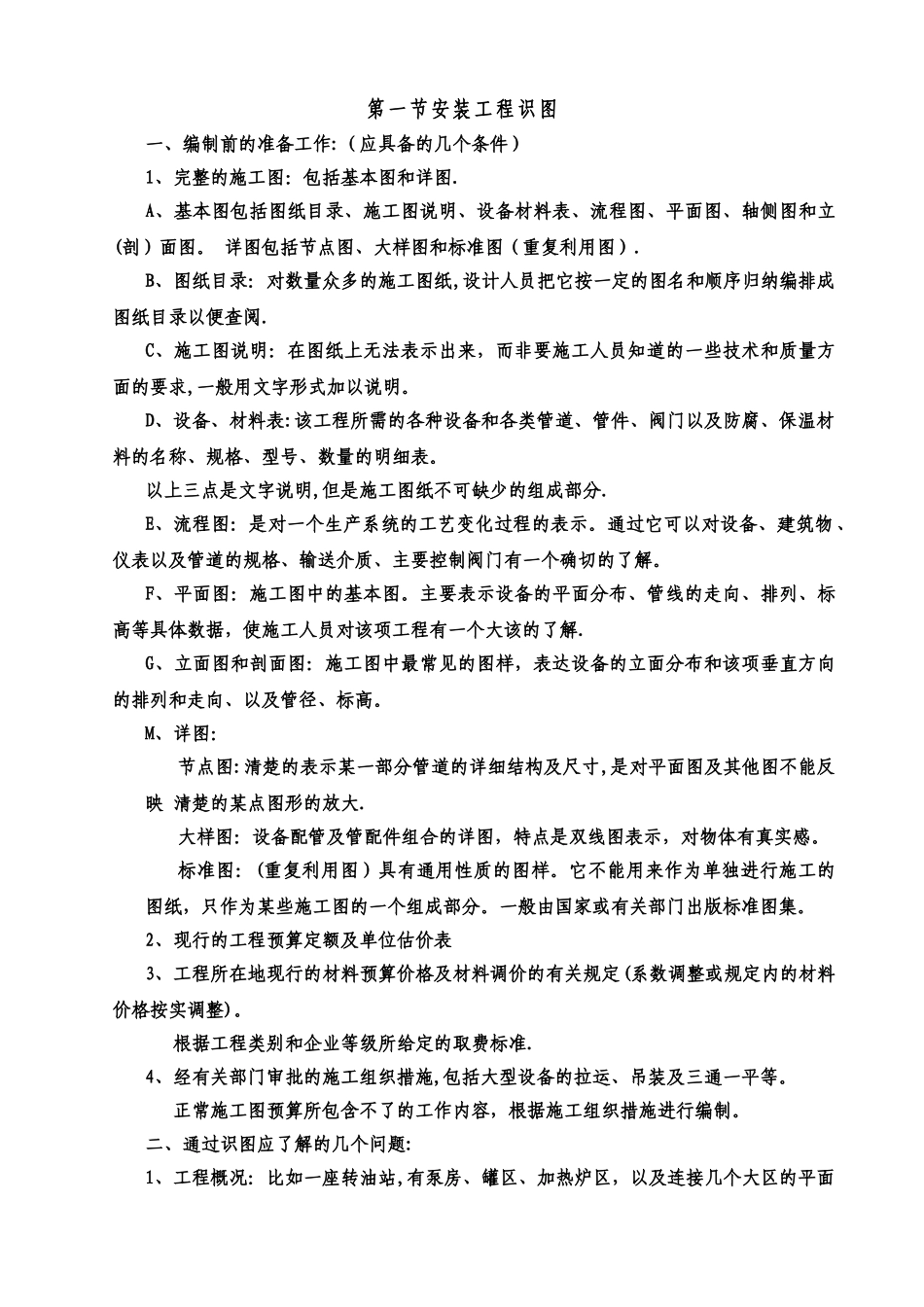

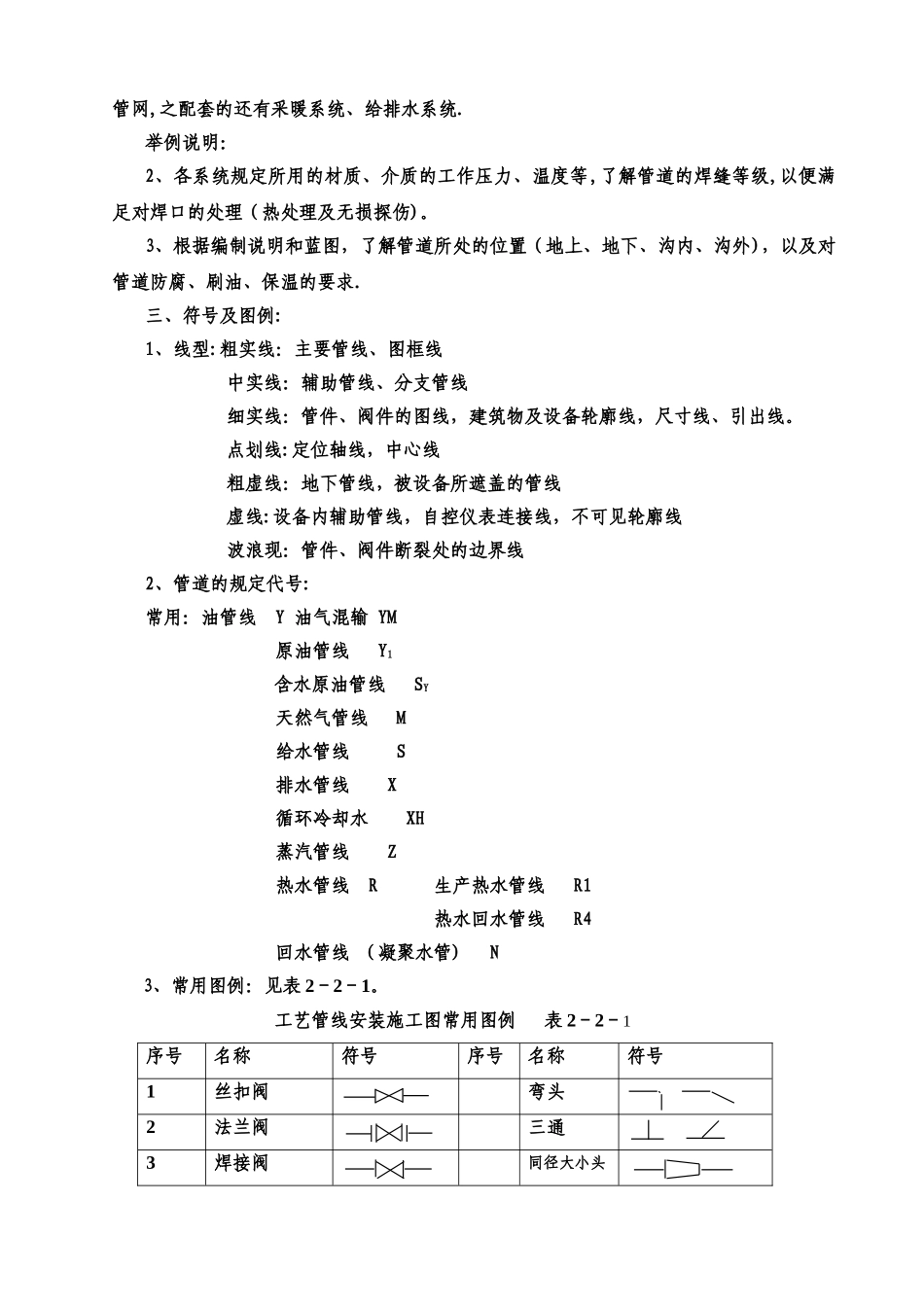

第 一 节 安 装 工 程 识 图一、编制前的准备工作:（应具备的几个条件）1、完整的施工图：包括基本图和详图.A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图和立(剖）面图。 详图包括节点图、大样图和标准图（重复利用图）.B、图纸目录：对数量众多的施工图纸,设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅.C、施工图说明：在图纸上无法表示出来，而非要施工人员知道的一些技术和质量方面的要求,一般用文字形式加以说明。D、设备、材料表:该工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。以上三点是文字说明,但是施工图纸不可缺少的组成部分.E、流程图：是对一个生产系统的工艺变化过程的表示。通过它可以对设备、建筑物 、仪表以及管道的规格、输送介质、主要控制阀门有一个确切的了解。F、平面图：施工图中的基本图。主要表示设备的平面分布、管线的走向、排列、标高等具体数据，使施工人员对该项工程有一个大该的了解.G、立面图和剖面图：施工图中最常见的图样，表达设备的立面分布和该项垂直方向的排列和走向、以及管径、标高。M、详图：节点图:清楚的表示某一部分管道的详细结构及尺寸,是对平面图及其他图不能反映 清楚的某点图形的放大.大样图：设备配管及管配件组合的详图，特点是双线图表示，对物体有真实感。标准图：(重复利用图）具有通用性质的图样。它不能用来作为单独进行施工的图纸，只作为某些施工图的一个组成部分。一般由国家或有关部门出版标准图集。2、现行的工程预算定额及单位估价表3、工程所在地现行的材料预算价格及材料调价的有关规定(系数调整或规定内的材料价格按实调整)。 根据工程类别和企业等级所给定的取费标准.4、经有关部门审批的施工组织措施,包括大型设备的拉运、吊装及三通一平等。 正常施工图预算所包含不了的工作内容，根据施工组织措施进行编制。二、通过识图应了解的几个问题:1、工程概况：比如一座转油站,有泵房、罐区、加热炉区，以及连接几个大区的平面管网,之配套的还有采暖系统、给排水系统.举例说明：2、各系统规定所用的材质、介质的工作压力、温度等,了解管道的焊缝等级,以便满足对焊口的处理（热处理及无损探伤)。3、根据编制说明和蓝图，了解管道所处的位置（地上、地下、沟内、沟外)，以及对管道防腐、刷油、保温的要求.三、符号及图例:1、线型:粗实线：主要管线、图框线中实线：辅助管线...
