市政道路工程施工组织设计(附全套网络图)

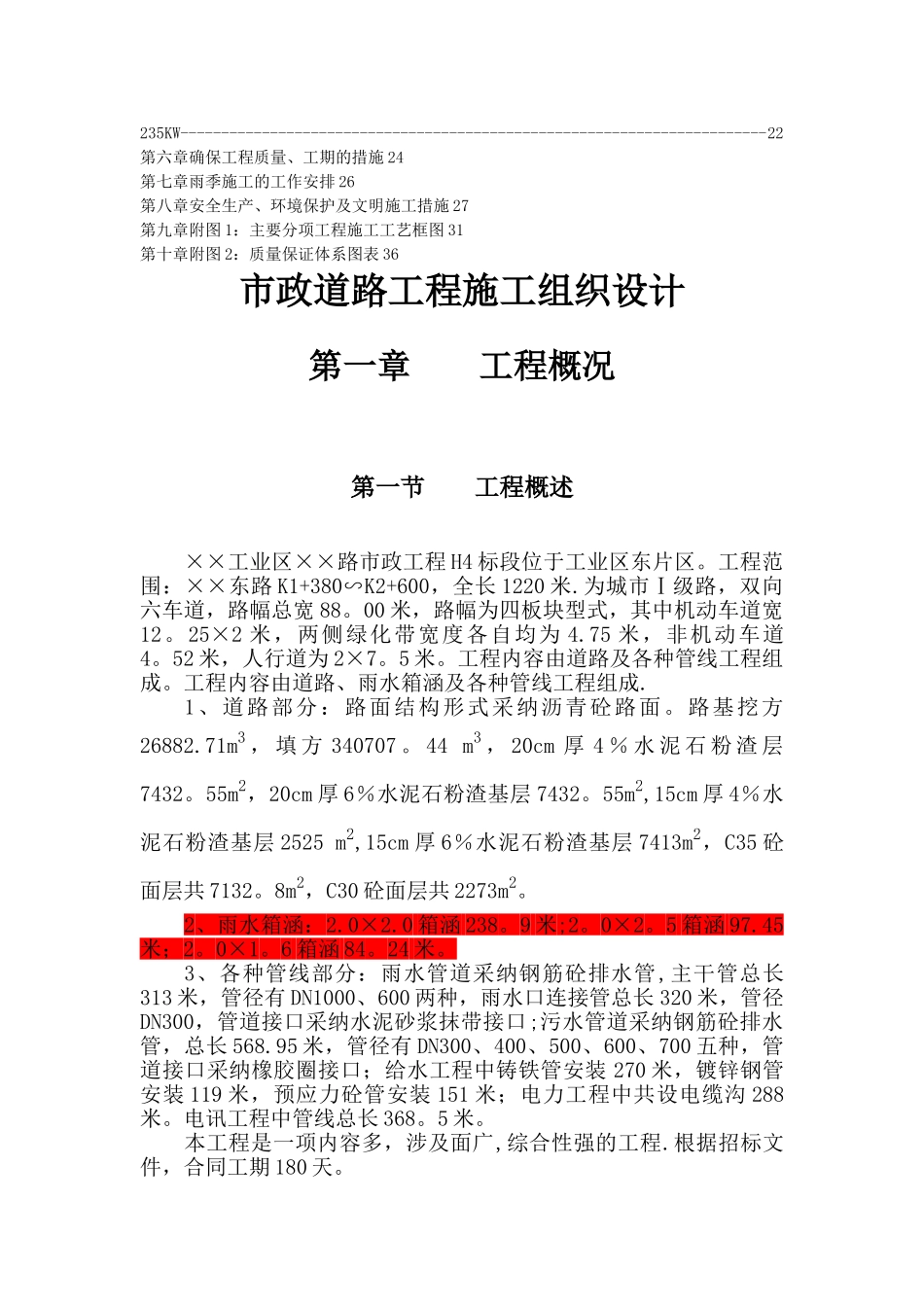

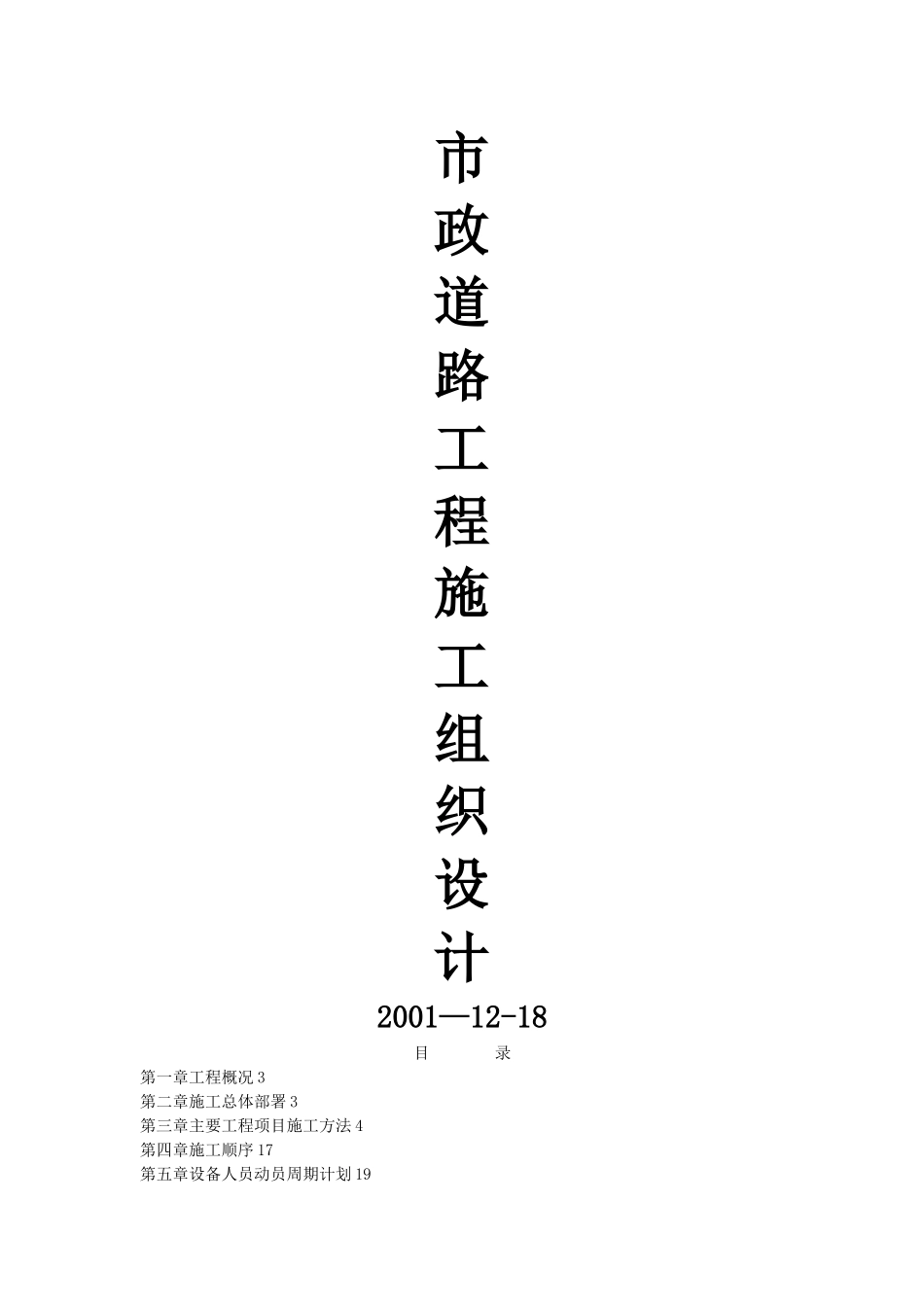

市政道路工程施工组织设计2001—12-18目 录第一章工程概况 3第二章施工总体部署 3第三章主要工程项目施工方法 4第四章施工顺序 17第五章设备人员动员周期计划 19235KW------------------------------------------------------------------------22第六章确保工程质量、工期的措施 24第七章雨季施工的工作安排 26第八章安全生产、环境保护及文明施工措施 27第九章附图 1：主要分项工程施工工艺框图 31第十章附图 2：质量保证体系图表 36市政道路工程施工组织设计第一章 工程概况第一节 工程概述××工业区××路市政工程 H4 标段位于工业区东片区。工程范围：××东路 K1+380∽K2+600，全长 1220 米.为城市Ⅰ级路，双向六车道，路幅总宽 88。00 米，路幅为四板块型式，其中机动车道宽12。25×2 米，两侧绿化带宽度各自均为 4.75 米，非机动车道4。52 米，人行道为 2×7。5 米。工程内容由道路及各种管线工程组成。工程内容由道路、雨水箱涵及各种管线工程组成.1、道路部分：路面结构形式采纳沥青砼路面。路基挖方26882.71m3 ， 填 方 340707 。 44 m3 ， 20cm 厚 4 ％ 水 泥 石 粉 渣 层7432。55m2，20cm 厚 6％水泥石粉渣基层 7432。55m2,15cm 厚 4％水泥石粉渣基层 2525 m2,15cm 厚 6％水泥石粉渣基层 7413m2，C35 砼面层共 7132。8m2，C30 砼面层共 2273m2。2、雨水箱涵：2.0×2.0 箱涵 238。9 米;2。0×2。5 箱涵 97.45米；2。0×1。6 箱涵 84。24 米。3、各种管线部分：雨水管道采纳钢筋砼排水管,主干管总长313 米，管径有 DN1000、600 两种，雨水口连接管总长 320 米，管径DN300，管道接口采纳水泥砂浆抹带接口;污水管道采纳钢筋砼排水管，总长 568.95 米，管径有 DN300、400、500、600、700 五种，管道接口采纳橡胶圈接口；给水工程中铸铁管安装 270 米，镀锌钢管安装 119 米，预应力砼管安装 151 米；电力工程中共设电缆沟 288米。电讯工程中管线总长 368。5 米。本工程是一项内容多，涉及面广,综合性强的工程.根据招标文件，合同工期 180 天。第二章 施工总体部署第一节 场地布置本标段全长为 1220 米,施工区较为狭窄,项目多且工期短.经过全盘考虑后，施工场地原则上分为生活区域及施工生产区域两大部分布置。由于本标段红线范围较窄，项目部办公室位于 ××路1+200 南侧,在该驻地搭设工人宿舍，占地 1200 m2。生活区均采纳高 1.8 米...
