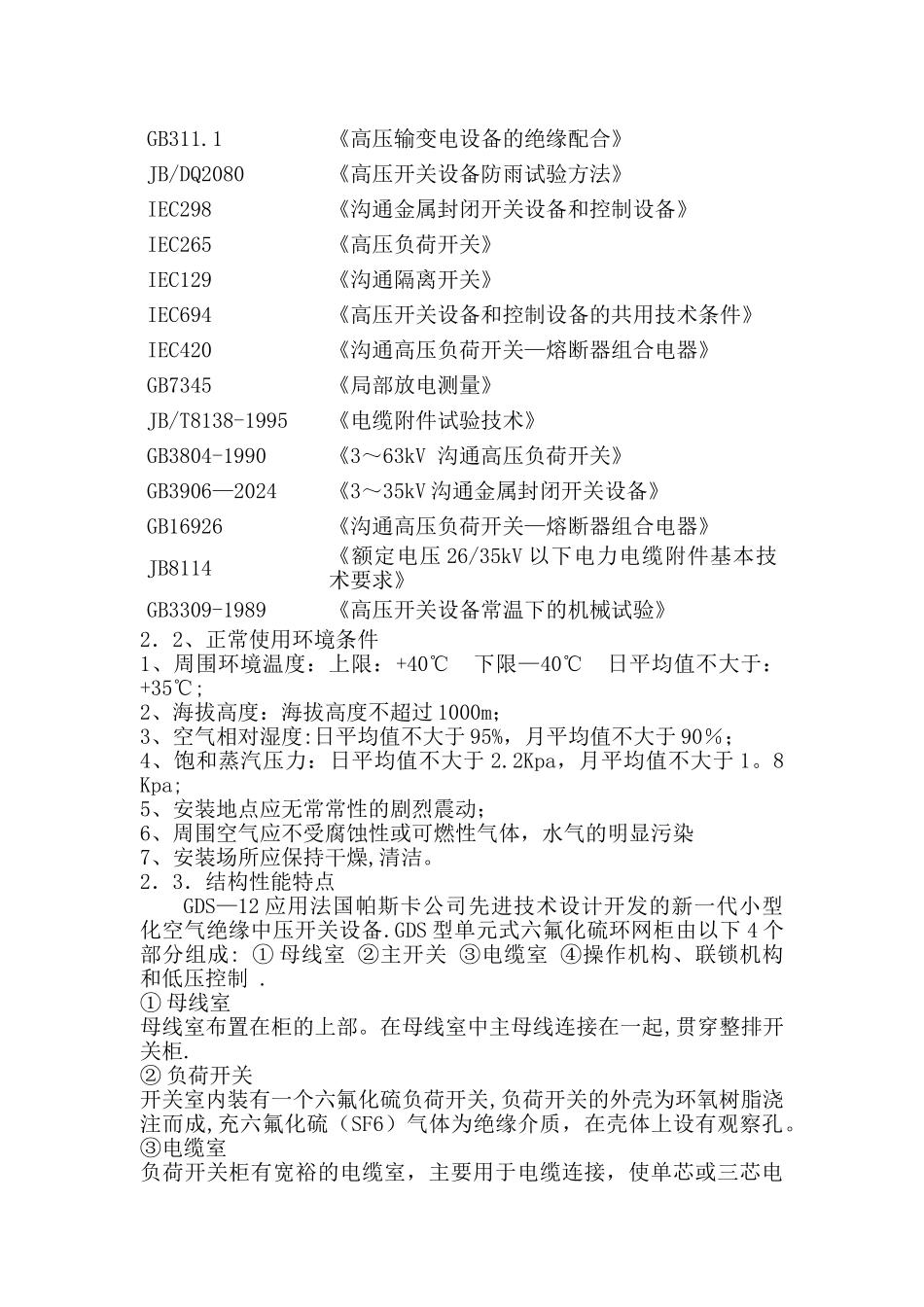

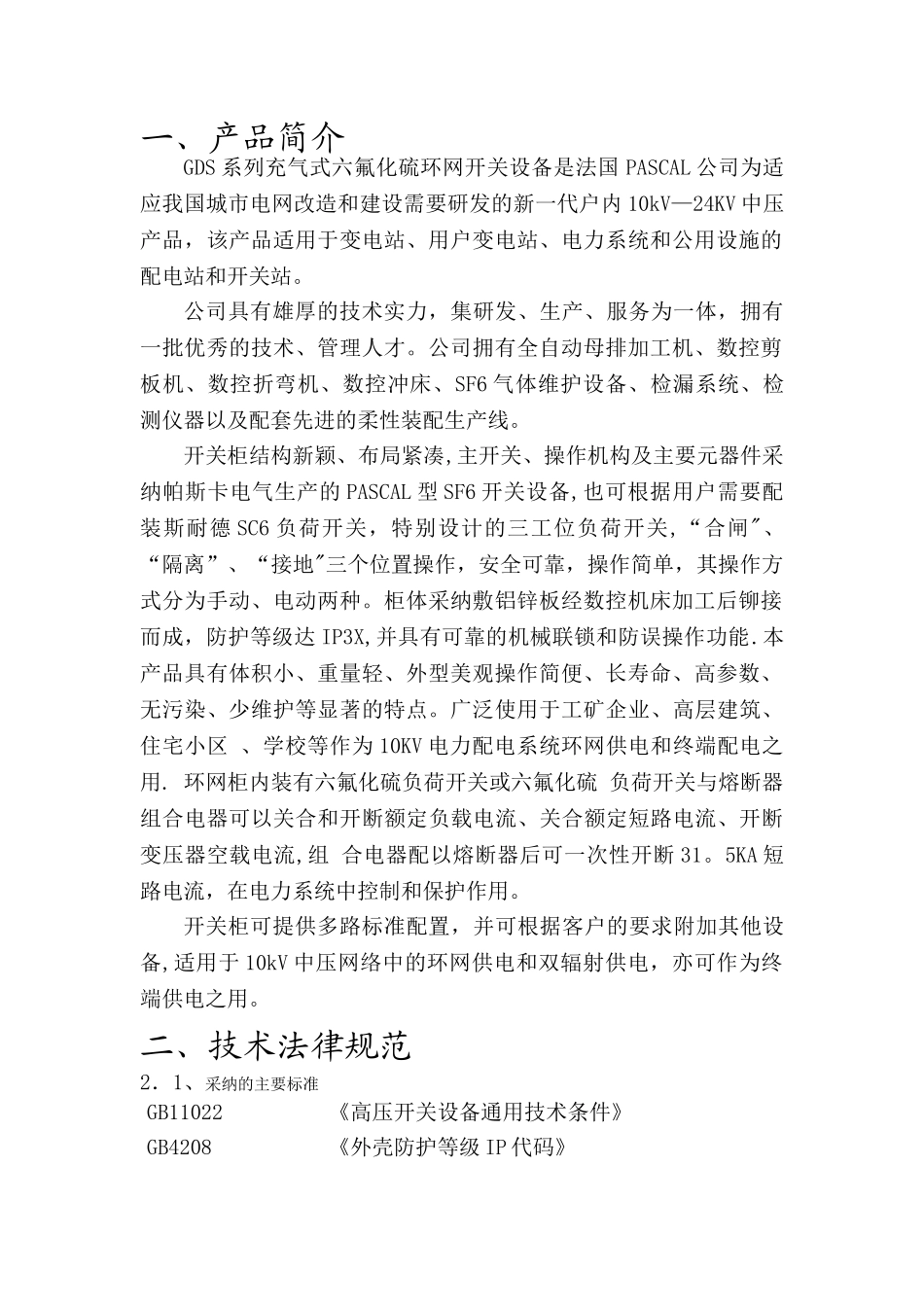

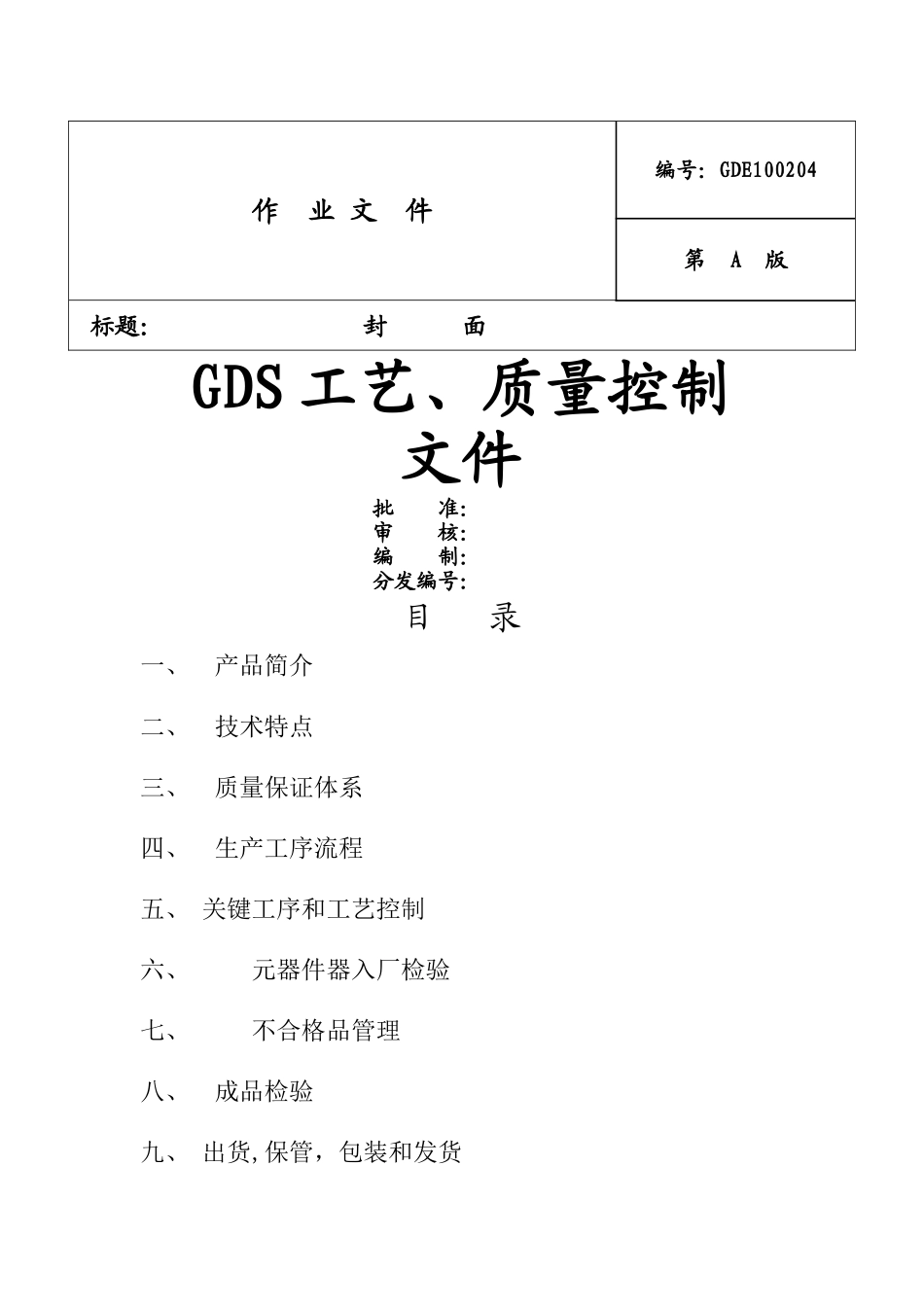

作 业 文 件编号：GDE100204第 A 版标题： 封 面GDS 工艺、质量控制文件批 准：审 核：编 制：分发编号：目 录一、 产品简介二、 技术特点三、 质量保证体系四、 生产工序流程五、 关键工序和工艺控制六、 元器件器入厂检验七、 不合格品管理八、 成品检验九、 出货,保管，包装和发货一、产品简介GDS 系列充气式六氟化硫环网开关设备是法国 PASCAL 公司为适应我国城市电网改造和建设需要研发的新一代户内 10kV—24KV 中压产品，该产品适用于变电站、用户变电站、电力系统和公用设施的配电站和开关站。公司具有雄厚的技术实力，集研发、生产、服务为一体，拥有一批优秀的技术、管理人才。公司拥有全自动母排加工机、数控剪板机、数控折弯机、数控冲床、SF6 气体维护设备、检漏系统、检测仪器以及配套先进的柔性装配生产线。开关柜结构新颖、布局紧凑,主开关、操作机构及主要元器件采纳帕斯卡电气生产的 PASCAL 型 SF6 开关设备,也可根据用户需要配装斯耐德 SC6 负荷开关，特别设计的三工位负荷开关,“合闸"、“隔离”、“接地"三个位置操作，安全可靠，操作简单，其操作方式分为手动、电动两种。柜体采纳敷铝锌板经数控机床加工后铆接而成，防护等级达 IP3X,并具有可靠的机械联锁和防误操作功能.本产品具有体积小、重量轻、外型美观操作简便、长寿命、高参数、无污染、少维护等显著的特点。广泛使用于工矿企业、高层建筑、住宅小区 、学校等作为 10KV 电力配电系统环网供电和终端配电之用. 环网柜内装有六氟化硫负荷开关或六氟化硫 负荷开关与熔断器组合电器可以关合和开断额定负载电流、关合额定短路电流、开断变压器空载电流,组 合电器配以熔断器后可一次性开断 31。5KA 短路电流，在电力系统中控制和保护作用。开关柜可提供多路标准配置，并可根据客户的要求附加其他设备,适用于 10kV 中压网络中的环网供电和双辐射供电，亦可作为终端供电之用。二、技术法律规范2．1、采纳的主要标准GB11022《高压开关设备通用技术条件》GB4208《外壳防护等级 IP 代码》GB311.1《高压输变电设备的绝缘配合》JB/DQ2080《高压开关设备防雨试验方法》IEC298《沟通金属封闭开关设备和控制设备》IEC265《高压负荷开关》IEC129《沟通隔离开关》IEC694《高压开关设备和控制设备的共用技术条件》IEC420《沟通高压负荷开关—熔断器组合电器》GB7345《局部放电测量》JB/T8138-1995《电缆附件试验技术》GB3804-1990《3～63kV...
