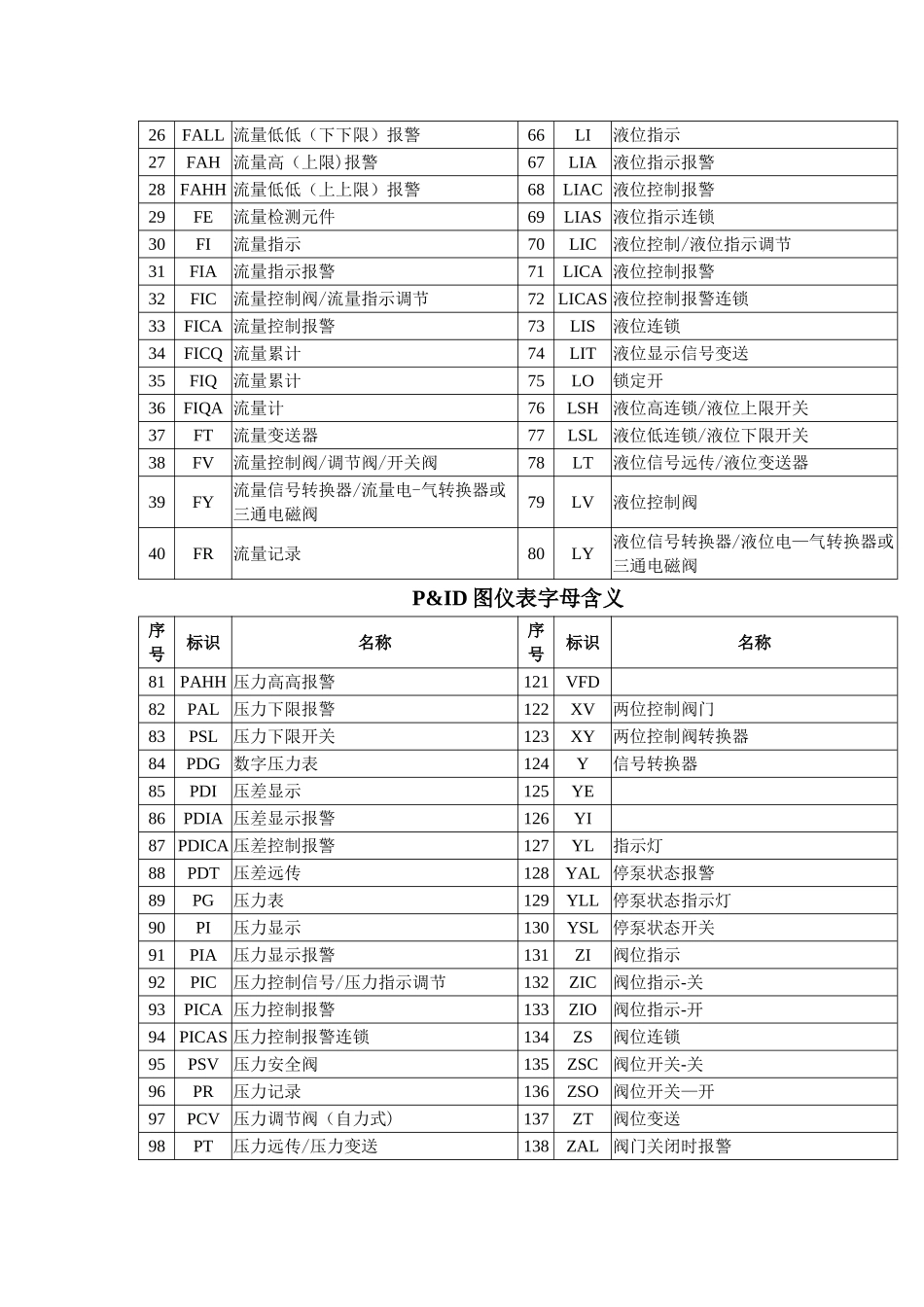

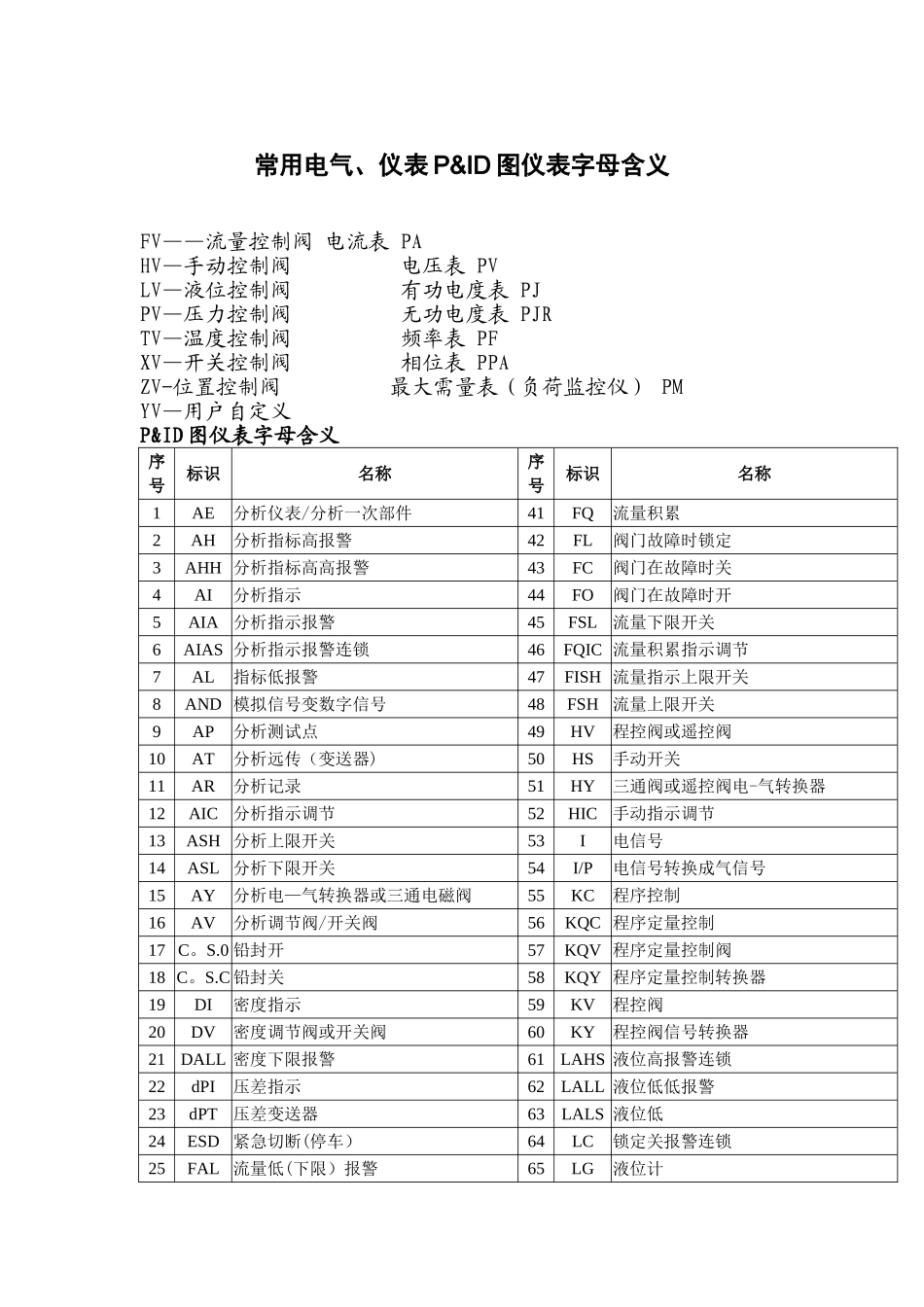

常用电气、仪表 P&ID 图仪表字母含义FV——流量控制阀 电流表 PAHV—手动控制阀 电压表 PVLV—液位控制阀 有功电度表 PJPV—压力控制阀 无功电度表 PJRTV—温度控制阀 频率表 PFXV—开关控制阀 相位表 PPAZV-位置控制阀 最大需量表（负荷监控仪） PMYV—用户自定义P&ID 图仪表字母含义序号标识名称序号标识名称1AE分析仪表/分析一次部件41FQ流量积累2AH分析指标高报警42FL阀门故障时锁定3AHH 分析指标高高报警43FC阀门在故障时关4AI分析指示44FO阀门在故障时开5AIA分析指示报警45FSL流量下限开关6AIAS 分析指示报警连锁46FQIC 流量积累指示调节7AL指标低报警47FISH 流量指示上限开关8AND 模拟信号变数字信号48FSH流量上限开关9AP分析测试点49HV程控阀或遥控阀10AT分析远传（变送器)50HS手动开关11AR分析记录51HY三通阀或遥控阀电-气转换器12AIC分析指示调节52HIC手动指示调节13ASH 分析上限开关53I电信号14ASL 分析下限开关54I/P电信号转换成气信号15AY分析电—气转换器或三通电磁阀55KC程序控制16AV分析调节阀/开关阀56KQC 程序定量控制17 C。S.0 铅封开57KQV 程序定量控制阀18 C。S.C 铅封关58KQY 程序定量控制转换器19DI密度指示59KV程控阀20DV密度调节阀或开关阀60KY程控阀信号转换器21DALL 密度下限报警61LAHS 液位高报警连锁22dPI压差指示62LALL 液位低低报警23dPT压差变送器63LALS 液位低24ESD 紧急切断(停车）64LC锁定关报警连锁25FAL 流量低(下限）报警65LG液位计26FALL 流量低低（下下限）报警66LI液位指示27FAH 流量高（上限)报警67LIA液位指示报警28FAHH 流量低低（上上限）报警68LIAC 液位控制报警29FE流量检测元件69LIAS 液位指示连锁30FI流量指示70LIC液位控制/液位指示调节31FIA流量指示报警71LICA 液位控制报警32FIC流量控制阀/流量指示调节72 LICAS 液位控制报警连锁33FICA 流量控制报警73LIS液位连锁34FICQ 流量累计74LIT液位显示信号变送35FIQ流量累计75LO锁定开36FIQA 流量计76LSH 液位高连锁/液位上限开关37FT流量变送器77LSL液位低连锁/液位下限开关38FV流量控制阀/调节阀/开关阀78LT液位信号远传/液位变送器39FY流量信号转换器/流量电-气转换器或三通电磁阀79LV液位控制阀40FR流量记录80LY液位信号转换器/液位电—气转换器或三通电磁阀P&ID 图仪表字母含义序号标识名称序号标识名称81PAHH 压力高高报警121VFD82PAL 压力下限报警122XV两位控制阀门83PSL压力下限开关12...
