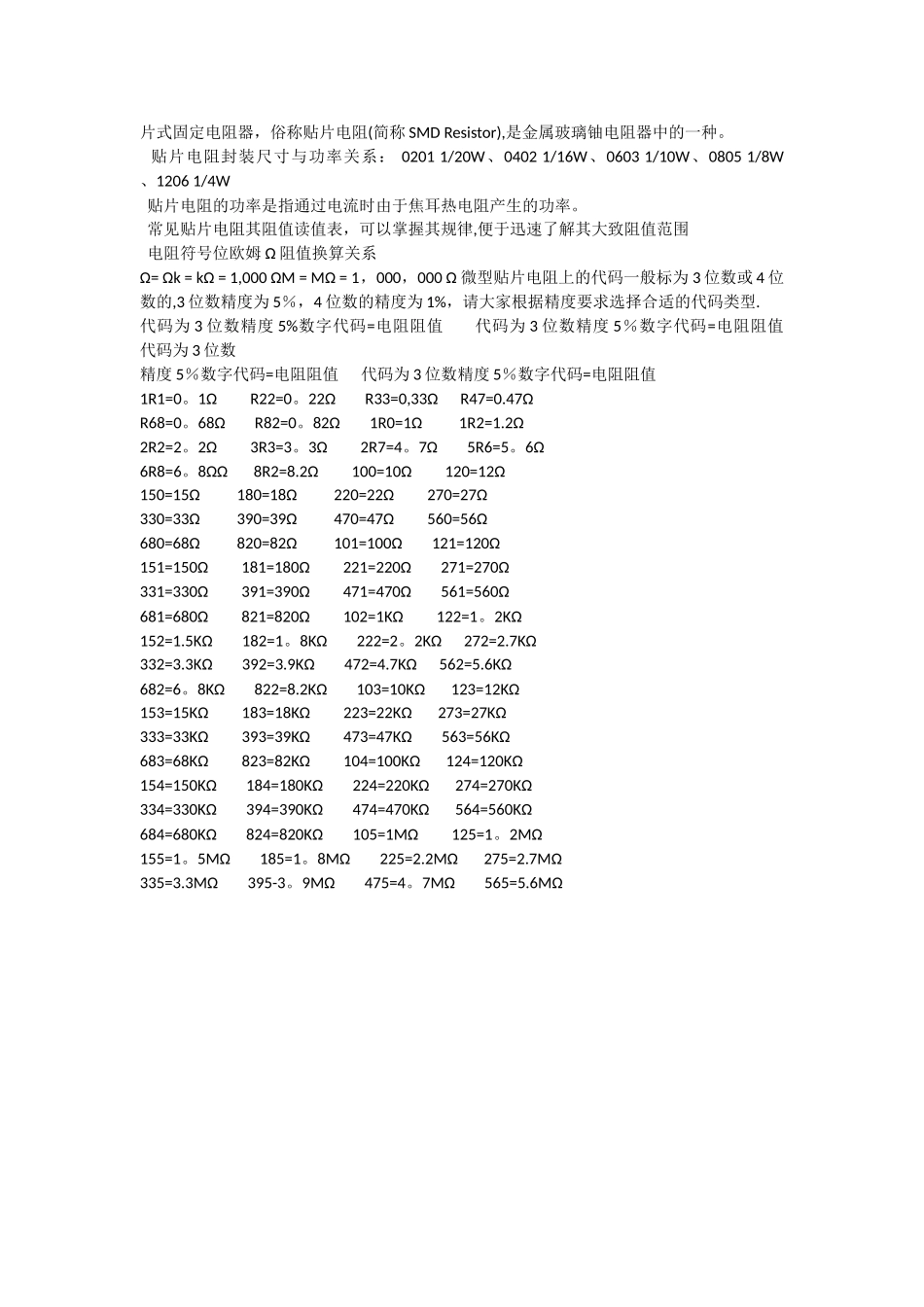

片式固定电阻器,俗称贴片电阻(简称 SMD Resistor),是金属玻璃铀电阻器中的一种。 贴片电阻封装尺寸与功率关系: 0201 1/20W、0402 1/16W、0603 1/10W、0805 1/8W 、1206 1/4W 贴片电阻的功率是指通过电流时由于焦耳热电阻产生的功率。 常见贴片电阻其阻值读值表,可以掌握其规律,便于迅速了解其大致阻值范围 电阻符号位欧姆 Ω 阻值换算关系Ω= Ωk = kΩ = 1,000 ΩM = MΩ = 1,000,000 Ω 微型贴片电阻上的代码一般标为 3 位数或 4 位数的,3 位数精度为 5%,4 位数的精度为 1%,请大家根据精度要求选择合适的代码类型.代码为 3 位数精度 5%数字代码=电阻阻值 代码为 3 位数精度 5%数字代码=电阻阻值 代码为 3 位数精度 5%数字代码=电阻阻值 代码为 3 位数精度 5%数字代码=电阻阻值 1R1=0。1Ω R22=0。22Ω R33=0,33Ω R47=0.47Ω R68=0。68Ω R82=0。82Ω 1R0=1Ω 1R2=1.2Ω 2R2=2。2Ω 3R3=3。3Ω 2R7=4。7Ω 5R6=5。6Ω 6R8=6。8ΩΩ 8R2=8.2Ω 100=10Ω 120=12Ω 150=15Ω 180=18Ω 220=22Ω 270=27Ω 330=33Ω 390=39Ω 470=47Ω 560=56Ω 680=68Ω 820=82Ω 101=100Ω 121=120Ω 151=150Ω 181=180Ω 221=220Ω 271=270Ω 331=330Ω 391=390Ω 471=470Ω 561=560Ω 681=680Ω 821=820Ω 102=1KΩ 122=1。2KΩ 152=1.5KΩ 182=1。8KΩ 222=2。2KΩ 272=2.7KΩ 332=3.3KΩ 392=3.9KΩ 472=4.7KΩ 562=5.6KΩ 682=6。8KΩ 822=8.2KΩ 103=10KΩ 123=12KΩ 153=15KΩ 183=18KΩ 223=22KΩ 273=27KΩ 333=33KΩ 393=39KΩ 473=47KΩ 563=56KΩ 683=68KΩ 823=82KΩ 104=100KΩ 124=120KΩ 154=150KΩ 184=180KΩ 224=220KΩ 274=270KΩ 334=330KΩ 394=390KΩ 474=470KΩ 564=560KΩ 684=680KΩ 824=820KΩ 105=1MΩ 125=1。2MΩ 155=1。5MΩ 185=1。8MΩ 225=2.2MΩ 275=2.7MΩ 335=3.3MΩ 395-3。9MΩ 475=4。7MΩ 565=5.6MΩ
