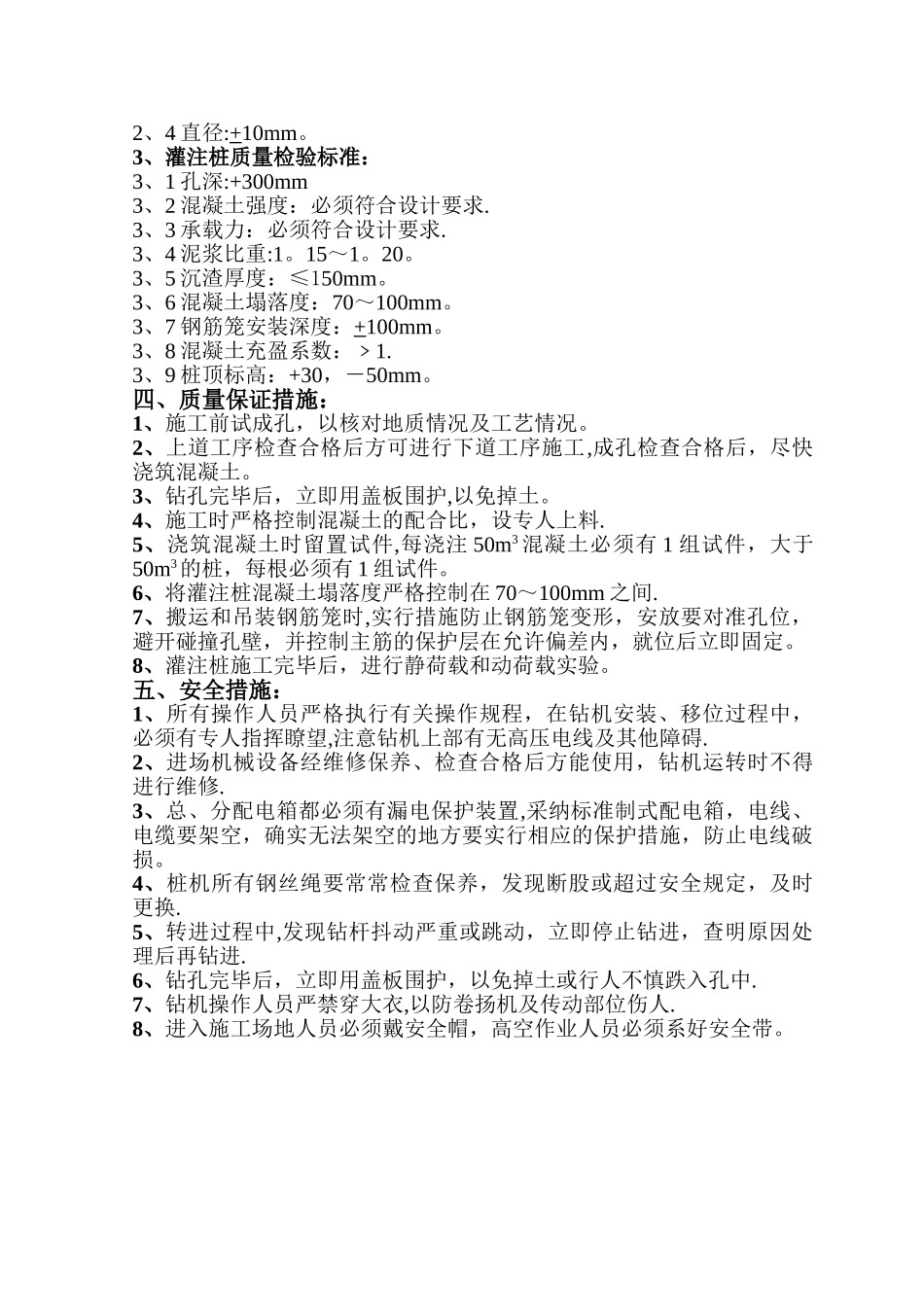

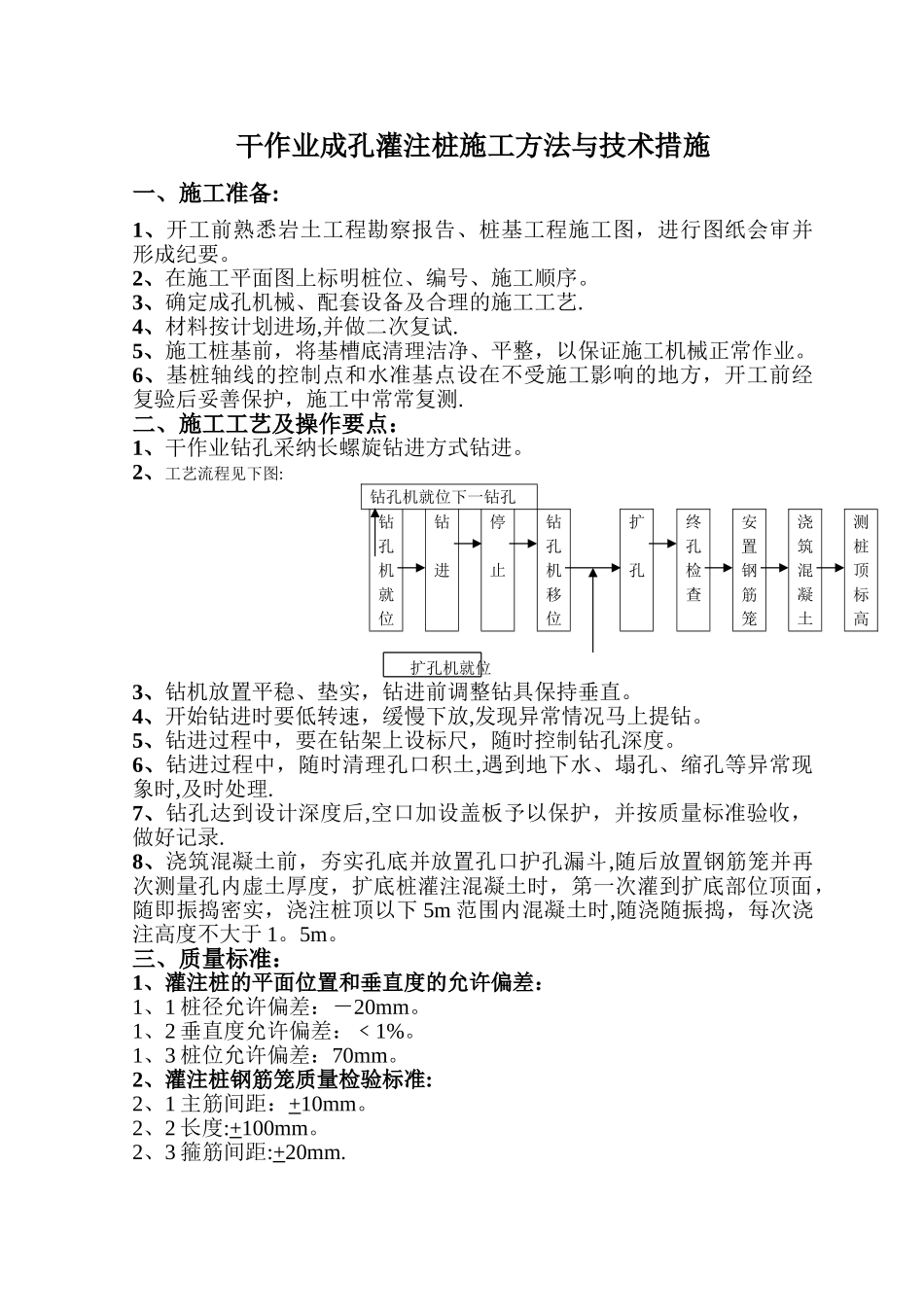

干作业成孔灌注桩施工方法与技术措施一、施工准备:1、开工前熟悉岩土工程勘察报告、桩基工程施工图，进行图纸会审并形成纪要。2、在施工平面图上标明桩位、编号、施工顺序。3、确定成孔机械、配套设备及合理的施工工艺.4、材料按计划进场,并做二次复试.5、施工桩基前，将基槽底清理洁净、平整，以保证施工机械正常作业。6、基桩轴线的控制点和水准基点设在不受施工影响的地方，开工前经复验后妥善保护，施工中常常复测.二、施工工艺及操作要点：1、干作业钻孔采纳长螺旋钻进方式钻进。2、工艺流程见下图:钻孔机就位下一钻孔钻孔机就位钻进停止钻孔机移位扩孔终孔检查安置钢筋笼浇筑混凝土测桩顶标高扩孔机就位 3、钻机放置平稳、垫实，钻进前调整钻具保持垂直。4、开始钻进时要低转速，缓慢下放,发现异常情况马上提钻。5、钻进过程中，要在钻架上设标尺，随时控制钻孔深度。6、钻进过程中，随时清理孔口积土,遇到地下水、塌孔、缩孔等异常现象时,及时处理.7、钻孔达到设计深度后,空口加设盖板予以保护，并按质量标准验收，做好记录.8、浇筑混凝土前，夯实孔底并放置孔口护孔漏斗,随后放置钢筋笼并再次测量孔内虚土厚度，扩底桩灌注混凝土时，第一次灌到扩底部位顶面，随即振捣密实，浇注桩顶以下 5m 范围内混凝土时,随浇随振捣，每次浇注高度不大于 1。5m。三、质量标准：1、灌注桩的平面位置和垂直度的允许偏差：1、1 桩径允许偏差：－20mm。1、2 垂直度允许偏差：﹤1%。1、3 桩位允许偏差：70mm。2、灌注桩钢筋笼质量检验标准:2、1 主筋间距：+10mm。2、2 长度:+100mm。2、3 箍筋间距:+20mm.2、4 直径:+10mm。3、灌注桩质量检验标准：3、1 孔深:+300mm3、2 混凝土强度：必须符合设计要求.3、3 承载力：必须符合设计要求.3、4 泥浆比重:1。15～1。20。3、5 沉渣厚度：≤150mm。3、6 混凝土塌落度：70～100mm。3、7 钢筋笼安装深度：+100mm。3、8 混凝土充盈系数：﹥1.3、9 桩顶标高：+30，－50mm。四、质量保证措施：1、施工前试成孔，以核对地质情况及工艺情况。2、上道工序检查合格后方可进行下道工序施工,成孔检查合格后，尽快浇筑混凝土。3、钻孔完毕后，立即用盖板围护,以免掉土。4、施工时严格控制混凝土的配合比，设专人上料.5、浇筑混凝土时留置试件,每浇注 50m3 混凝土必须有 1 组试件，大于50m3的桩，每根必须有 1 组试件。6、将灌注桩混凝土塌落度严格控制在 70～100mm 之间.7、搬运和吊装钢筋笼时,实行措...
