广联达软件实训总结

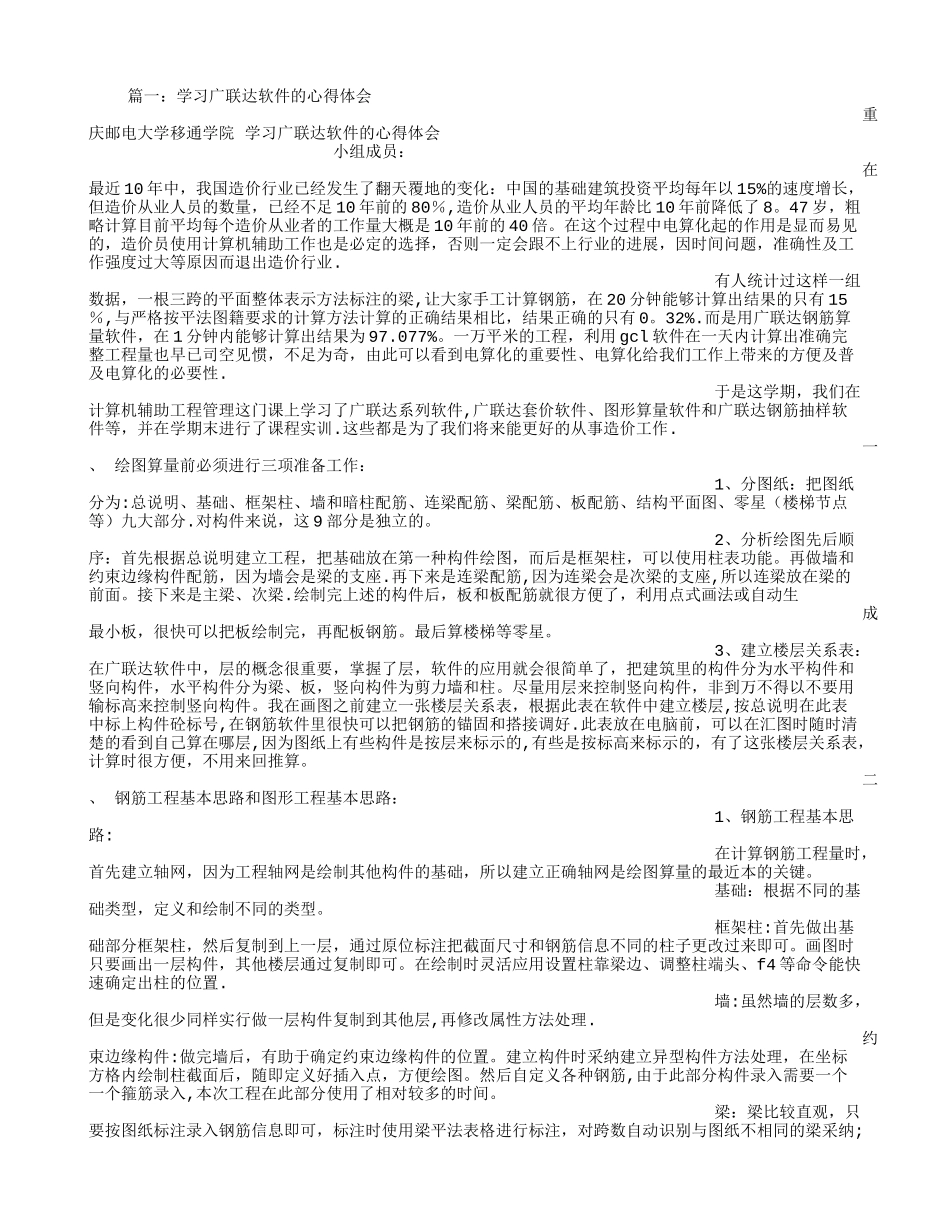

篇一：学习广联达软件的心得体会重 庆邮电大学移通学院 学习广联达软件的心得体会小组成员：在最近 10 年中，我国造价行业已经发生了翻天覆地的变化：中国的基础建筑投资平均每年以 15%的速度增长，但造价从业人员的数量，已经不足 10 年前的 80％,造价从业人员的平均年龄比 10 年前降低了 8。47 岁，粗略计算目前平均每个造价从业者的工作量大概是 10 年前的 40 倍。在这个过程中电算化起的作用是显而易见的，造价员使用计算机辅助工作也是必定的选择，否则一定会跟不上行业的进展，因时间问题，准确性及工作强度过大等原因而退出造价行业.有人统计过这样一组数据，一根三跨的平面整体表示方法标注的梁,让大家手工计算钢筋，在 20 分钟能够计算出结果的只有 15 ％,与严格按平法图籍要求的计算方法计算的正确结果相比，结果正确的只有 0。32%.而是用广联达钢筋算量软件，在 1 分钟内能够计算出结果为 97.077%。一万平米的工程，利用 gcl 软件在一天内计算出准确完整工程量也早已司空见惯，不足为奇，由此可以看到电算化的重要性、电算化给我们工作上带来的方便及普及电算化的必要性.于是这学期，我们在计算机辅助工程管理这门课上学习了广联达系列软件,广联达套价软件、图形算量软件和广联达钢筋抽样软件等，并在学期末进行了课程实训.这些都是为了我们将来能更好的从事造价工作.一 、 绘图算量前必须进行三项准备工作：1、分图纸：把图纸分为:总说明、基础、框架柱、墙和暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星（楼梯节点等）九大部分.对构件来说，这 9 部分是独立的。2、分析绘图先后顺序：首先根据总说明建立工程，把基础放在第一种构件绘图，而后是框架柱，可以使用柱表功能。再做墙和约束边缘构件配筋，因为墙会是梁的支座.再下来是连梁配筋,因为连梁会是次梁的支座,所以连梁放在梁的前面。接下来是主梁、次梁.绘制完上述的构件后，板和板配筋就很方便了，利用点式画法或自动生成最小板，很快可以把板绘制完，再配板钢筋。最后算楼梯等零星。3、建立楼层关系表：在广联达软件中，层的概念很重要，掌握了层，软件的应用就会很简单了，把建筑里的构件分为水平构件和竖向构件，水平构件分为梁、板，竖向构件为剪力墙和柱。尽量用层来控制竖向构件，非到万不得以不要用输标高来控制竖向构件。我在画图之前建立一张楼层关系表，根据此表在软件中建立楼层,按总说明在此表中标上构件砼标号,在钢筋软件...
