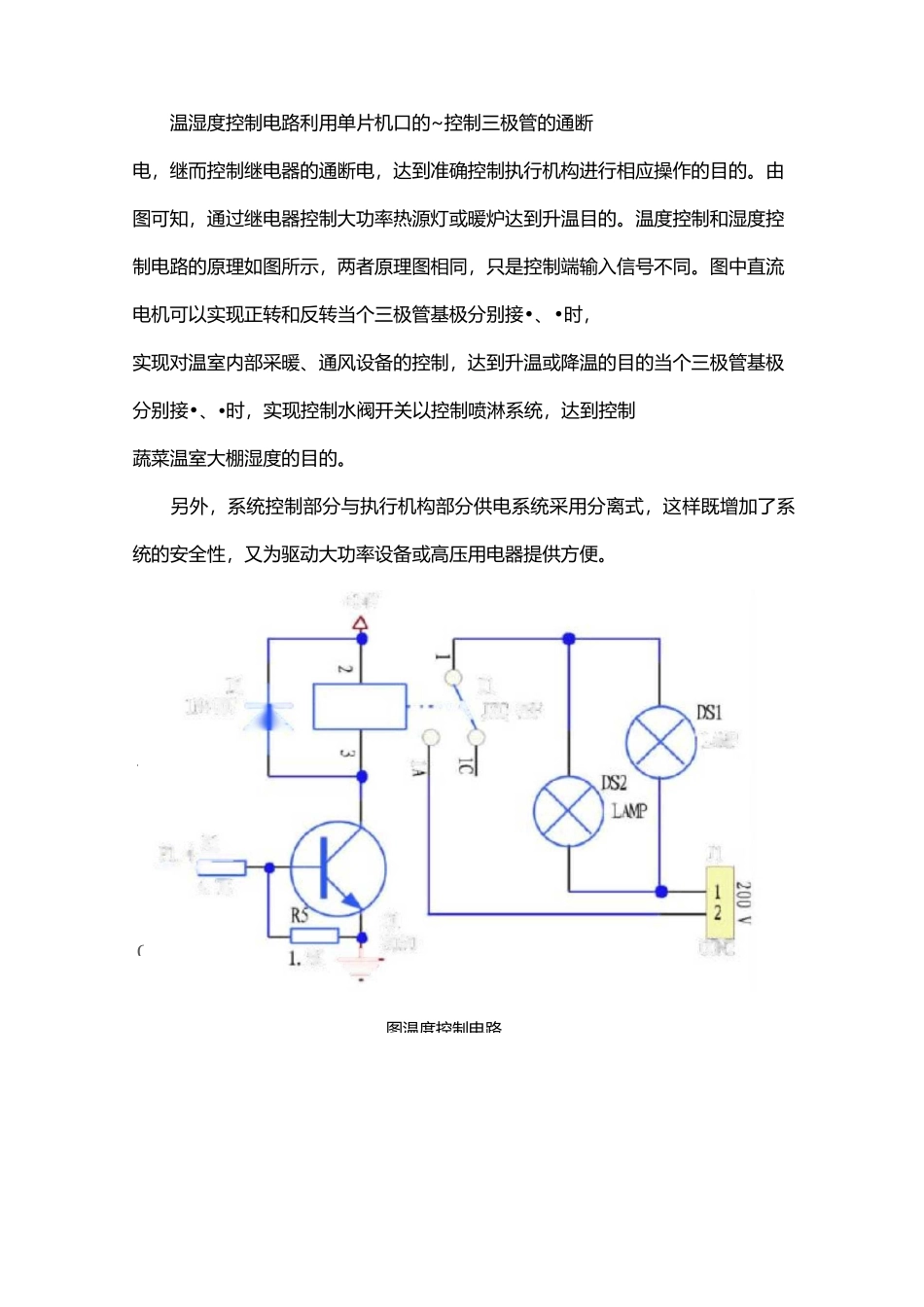

蔬菜温室大棚温湿度控制系统随着农业产业规模不断扩大和大棚技术的不断普及，温室大棚数量不断增多。温湿度控制是蔬菜大棚一个重要的控制环节。托普物联网设计了基于单片机和温湿度传感器采集数据的温湿度控制系统。温湿度太低，蔬菜会被冻死或停止生长，因此应将温湿度始终控制在适合蔬菜生长的范围内。传统的温度控制是在温室大棚内悬挂温度计，工人根据读取的温度值调节大棚内的温度而湿度控制只能依据工人的经验做出判断是否需要灌溉。这种靠人工控制温湿度的方式方法，既耗人力，又不精确，传统的温湿度调控措施表现出极大的局限性。温湿度控制系统基本工作原理系统核心架构如图所示，单片机通过温湿度传感器采集蔬菜温室大棚里的温度和湿度参数，并同时显示于显示模块和上位机电脑上。操控者既可以通过上位机输入控制指令实现当前和历史温湿度查询，也可以现场通过温湿度显示模块观察当前温湿度读数，并通过上位机远程设定和修改适合蔬菜生长期的温湿度阀值。系统根据当前温湿度阀值驱动继电器，控制执行机构进行相应操作，达到控制蔬菜温室大棚温湿度的效果。图温湿度控制系统原理温湿度控制系统硬件设计系统采用模块化设计，方便系统的升级、功能扩展或根据用户需求而定制和改造不同功能模块，既方便了设计、调试和维修，也大大增强了系统的实用性温湿度数据采集电路采用数字温湿度传感器采集温室大棚的温湿度。它是一款含有已校准数字信号输出的温湿度复合传感器，具有品质卓越、响应快、抗干扰能力强、体积小、功耗低、性价比高等优点，信号传输距离可达以上，是各类应用甚至最为苛刻的应用场合的最佳选择。系统温湿度数据采集电路如图所示。温湿度控制电路TFFX图单片机与接口电3斗 01QRXD+24LAMiJIOOQi8055K士DImm7PL4^L—-i<7KKI"\JZL-7FT图温度控制电路温湿度控制电路利用单片机口的~控制三极管的通断电，继而控制继电器的通断电，达到准确控制执行机构进行相应操作的目的。由图可知，通过继电器控制大功率热源灯或暖炉达到升温目的。温度控制和湿度控制电路的原理如图所示，两者原理图相同，只是控制端输入信号不同。图中直流电机可以实现正转和反转当个三极管基极分别接•、•时，实现对温室内部采暖、通风设备的控制，达到升温或降温的目的当个三极管基极分别接•、•时，实现控制水阀开关以控制喷淋系统，达到控制蔬菜温室大棚湿度的目的。另外，系统控制部分与执行机构部分供电系统采用分离式，这样既增加了系统的安全性，又为...
