车辆出入管理系统方案设计

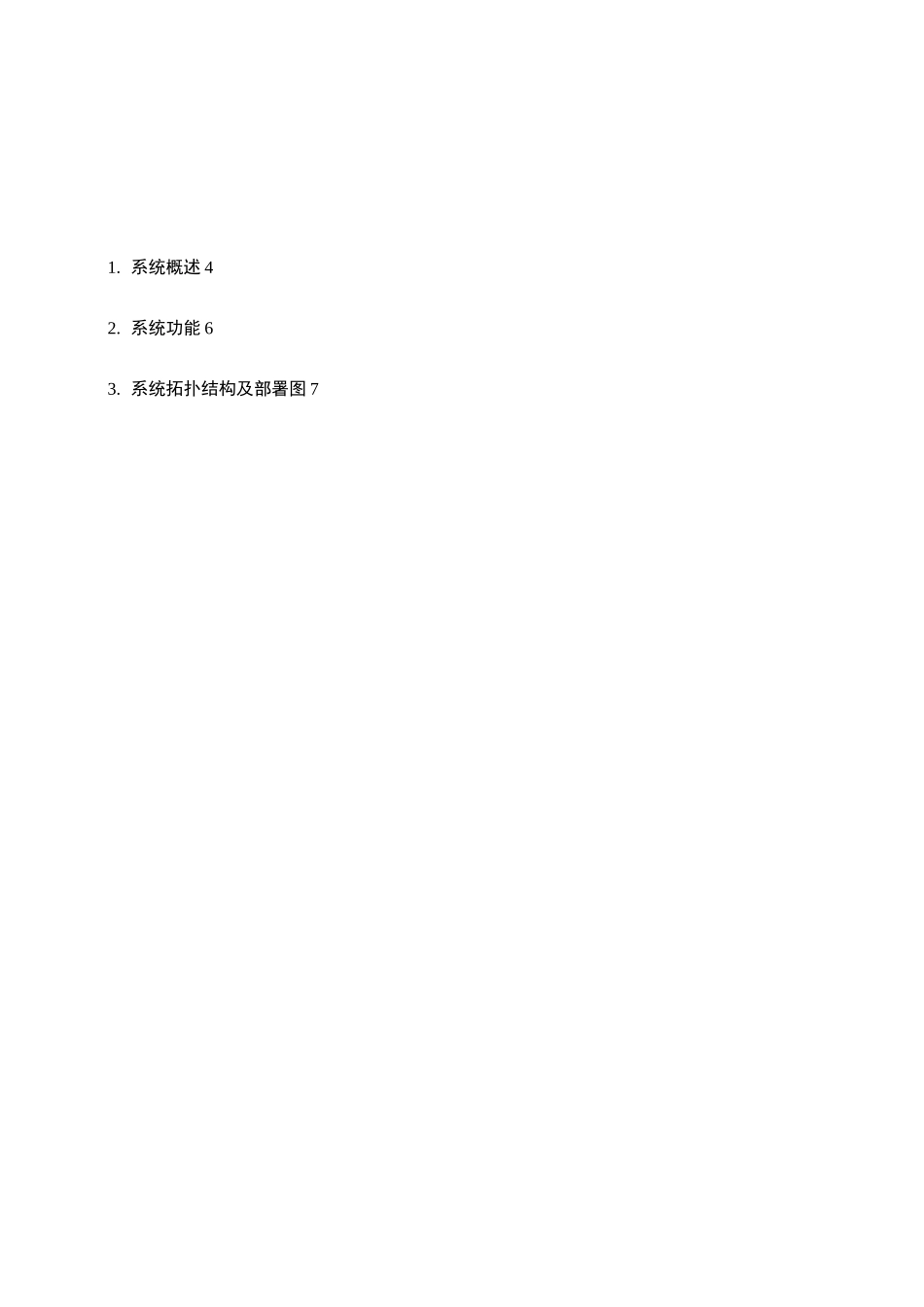

第 1 页，共 8 页RFID 车辆出入管理系统方案^FENGHUO陕西烽火通信集团有限公司1. 系统概述 42. 系统功能 63. 系统拓扑结构及部署图 71. 系统概述本系统采用先进的 RFID 技术与车辆管理系统相结合，提供独立、不间断的数据采集系统，实现对车辆通行的自动验放等管理。将车辆信息与放置在车内或挡风玻璃上的电子标签绑定。当附加了电子标签的车辆通过读写器控制的车道时，读写器自动以非接触、远距离读取方式获得通过车辆的基本数据信息，据此对通过车辆作出自动登记、查验等处理图一：车辆管理系统应用示意图2. 系统目标＞车辆驶入，检测车辆是否合法。合法车辆允许进入，非法车辆需停车检查＞对非法车辆进行登记，发放临时电子标签。＞车辆驶出，检测车辆是否合法，有无电子标签。收回临时电子标签。＞对无证和违规车辆进行路障拦截淒写车辆驶入警戒区读取车证 ID号发放临时卡停车检查办理登记手续车辆驶入3. 系统工作原理RFID 车辆管理系统涉及发卡、数据采集、记录查询等环节，本节着重介绍与车辆通行密切相关的数据采集和处理部分图二：车辆驶入处理流程是是否是是否发放临时卡生成车辆出入记录车辆准备驶入生成发卡记厂、否禁止驶入厂ff根据 ID 号查询缓存内的车号号以绿色显示在大屏，供警卫查看获得的车号是否在当前缓存获得拍照系统拍到的当前车生成告警事件记录拍照获得的车排号，以红色显示在大屏，指示灯灯变红车辆压地感线圈启动拍照系统抓拍车号车辆驶入警戒区读取车证号停车检查处理车辆压地感线圈启动拍照系统抓拍车号车辆驶出交还临时卡，系统注销图三：车辆驶出处理流程4.系统组成系统由车载电子标签、读写器、照牌系统、路障系统组成5.系统功能自动识别、智能控制车辆进入识别范围后，读写器自动读取电子标签上的信息，自动判定能否让车辆正常通过。同时判断电子标签的有效性，并启动相应的交通设施，也可发出警告给必要的提示。是否是根据 ID 号查询数据库提取车牌号码-存4 获得的车号是、 否 是否为临时卡车辆准备获得拍照系统拍到的当前车禁止驶生成告警事件记生成车辆出入记录■.录指示灯变离视频抓拍功能车辆进入抓拍范围后，自动实现对进入车辆的拍摄，并通过车牌识别仪，提取车辆的车牌号码进行比对，用于辅助查询。报警提示功能根据需要选择警灯、语音方式来提示非法卡、未授权卡，并在报警时提供联动信号进行自动抓拍。路障功能运用 RFID 的技术优势，通过车辆信息自动识别、数据库资料比对...
