建筑工程围挡图集

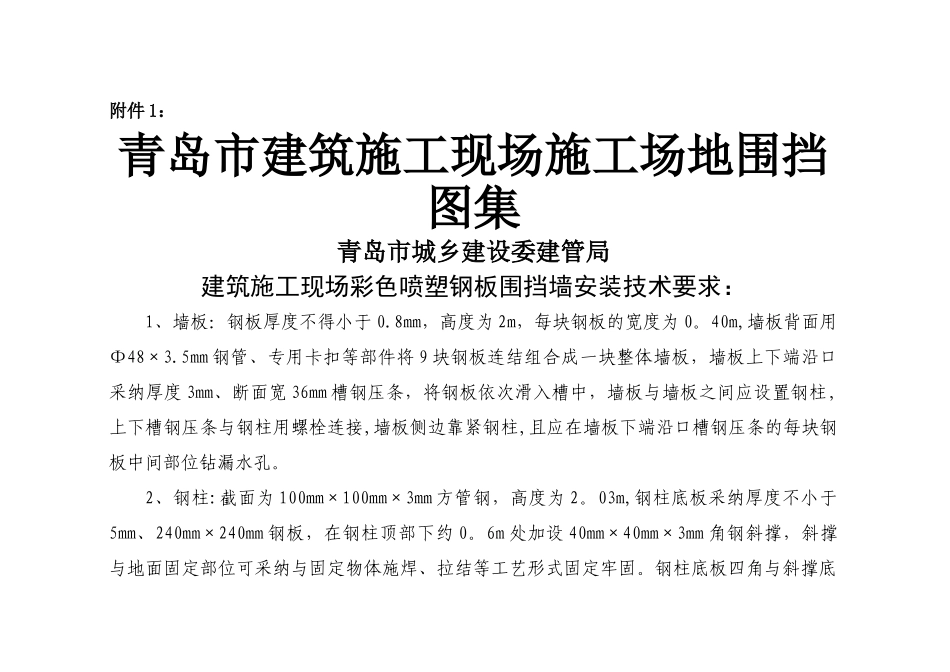

附件 1：青岛市建筑施工现场施工场地围挡图集青岛市城乡建设委建管局建筑施工现场彩色喷塑钢板围挡墙安装技术要求：1、墙板：钢板厚度不得小于 0.8mm，高度为 2m，每块钢板的宽度为 0。40m,墙板背面用Φ48×3.5mm 钢管、专用卡扣等部件将 9 块钢板连结组合成一块整体墙板，墙板上下端沿口采纳厚度 3mm、断面宽 36mm 槽钢压条，将钢板依次滑入槽中，墙板与墙板之间应设置钢柱,上下槽钢压条与钢柱用螺栓连接,墙板侧边靠紧钢柱,且应在墙板下端沿口槽钢压条的每块钢板中间部位钻漏水孔。2、钢柱:截面为 100mm×100mm×3mm 方管钢，高度为 2。03m,钢柱底板采纳厚度不小于5mm、240mm×240mm 钢板，在钢柱顶部下约 0。6m 处加设 40mm×40mm×3mm 角钢斜撑，斜撑与地面固定部位可采纳与固定物体施焊、拉结等工艺形式固定牢固。钢柱底板四角与斜撑底部应采纳膨胀螺栓与预埋混凝土柱基础连接固定，混凝土柱基础埋地深度不应小于 0。4m。3、墙体基础：围挡墙必须设置混凝土或砖混基础,基础高度不低于 0.2m,宽度不小于0.24m, 混凝土或砖混基础砌筑砂浆必须满足法律规范要求，严禁使用粘土、杂土砌筑。工具式彩色喷塑钢板围挡墙安装参考图（正立面图）工具式彩色喷塑钢板围挡墙安装参考图（侧立面图）工具式彩色喷塑钢板围挡墙的钢板和立柱颜色工具式彩色喷塑钢板围挡墙美化的钢板图案和颜色工具式彩色喷塑钢板围挡墙宣传参考图例（文字或主图案的高度为 90cm）工具式彩色喷塑钢板围挡墙宣传样图工具式彩色喷塑钢板围挡墙美化、宣传装设数量和样式参考图工具式彩色喷塑钢板围挡墙宣传口号名 言 警 句1. 天行健，君子以自强不息。 2. 志当存高远. 3. 有志者事竟成。 4. 欲穷千里目,更上一层楼. 5. 锲而不舍，金石可镂. 6. 精诚所至，金石为开.7. 只要功夫深,铁杵磨成针。8. 勿以恶小而为之，勿以善小而不为。 9. 君子喻于义，小人喻于利. 10.不以规矩,无以成方圆。 11.采得百花成蜜后,为谁辛苦为谁甜. 12.差以毫厘,谬以千里。 13.凡事预则立,不预则废。 14.工欲善其事 , 必先利其器 。 15.海内存知己,天涯若比邻。 16.路遥知马力 , 日久见人心 。 17.十年树木，百年树人 . 18.闻道有先后，术业有专攻。19.先天下之忧而忧，后天下之乐而乐。 20.业精于勤，行成于思.21.千里之行，始于足下. 22.玉不琢，不成器;人不学,不知道. 23.爱人者，人恒爱之；敬人者，人恒敬之。24.海纳百川,有容乃大;壁立千仞，...
