建筑工程安全文明施工标准化图集

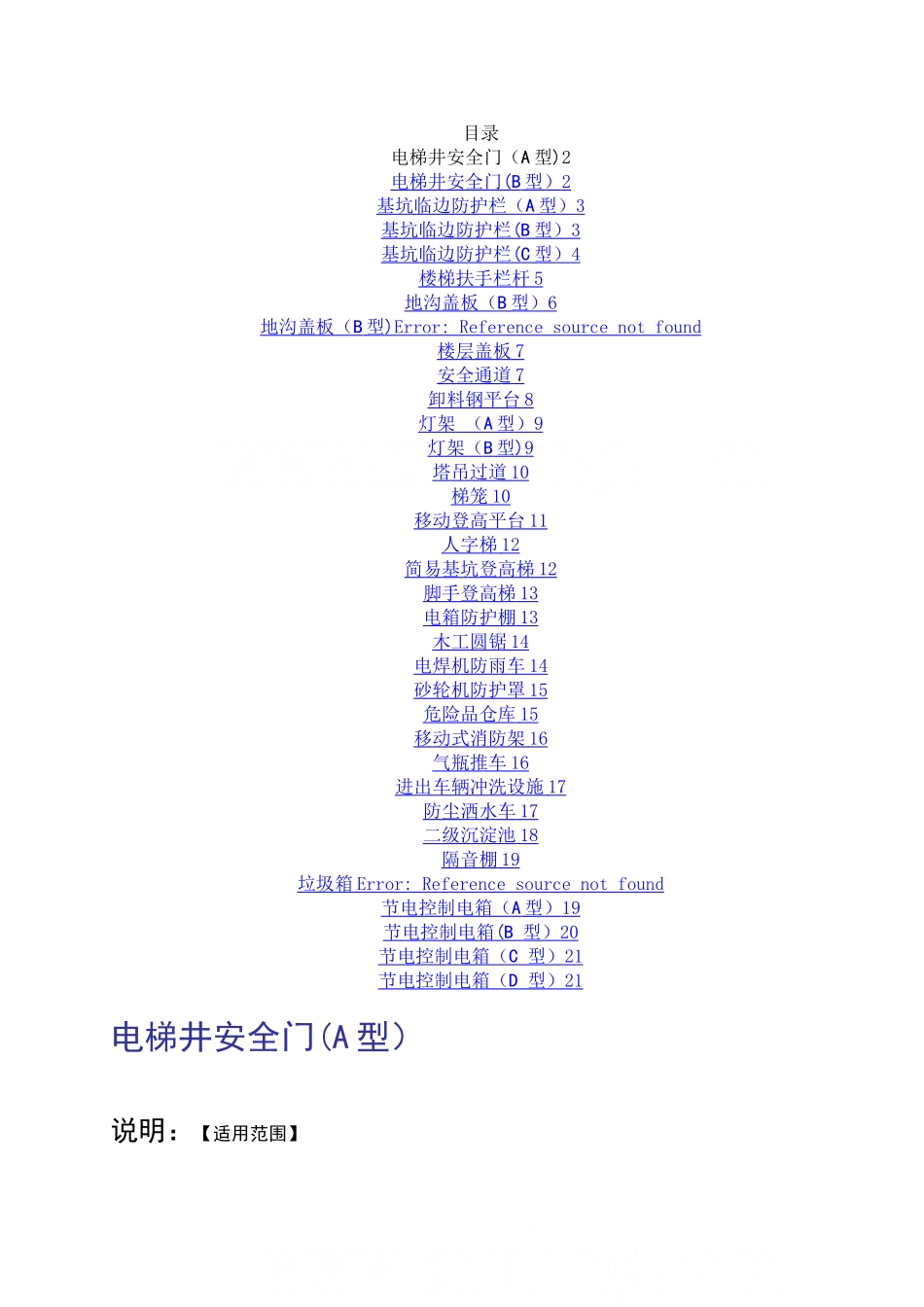

建筑工程安全文明施工标准化图集_第1页
1/22

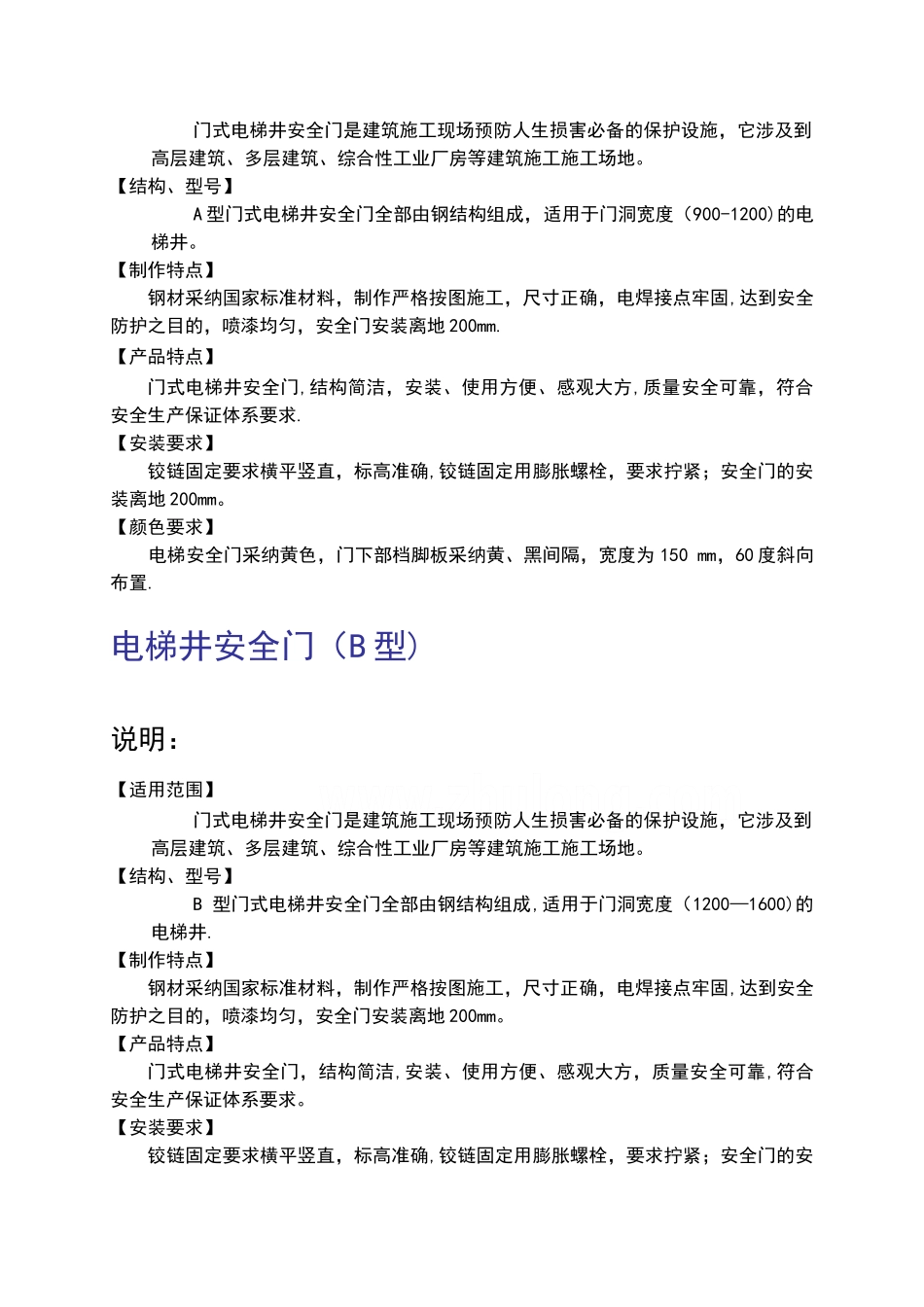

建筑工程安全文明施工标准化图集_第2页
2/22

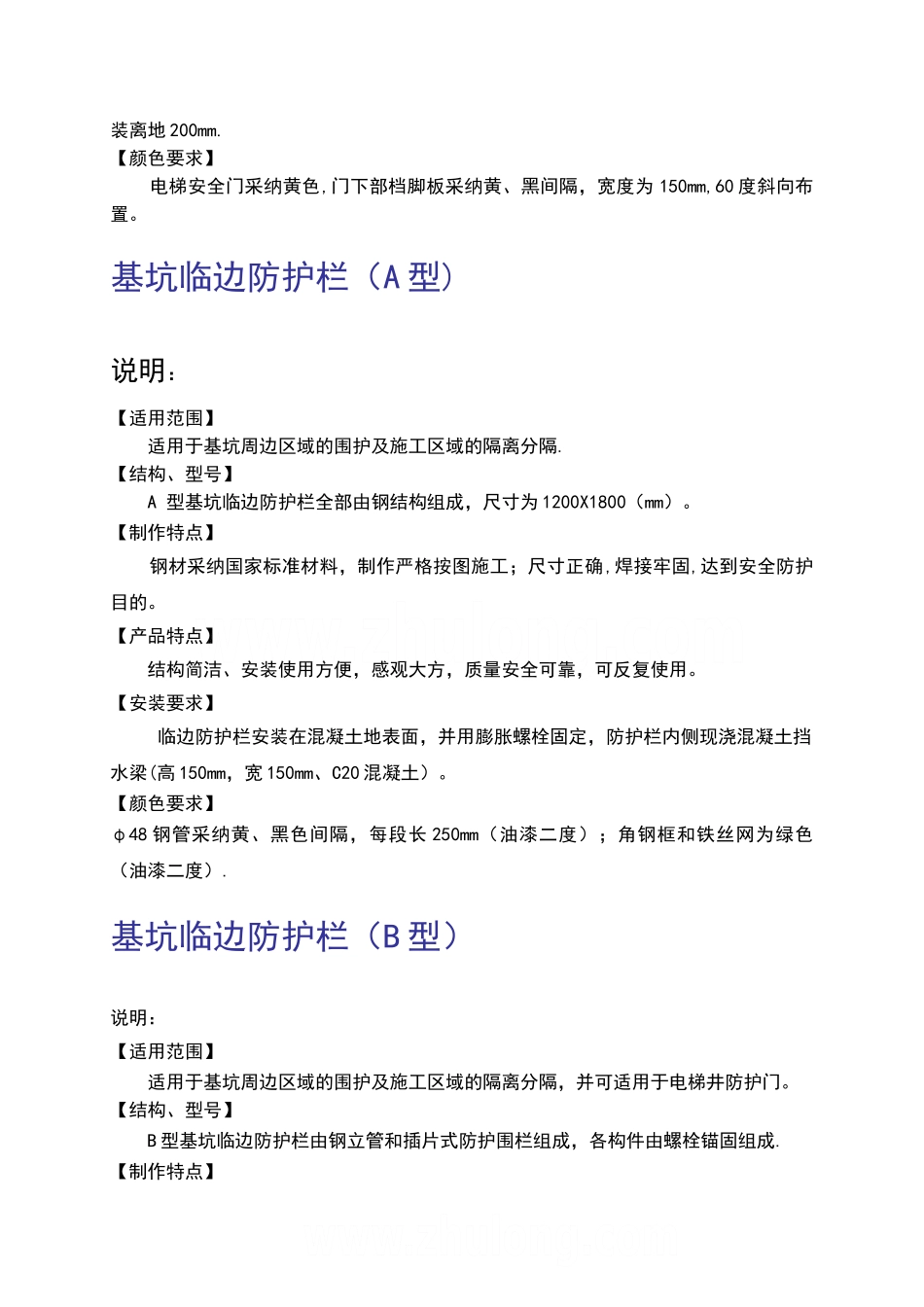

建筑工程安全文明施工标准化图集_第3页
3/22
目录电梯井安全门(A 型)2电梯井安全门 ( B 型) 2 基坑临边防护栏( A 型) 3 基坑临边防护栏 ( B 型) 3 基坑临边防护栏 ( C 型) 4 楼梯扶手栏杆 5 地沟盖板( B 型) 6 地沟盖板( B 型 ) Error: Reference source not found 楼层盖板 7 安全通道 7 卸料钢平台 8 灯架 ( A 型 ) 9 灯架 ( B 型 ) 9 塔吊过道 10 梯笼 10 移动登高平台 11 人字梯 12 简易基坑登高梯 12 脚手登高梯 13 电箱防护棚 13 木工圆锯 14 电焊机防雨车 14 砂轮机防护罩 15 危险品仓库 15 移动式消防架 16 气瓶推车 16 进出车辆冲洗设施 17 防尘洒水车 17 二级沉淀池 18 隔音棚 19 垃圾箱 Error: Reference source not found 节电控制电箱( A 型) 19 节电控制电箱 ( B 型) 20 节电控制电箱( C 型) 21 节电控制电箱( D 型) 21 电梯井安全门(A 型)说明:【适用范围】门式电梯井安全门是建筑施工现场预防人生损害必备的保护设施,它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工施工场地。【结构、型号】A 型门式电梯井安全门全部由钢结构组成,适用于门洞宽度(900-1200)的电梯井。 【制作特点】钢材采纳国家标准材料,制作严格按图施工,尺寸正确,电焊接点牢固,达到安全防护之目的,喷漆均匀,安全门安装离地 200mm.【产品特点】门式电梯井安全门,结构简洁,安装、使用方便、感观大方,质量安全可靠,符合安全生产保证体系要求.【安装要求】铰链固定要求横平竖直,标高准确,铰链固定用膨胀螺栓,要求拧紧;安全门的安装离地 200mm。【颜色要求】 电梯安全门采纳黄色,门下部档脚板采纳黄、黑间隔,宽度为 150 mm,60 度斜向布置.电梯井安全门(B 型)说明:【适用范围】门式电梯井安全门是建筑施工现场预防人生损害必备的保护设施,它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工施工场地。【结构、型号】B 型门式电梯井安全门全部由钢结构组成,适用于门洞宽度(1200—1600)的电梯井.【制作特点】钢材采纳国家标准材料,制作严格按图施工,尺寸正确,电焊接点牢固,达到安全防护之目的,喷漆均匀,安全门安装离地 200mm。【产品特点】门式电梯井安全门,结构简洁,安装、使用方便、感观大方,质量安全可靠,符合安全生产保证体系要求。【安装要求】铰链固定要求横平竖直,标高准确,铰链固定用膨胀螺栓,要求拧紧;安全门...
