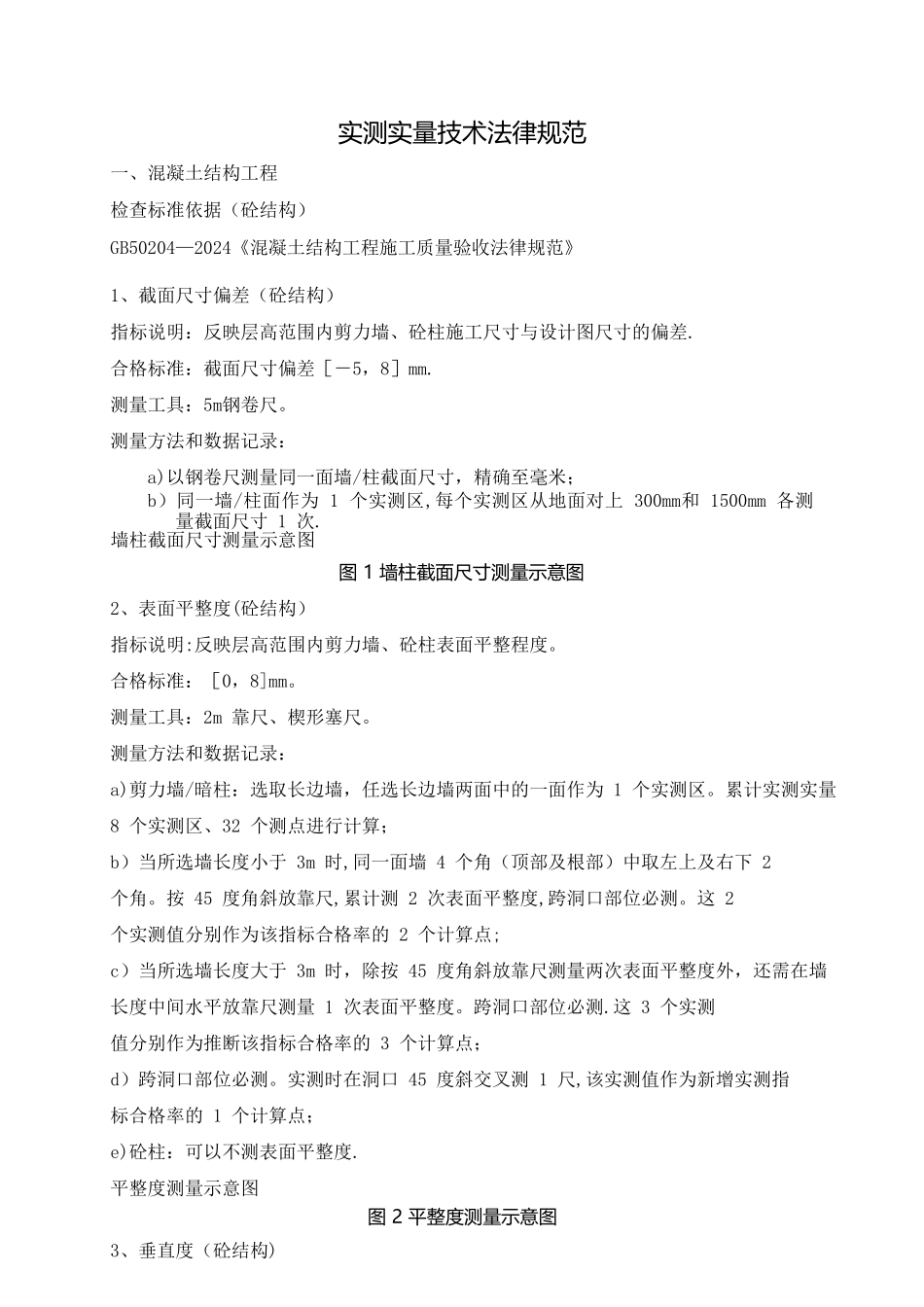

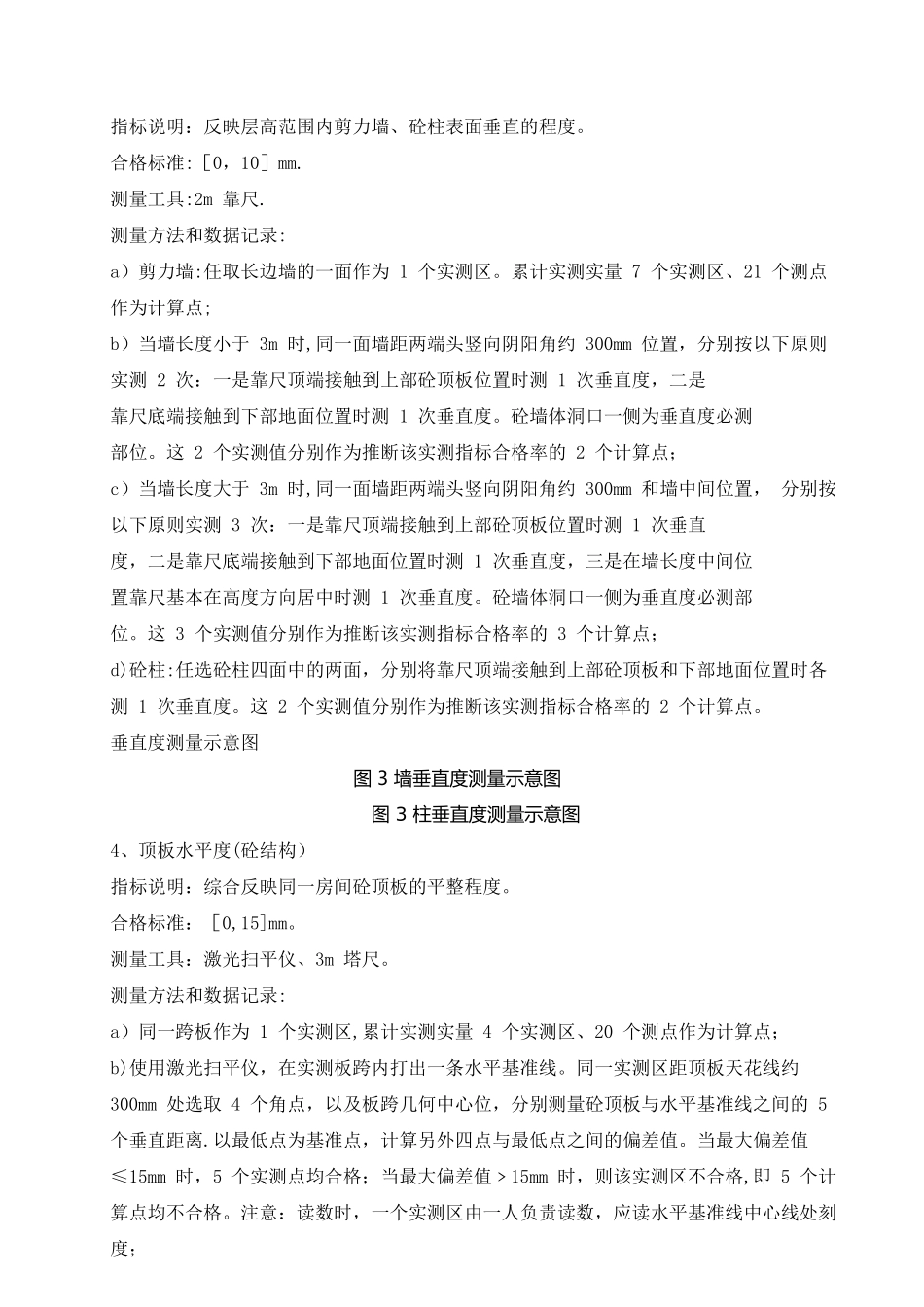

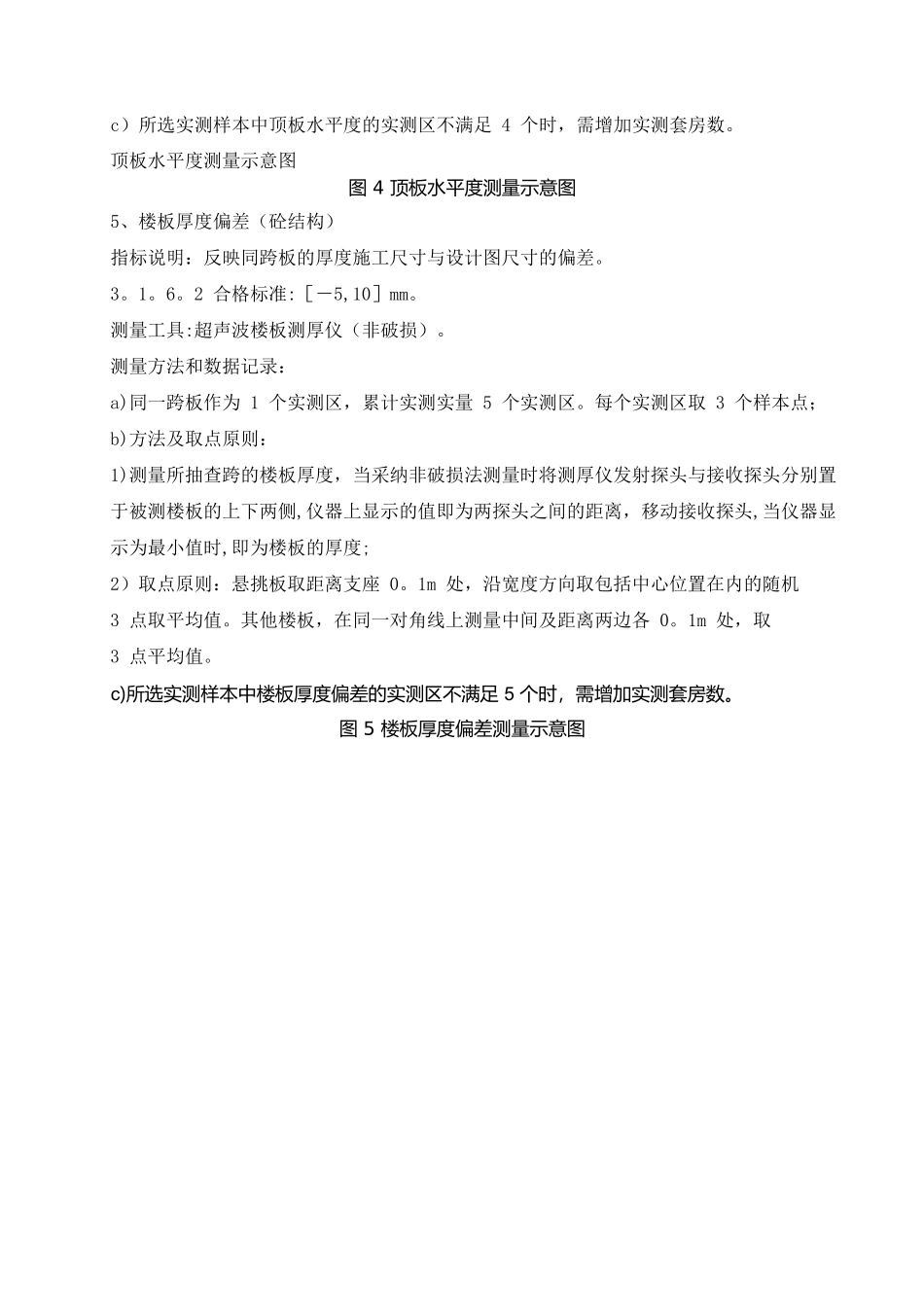

实测实量技术法律规范一、混凝土结构工程检查标准依据（砼结构）GB50204—2024《混凝土结构工程施工质量验收法律规范》1、截面尺寸偏差（砼结构）指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差.合格标准：截面尺寸偏差［－5，8］mm.测量工具：5m钢卷尺。测量方法和数据记录：a)以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米；b）同一墙/柱面作为 1 个实测区,每个实测区从地面对上 300mm和 1500mm 各测量截面尺寸 1 次.墙柱截面尺寸测量示意图图 1 墙柱截面尺寸测量示意图2、表面平整度(砼结构）指标说明:反映层高范围内剪力墙、砼柱表面平整程度。合格标准：［0，8]mm。测量工具：2m 靠尺、楔形塞尺。测量方法和数据记录：a)剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为 1 个实测区。累计实测实量 8 个实测区、32 个测点进行计算；b）当所选墙长度小于 3m 时,同一面墙 4 个角（顶部及根部）中取左上及右下 2个角。按 45 度角斜放靠尺,累计测 2 次表面平整度,跨洞口部位必测。这 2个实测值分别作为该指标合格率的 2 个计算点;c）当所选墙长度大于 3m 时，除按 45 度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量 1 次表面平整度。跨洞口部位必测.这 3 个实测值分别作为推断该指标合格率的 3 个计算点；d）跨洞口部位必测。实测时在洞口 45 度斜交叉测 1 尺,该实测值作为新增实测指标合格率的 1 个计算点；e)砼柱：可以不测表面平整度.平整度测量示意图图 2 平整度测量示意图3、垂直度（砼结构)指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。合格标准:［0，10］mm.测量工具:2m 靠尺.测量方法和数据记录:a）剪力墙:任取长边墙的一面作为 1 个实测区。累计实测实量 7 个实测区、21 个测点作为计算点;b）当墙长度小于 3m 时,同一面墙距两端头竖向阴阳角约 300mm 位置，分别按以下原则实测 2 次：一是靠尺顶端接触到上部砼顶板位置时测 1 次垂直度，二是靠尺底端接触到下部地面位置时测 1 次垂直度。砼墙体洞口一侧为垂直度必测部位。这 2 个实测值分别作为推断该实测指标合格率的 2 个计算点；c）当墙长度大于 3m 时,同一面墙距两端头竖向阴阳角约 300mm 和墙中间位置， 分别按以下原则实测 3 次：一是靠尺顶端接触到上部砼顶板位置时测 1 次垂直度，二是靠尺底端接触到下部地面位置时测 1 次垂直度，三是在墙长...
