建筑工程钢筋识图基础知识

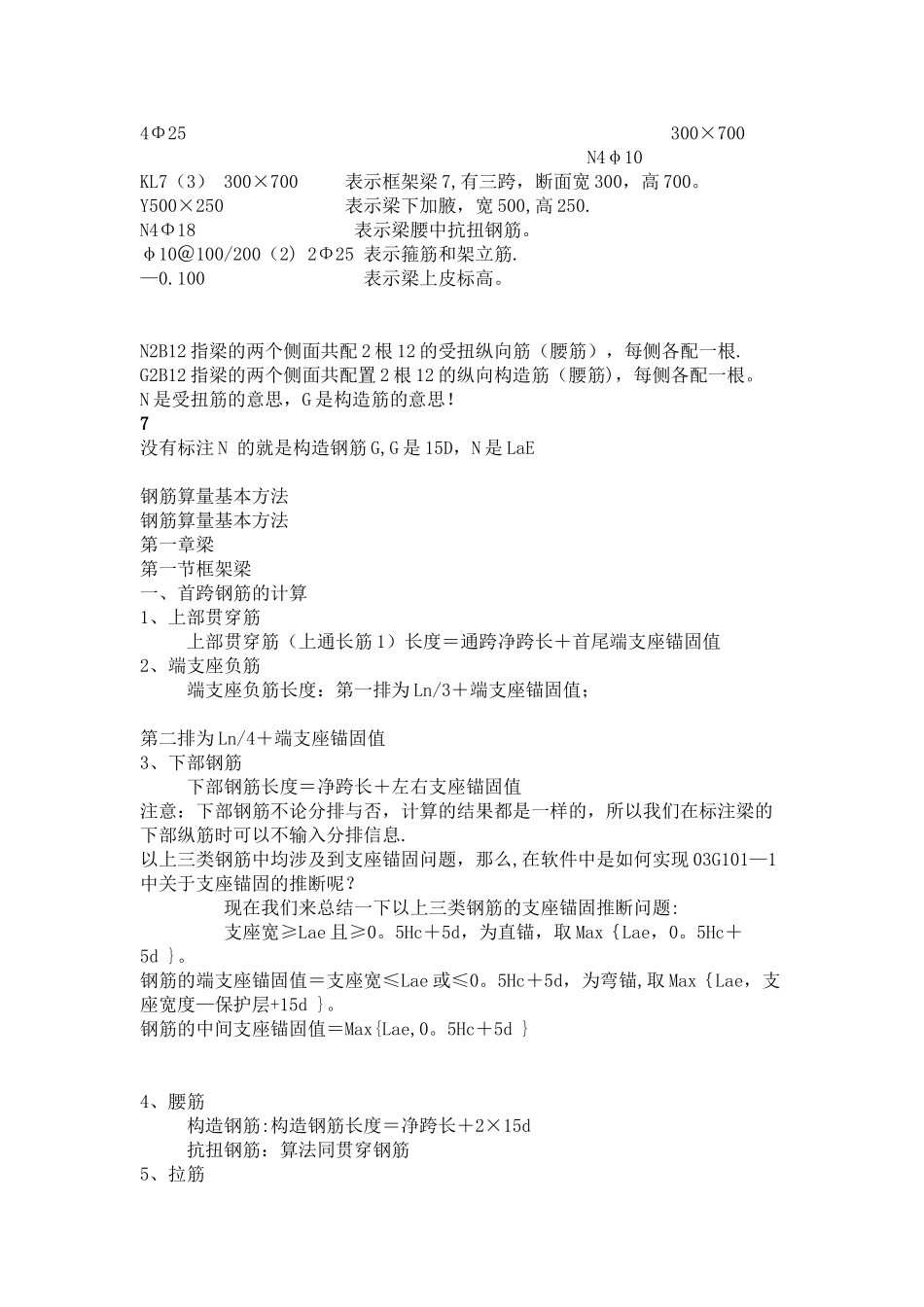

钢筋识图入门 一、箍筋表示方法: ⑴φ10＠100/200(2） 表示箍筋为 φ10 ，加密区间距 100，非加密区间距 200，全为双肢箍。 ⑵φ10＠100/200（4) 表示箍筋为 φ10 ，加密区间距 100，非加密区间距 200,全为四肢箍。 ⑶φ8@200（2） 表示箍筋为 φ8，间距为 200，双肢箍. ⑷φ8＠100(4)/150（2) 表示箍筋为 φ8,加密区间距 100,四肢箍,非加密区间距 150，双肢箍. 一、 梁上主筋和梁下主筋同时表示方法 : ⑴ 3Φ22，3Φ20 表示上部钢筋为 3Φ22， 下部钢筋为 3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为 2φ12， 下部钢筋为 3Φ18。 ⑶ 4Φ25,4Φ25 表示上部钢筋为 4Φ25， 下部钢筋为 4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为 3Φ25， 下部钢筋为 5Φ25. 二、 梁上部钢筋表示方法:（标在梁上支座处) ⑴ 2Φ20 表示两根 Φ20 的钢筋,通长布置,用于双肢箍。 ⑵ 2Φ22+（4Φ12) 表示 2Φ22 为通长，4φ12 架立筋,用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为 4Φ25,下排为 2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部,两根在中部,均匀布置。 三、 梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根 φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根 Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根 Φ22. ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根 Φ18。 四、 梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为 2Φ25，下排筋 4Φ25。 ⑶ 6Φ25 （—2 ）/4 表示有两排钢筋，上排筋为 2Φ25，不伸入支座，下排筋 4Φ25,全部伸入支座. ⑷ 2Φ25 + 3Φ22(—3)/ 5Φ25 表示有两排筋,上排筋为 5 根。2Φ25 伸入支座，3Φ22，不伸入支座.下排筋 5Φ25，通长布置。五、 标注示例:KL7（3)300×700 Y500×250 φ10@100/200(2） 2Φ25 N4Φ18 (-0。100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □--——--———--□—-———-—□--————————-□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7（3） 300×700 表示框架梁 7,有三跨，断面宽 300，高 700。Y500×250 表示梁下加腋，宽 500,高 250.N4Φ18 表示梁腰中抗扭钢筋。φ10＠100/200（2) 2Φ25 表示箍筋和架立筋.—0.100 表示梁...
