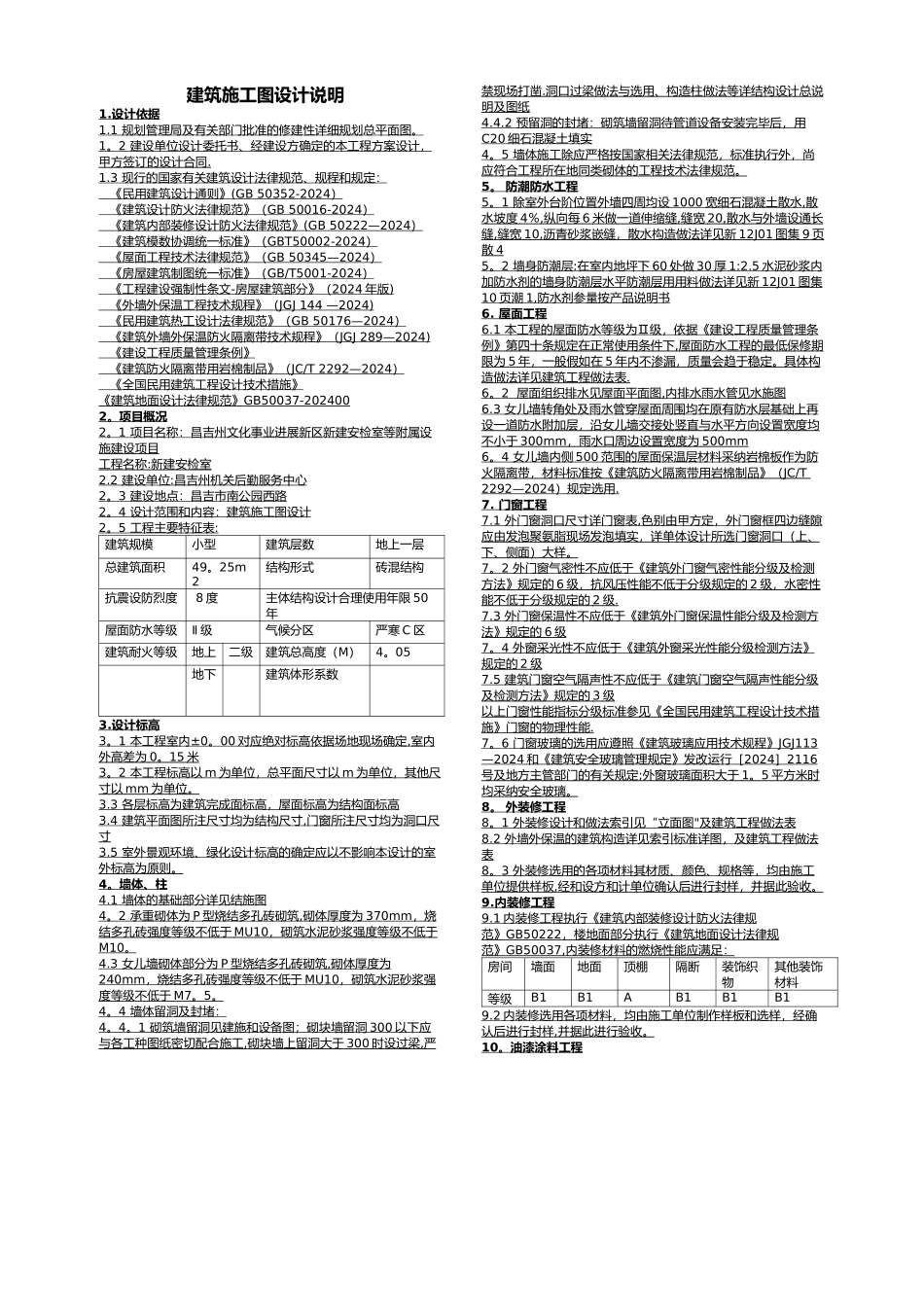

建筑施工图设计说明

建筑施工图设计说明1. 设计依据 1.1 规划管理局及有关部门批准的修建性详细规划总平面图。 1 。 2 建设单位设计委托书、经建设方确定的本工程方案设计， 甲方签订的设计合同 . 1.3 现行的国家有关建筑设计法律规范、规程和规定： 《民用建筑设计通则》 (GB 50352-2024 ） 《建筑设计防火法律规范》（ GB 50016-2024 ） 《建筑内部装修设计防火法律规范》 (GB 50222—2024 ） 《建筑模数协调统一标准》（ GBT50002-2024 ） 《屋面工程技术法律规范》（ GB 50345—2024 ） 《房屋建筑制图统一标准》（ GB/T5001-2024 ） 《工程建设强制性条文 - 房屋建筑部分》（ 2024 年版 ) 《外墙外保温工程技术规程》（ JGJ 144 —2024) 《民用建筑热工设计法律规范》（ GB 50176—2024 ） 《建筑外墙外保温防火隔离带技术规程》（ JGJ 289—2024) 《建设工程质量管理条例》 《建筑防火隔离带用岩棉制品》（ JC/T 2292—2024 ） 《全国民用建筑工程设计技术措施》 《建筑地面设计法律规范》 GB50037-202400 2 。项目概况 2 。 1 项目名称：昌吉州文化事业进展新区新建安检室等附属设 施建设项目工程名称 : 新建安检室 2.2 建设单位 : 昌吉州机关后勤服务中心 2 。 3 建设地点：昌吉市南公园西路 2 。 4 设计范围和内容：建筑施工图设计 2 。 5 工程主要特征表 : 建筑规模小型建筑层数地上一层总建筑面积49。25m2结构形式砖混结构抗震设防烈度 8 度主体结构设计合理使用年限 50年屋面防水等级Ⅱ 级气候分区严寒 C 区建筑耐火等级地上二级建筑总高度（M）4。05地下建筑体形系数3. 设计标高 3 。 1 本工程室内 ±0 。 00 对应绝对标高依据场地现场确定 , 室内 外高差为 0 。 15 米 3 。 2 本工程标高以 m 为单位，总平面尺寸以 m 为单位，其他尺 寸以 mm 为单位。 3.3 各层标高为建筑完成面标高，屋面标高为结构面标高 3.4 建筑平面图所注尺寸均为结构尺寸 , 门窗所注尺寸均为洞口尺 寸3.5 室外景观环境、绿化设计标高的确定应以不影响本设计的室 外标高为原则。4 。墙体、柱 4.1 墙体的基础部分详见结施图 4 。 2 承重砌体为 P 型烧结多孔砖砌筑 , 砌体厚度为 370mm ，烧 结多孔砖强度等级不低于 MU10 ，砌筑水泥砂浆强度等级不低于 M10 。 4.3 女儿墙砌体部分为 P 型烧结多孔砖砌筑 , 砌体厚度为 240m...
