建筑电气施工图设计说明范本02

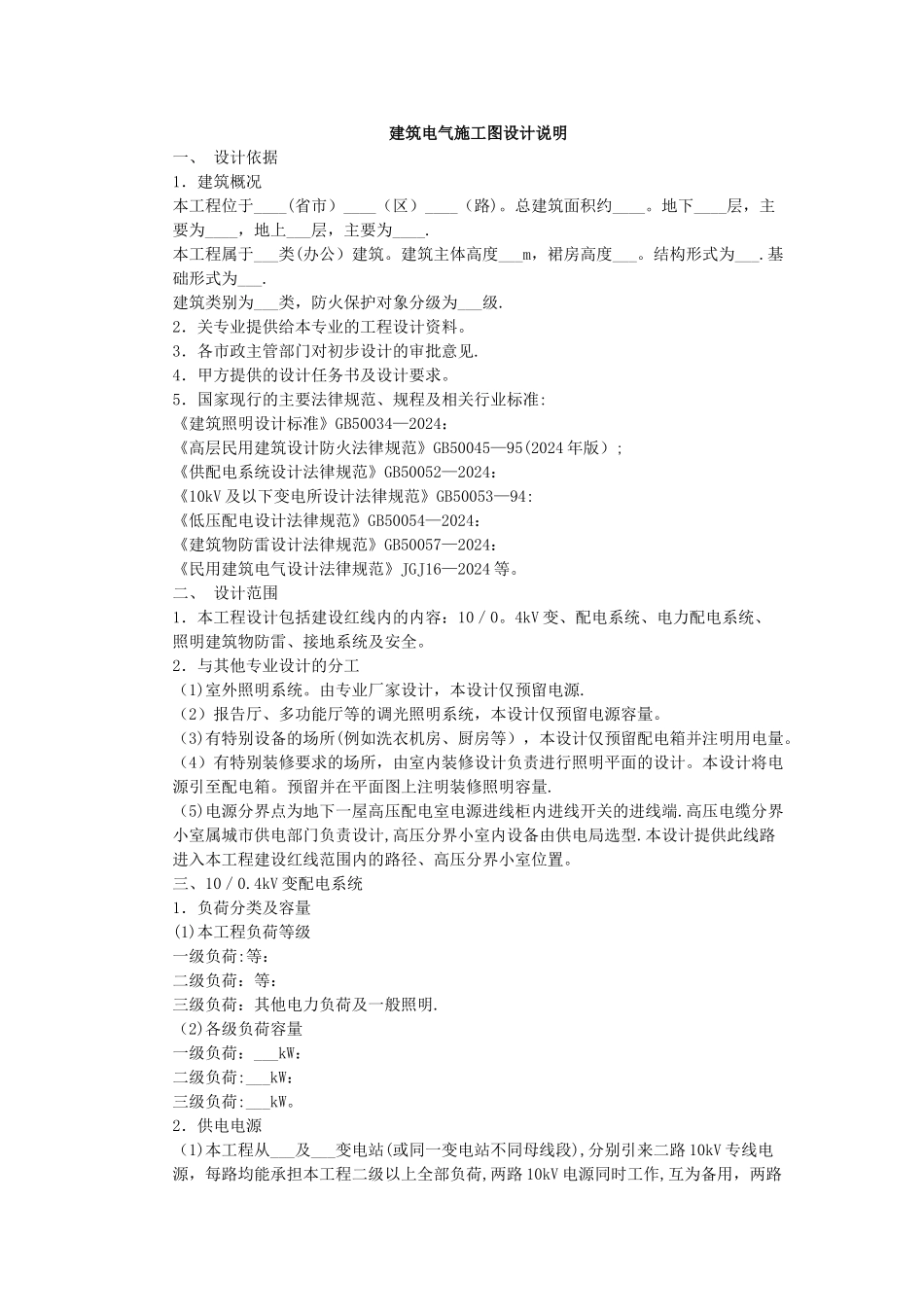

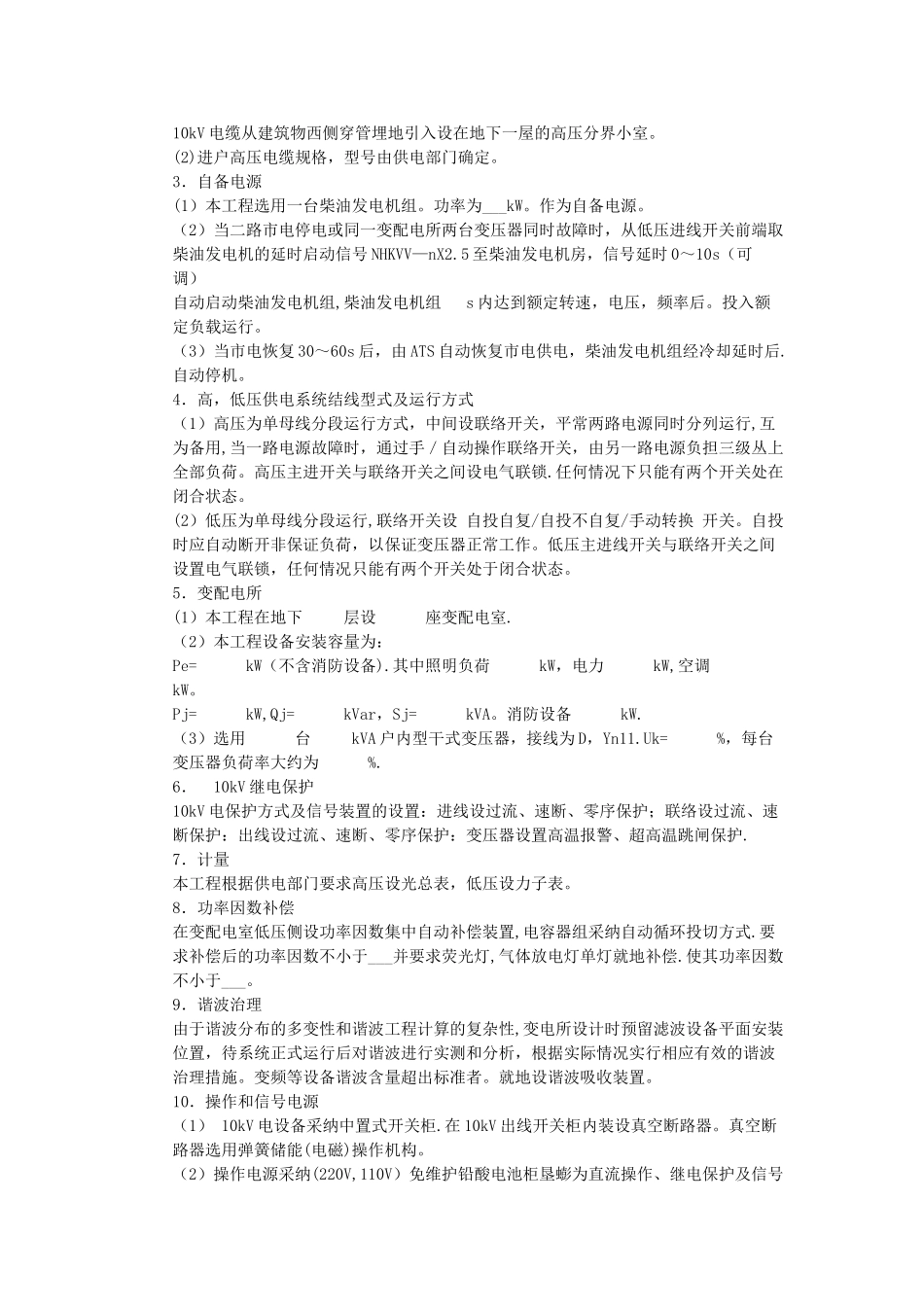

建筑电气施工图设计说明一、 设计依据1．建筑概况本工程位于____(省市）____（区）____（路)。总建筑面积约____。地下____层，主要为____，地上___层，主要为____.本工程属于___类(办公）建筑。建筑主体高度___m，裙房高度___。结构形式为___.基础形式为___.建筑类别为___类，防火保护对象分级为___级.2．关专业提供给本专业的工程设计资料。3．各市政主管部门对初步设计的审批意见.4．甲方提供的设计任务书及设计要求。5．国家现行的主要法律规范、规程及相关行业标准:《建筑照明设计标准》GB50034—2024：《高层民用建筑设计防火法律规范》GB50045—95(2024 年版）;《供配电系统设计法律规范》GB50052—2024：《10kV 及以下变电所设计法律规范》GB50053—94:《低压配电设计法律规范》GB50054—2024：《建筑物防雷设计法律规范》GB50057—2024：《民用建筑电气设计法律规范》JGJ16—2024 等。二、 设计范围1．本工程设计包括建设红线内的内容：10／0。4kV 变、配电系统、电力配电系统、照明建筑物防雷、接地系统及安全。2．与其他专业设计的分工（1)室外照明系统。由专业厂家设计，本设计仅预留电源.（2）报告厅、多功能厅等的调光照明系统，本设计仅预留电源容量。（3)有特别设备的场所(例如洗衣机房、厨房等），本设计仅预留配电箱并注明用电量。（4）有特别装修要求的场所，由室内装修设计负责进行照明平面的设计。本设计将电源引至配电箱。预留并在平面图上注明装修照明容量.（5)电源分界点为地下一屋高压配电室电源进线柜内进线开关的进线端.高压电缆分界小室属城市供电部门负责设计,高压分界小室内设备由供电局选型.本设计提供此线路进入本工程建设红线范围内的路径、高压分界小室位置。三、10／0.4kV 变配电系统1．负荷分类及容量(1)本工程负荷等级一级负荷:等：二级负荷：等：三级负荷：其他电力负荷及一般照明.（2)各级负荷容量一级负荷：___kW：二级负荷:___kW：三级负荷:___kW。2．供电电源（1)本工程从___及___变电站(或同一变电站不同母线段),分别引来二路 10kV 专线电源，每路均能承担本工程二级以上全部负荷,两路 10kV 电源同时工作,互为备用，两路10kV 电缆从建筑物西侧穿管埋地引入设在地下一屋的高压分界小室。(2)进户高压电缆规格，型号由供电部门确定。3．自备电源(1）本工程选用一台柴油发电机组。功率为___kW。作为自备电源。（2）当二路市电停电或同一变配电所两台变压器同时故障时，从低压进线开关前端取柴油...
