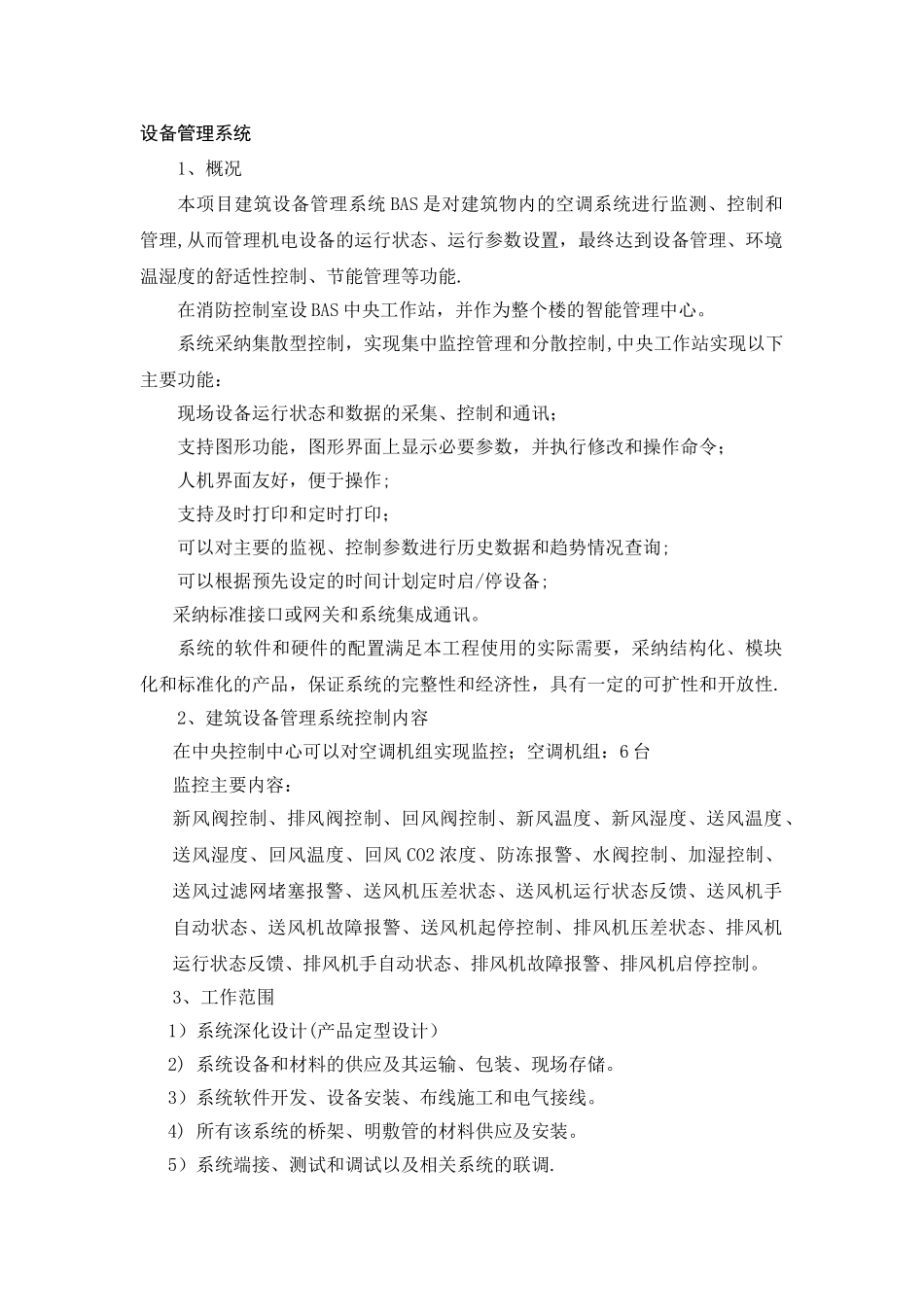

设备管理系统 1、概况本项目建筑设备管理系统 BAS 是对建筑物内的空调系统进行监测、控制和管理,从而管理机电设备的运行状态、运行参数设置，最终达到设备管理、环境温湿度的舒适性控制、节能管理等功能.在消防控制室设 BAS 中央工作站，并作为整个楼的智能管理中心。系统采纳集散型控制，实现集中监控管理和分散控制,中央工作站实现以下主要功能：现场设备运行状态和数据的采集、控制和通讯；支持图形功能，图形界面上显示必要参数，并执行修改和操作命令；人机界面友好，便于操作;支持及时打印和定时打印；可以对主要的监视、控制参数进行历史数据和趋势情况查询;可以根据预先设定的时间计划定时启/停设备;采纳标准接口或网关和系统集成通讯。系统的软件和硬件的配置满足本工程使用的实际需要，采纳结构化、模块化和标准化的产品，保证系统的完整性和经济性，具有一定的可扩性和开放性.2、建筑设备管理系统控制内容在中央控制中心可以对空调机组实现监控；空调机组：6 台监控主要内容：新风阀控制、排风阀控制、回风阀控制、新风温度、新风湿度、送风温度、送风湿度、回风温度、回风 CO2 浓度、防冻报警、水阀控制、加湿控制、送风过滤网堵塞报警、送风机压差状态、送风机运行状态反馈、送风机手自动状态、送风机故障报警、送风机起停控制、排风机压差状态、排风机运行状态反馈、排风机手自动状态、排风机故障报警、排风机启停控制。3、工作范围1）系统深化设计(产品定型设计）2) 系统设备和材料的供应及其运输、包装、现场存储。3）系统软件开发、设备安装、布线施工和电气接线。4) 所有该系统的桥架、明敷管的材料供应及安装。5）系统端接、测试和调试以及相关系统的联调.6）系统正式移交招标人之前的试运行和系统维护。7）技术培训和系统正式移交后的技术服务与支持.8）竣工图及竣工资料.9）系统深化设计在全面理解其它相关专业图纸的基础上进行。10）上述工作所需的附件、工具、备品备件、资料的提供.11） 凡涉及到与 BA 系统有关的机电设备，投标单位有责任进行专业技术配合。与强电关系：与强电箱发生监控关系时，弱电线缆（包括 DDC 电源线）的供应、安装、接线由弱电单位完成,强电箱供货商负责将强电箱内所有与外界有联系的线引至接线端子。建筑设备管理系统监测空调机组设备手/自动状态、运行状态、故障报警；控制设备的起停须从强电控制箱取以下信号：建筑设备管理系统监测的设备的运行(开关）状态信号应由接触器的无...
