强电工程施工标准

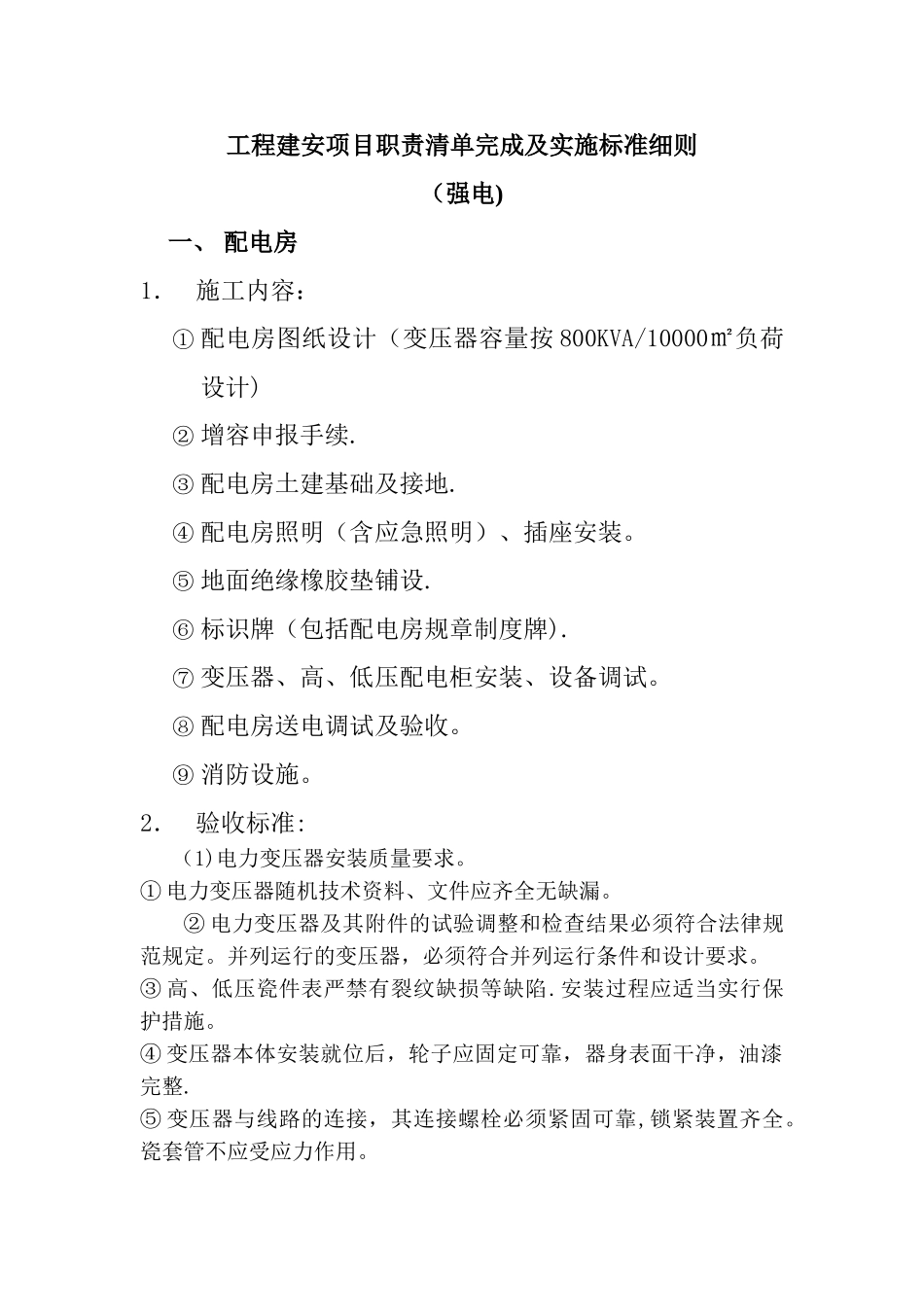

强电工程施工标准_第1页
1/5

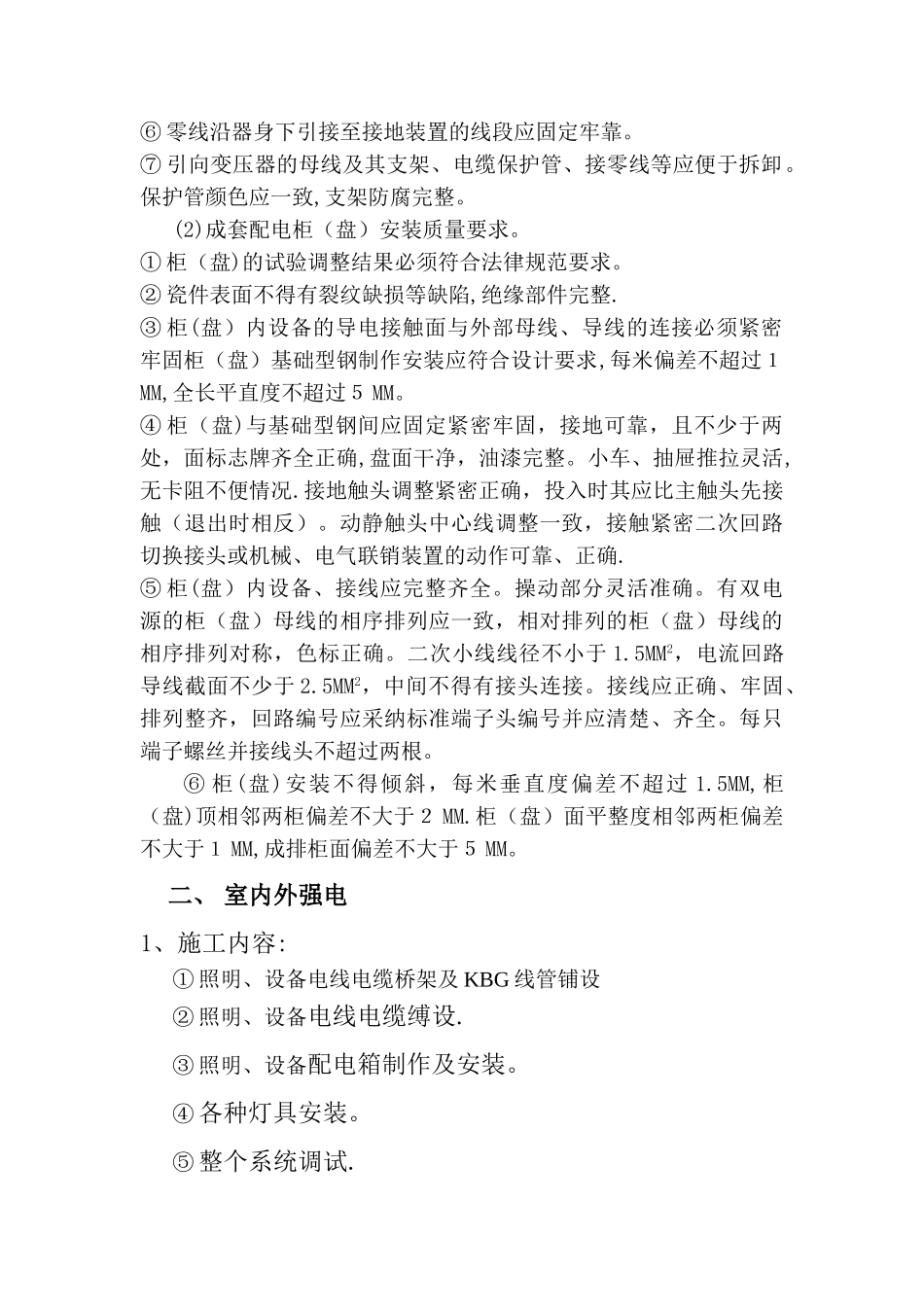

强电工程施工标准_第2页
2/5

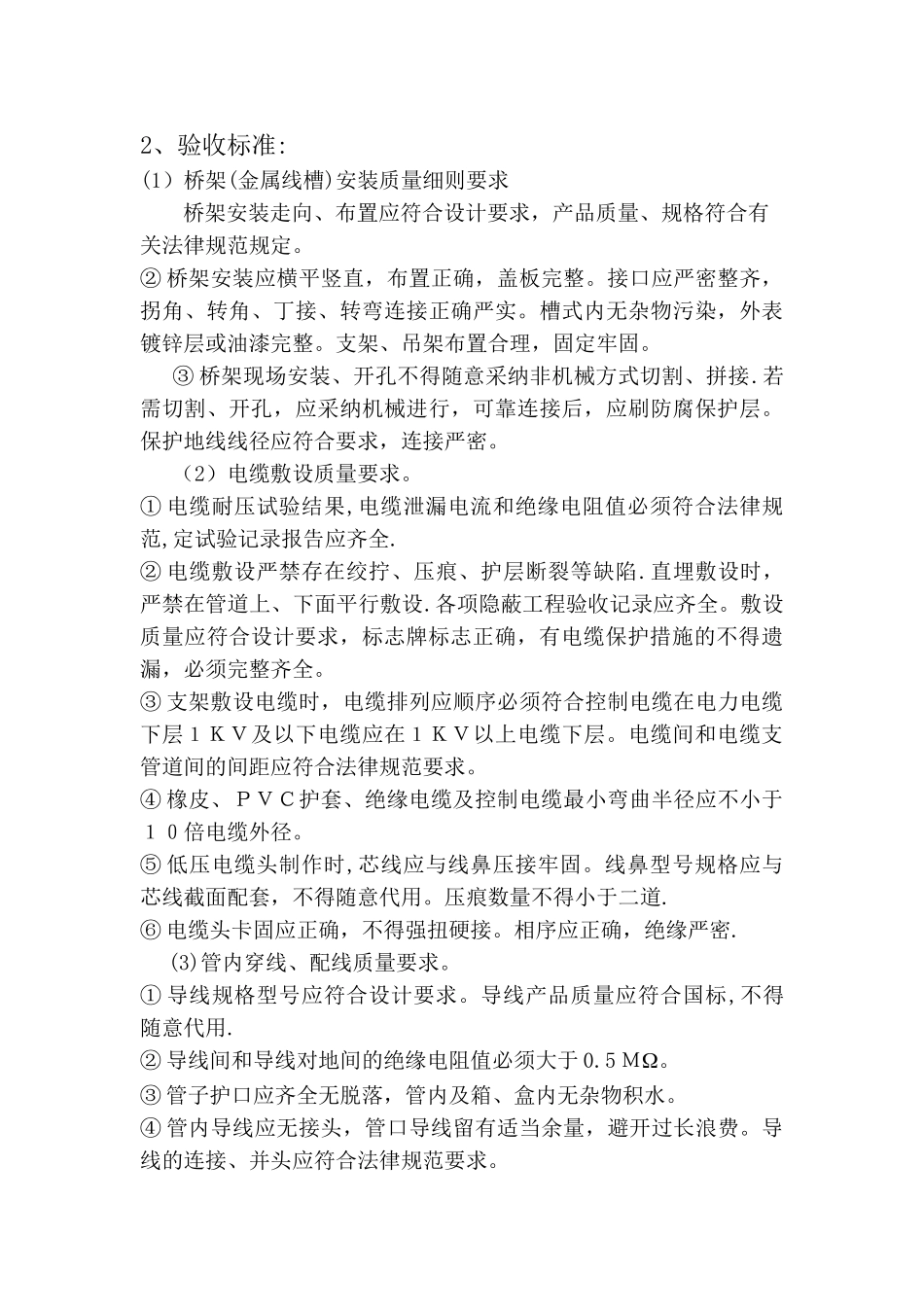

强电工程施工标准_第3页
3/5
工程建安项目职责清单完成及实施标准细则(强电)一、 配电房1. 施工内容:① 配电房图纸设计(变压器容量按 800KVA/10000㎡负荷设计)② 增容申报手续.③ 配电房土建基础及接地.④ 配电房照明(含应急照明)、插座安装。⑤ 地面绝缘橡胶垫铺设.⑥ 标识牌(包括配电房规章制度牌).⑦ 变压器、高、低压配电柜安装、设备调试。⑧ 配电房送电调试及验收。⑨ 消防设施。2. 验收标准:(1)电力变压器安装质量要求。① 电力变压器随机技术资料、文件应齐全无缺漏。② 电力变压器及其附件的试验调整和检查结果必须符合法律规范规定。并列运行的变压器,必须符合并列运行条件和设计要求。③ 高、低压瓷件表严禁有裂纹缺损等缺陷.安装过程应适当实行保护措施。④ 变压器本体安装就位后,轮子应固定可靠,器身表面干净,油漆完整.⑤ 变压器与线路的连接,其连接螺栓必须紧固可靠,锁紧装置齐全。瓷套管不应受应力作用。⑥ 零线沿器身下引接至接地装置的线段应固定牢靠。⑦ 引向变压器的母线及其支架、电缆保护管、接零线等应便于拆卸。保护管颜色应一致,支架防腐完整。(2)成套配电柜(盘)安装质量要求。① 柜(盘)的试验调整结果必须符合法律规范要求。② 瓷件表面不得有裂纹缺损等缺陷,绝缘部件完整.③ 柜(盘)内设备的导电接触面与外部母线、导线的连接必须紧密牢固柜(盘)基础型钢制作安装应符合设计要求,每米偏差不超过1MM,全长平直度不超过5 MM。④ 柜(盘)与基础型钢间应固定紧密牢固,接地可靠,且不少于两处,面标志牌齐全正确,盘面干净,油漆完整。小车、抽屉推拉灵活,无卡阻不便情况.接地触头调整紧密正确,投入时其应比主触头先接触(退出时相反)。动静触头中心线调整一致,接触紧密二次回路切换接头或机械、电气联销装置的动作可靠、正确.⑤ 柜(盘)内设备、接线应完整齐全。操动部分灵活准确。有双电源的柜(盘)母线的相序排列应一致,相对排列的柜(盘)母线的相序排列对称,色标正确。二次小线线径不小于 1.5MM2,电流回路导线截面不少于 2.5MM2,中间不得有接头连接。接线应正确、牢固、排列整齐,回路编号应采纳标准端子头编号并应清楚、齐全。每只端子螺丝并接线头不超过两根。⑥ 柜(盘)安装不得倾斜,每米垂直度偏差不超过 1.5MM,柜(盘)顶相邻两柜偏差不大于2 MM.柜(盘)面平整度相邻两柜偏差不大于1 MM,成排柜面偏差不大于5 MM。二、 室内外强电1、施工内容:① 照明、设备电线电缆桥架及 K...
