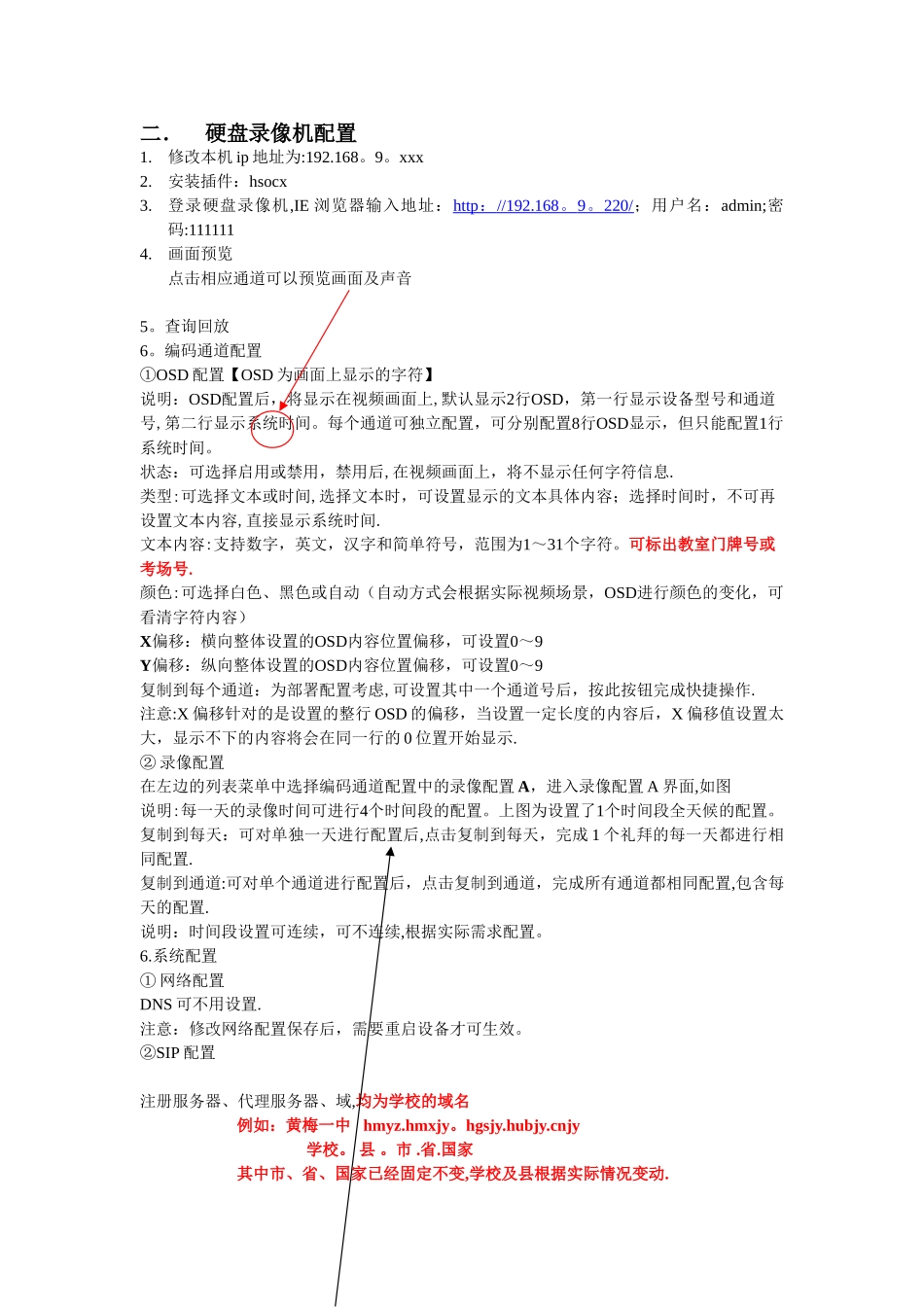

一 ．系 统 架 构二．硬盘录像机配置1.修改本机 ip 地址为:192.168。9。xxx2.安装插件：hsocx3.登录硬盘录像机,IE 浏览器输入地址：http ： //192.168 。 9 。 2 20 / ；用户名：admin;密码:1111114.画面预览点击相应通道可以预览画面及声音5。查询回放6。编码通道配置①OSD 配置【OSD 为画面上显示的字符】说明：OSD配置后，将显示在视频画面上,默认显示2行OSD，第一行显示设备型号和通道号,第二行显示系统时间。每个通道可独立配置，可分别配置8行OSD显示，但只能配置1行系统时间。状态：可选择启用或禁用，禁用后,在视频画面上，将不显示任何字符信息.类型:可选择文本或时间,选择文本时，可设置显示的文本具体内容；选择时间时，不可再设置文本内容,直接显示系统时间.文本内容:支持数字，英文，汉字和简单符号，范围为1～31个字符。可标出教室门牌号或考场号.颜色:可选择白色、黑色或自动（自动方式会根据实际视频场景，OSD进行颜色的变化，可看清字符内容）X偏移：横向整体设置的OSD内容位置偏移，可设置0～9Y偏移：纵向整体设置的OSD内容位置偏移，可设置0～9复制到每个通道：为部署配置考虑,可设置其中一个通道号后，按此按钮完成快捷操作.注意:X 偏移针对的是设置的整行 OSD 的偏移，当设置一定长度的内容后，X 偏移值设置太大，显示不下的内容将会在同一行的 0 位置开始显示.② 录像配置在左边的列表菜单中选择编码通道配置中的录像配置 A，进入录像配置 A 界面,如图说明:每一天的录像时间可进行4个时间段的配置。上图为设置了1个时间段全天候的配置。复制到每天：可对单独一天进行配置后,点击复制到每天，完成 1 个礼拜的每一天都进行相同配置.复制到通道:可对单个通道进行配置后，点击复制到通道，完成所有通道都相同配置,包含每天的配置.说明：时间段设置可连续，可不连续,根据实际需求配置。6.系统配置① 网络配置DNS 可不用设置.注意：修改网络配置保存后，需要重启设备才可生效。②SIP 配置注册服务器、代理服务器、域,均为学校的域名例如：黄梅一中 hmyz.hmxjy。hgsjy.hubjy.cnjy 学校。 县 。市 .省.国家其中市、省、国家已经固定不变,学校及县根据实际情况变动.端口:9902用户名：向注册/代理服务器注册是的用户名，以设备IP地址默认为220为例，目前设备用户名默认为ip220，通道用户名默认ip220c00密码：默认为用户名+pwd，例如:ip220pwd复制到每个通道:只有在设备配置界面有此功能，当对设...
