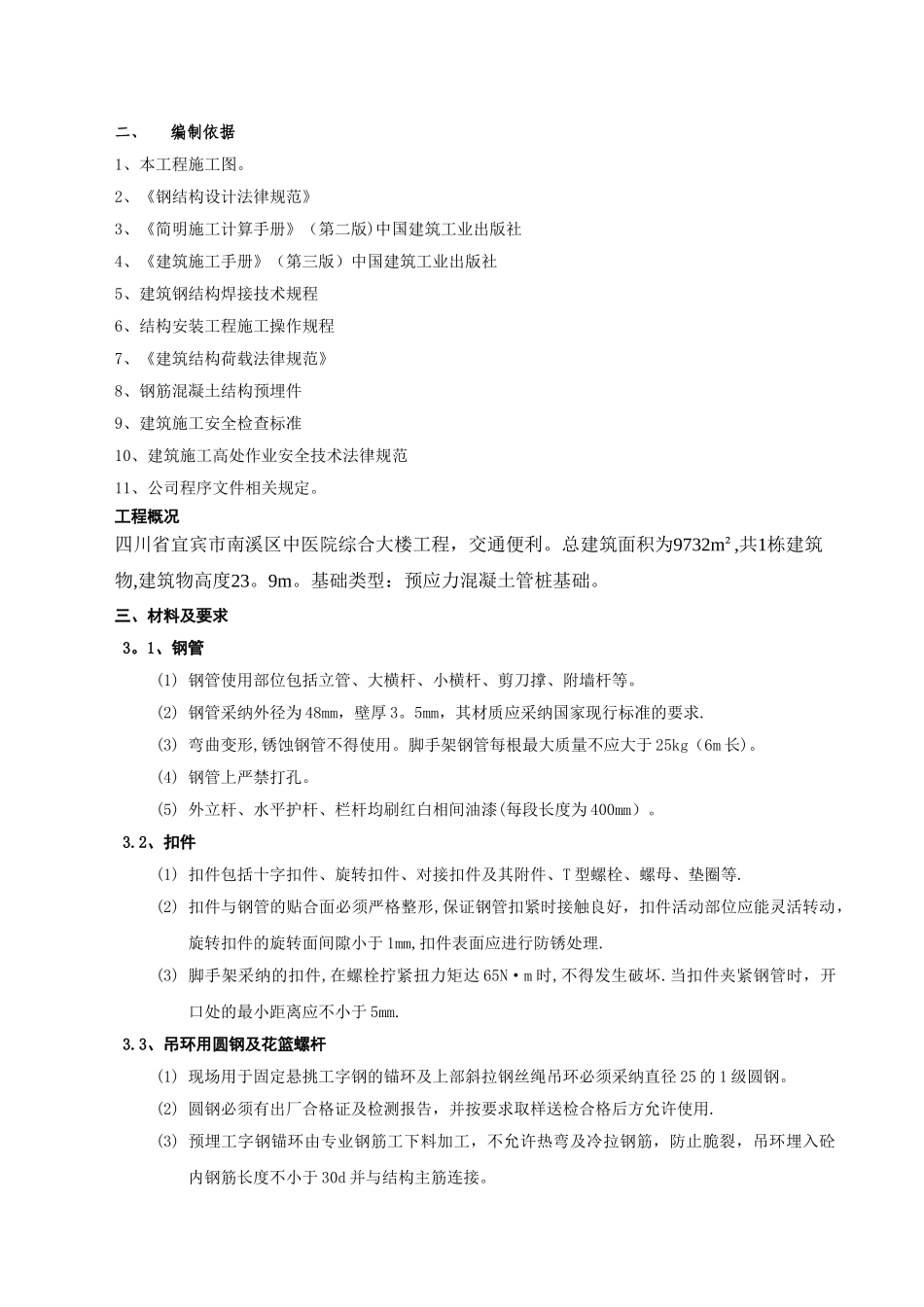

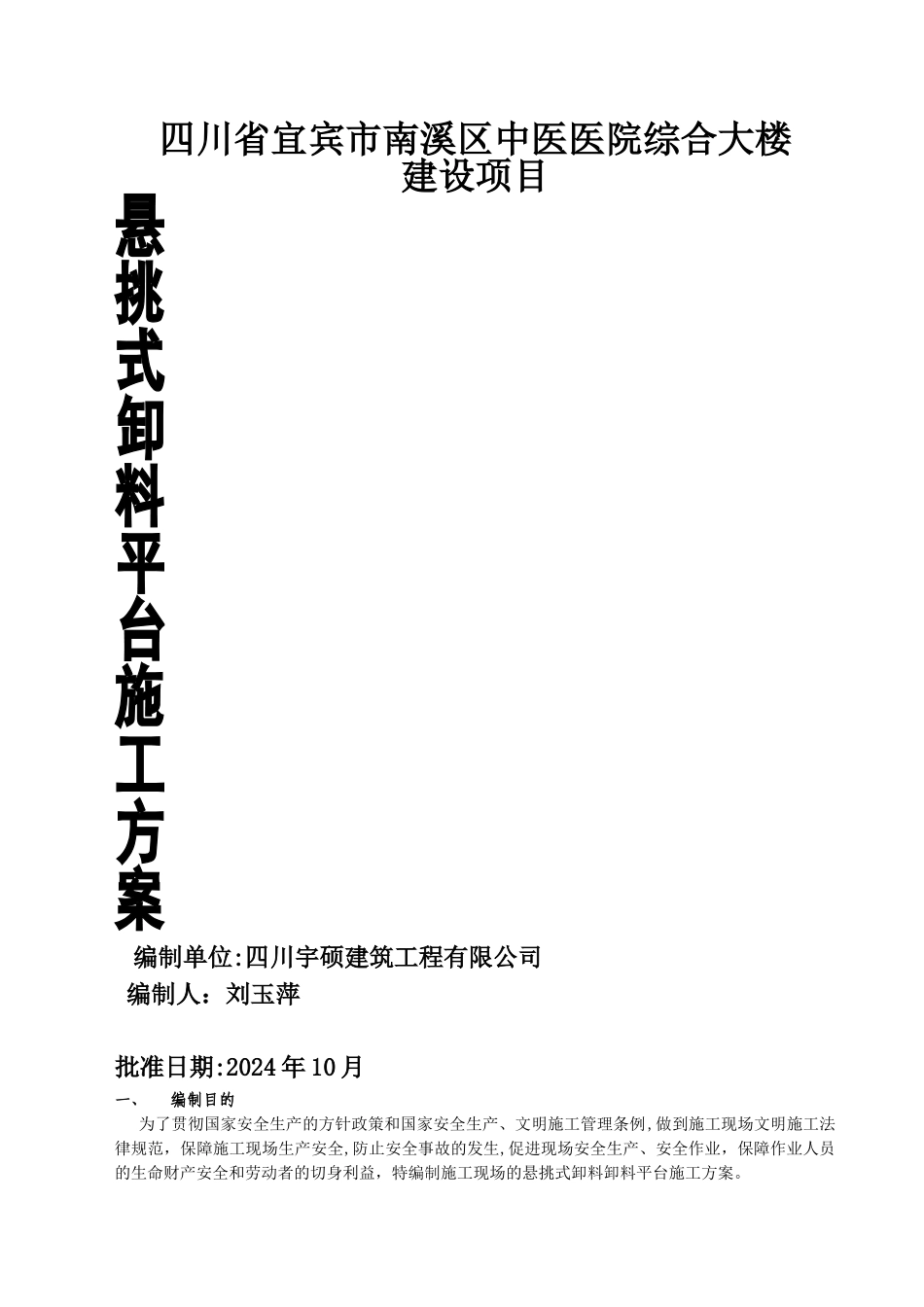

四川省宜宾市南溪区中医医院综合大楼建设项目编制单位:四川宇硕建筑工程有限公司编制人:刘玉萍批准日期:2024 年 10 月一、编制目的为了贯彻国家安全生产的方针政策和国家安全生产、文明施工管理条例,做到施工现场文明施工法律规范,保障施工现场生产安全,防止安全事故的发生,促进现场安全生产、安全作业,保障作业人员的生命财产安全和劳动者的切身利益,特编制施工现场的悬挑式卸料卸料平台施工方案。二、编制依据1、本工程施工图。2、《钢结构设计法律规范》3、《简明施工计算手册》(第二版)中国建筑工业出版社4、《建筑施工手册》(第三版)中国建筑工业出版社5、建筑钢结构焊接技术规程6、结构安装工程施工操作规程7、《建筑结构荷载法律规范》8、钢筋混凝土结构预埋件9、建筑施工安全检查标准10、建筑施工高处作业安全技术法律规范11、公司程序文件相关规定。工程概况四川省宜宾市南溪区中医院综合大楼工程,交通便利。总建筑面积为9732m²,共1栋建筑物,建筑物高度23。9m。基础类型:预应力混凝土管桩基础。三、材料及要求3。1、钢管(1) 钢管使用部位包括立管、大横杆、小横杆、剪刀撑、附墙杆等。(2) 钢管采纳外径为 48mm,壁厚 3。5mm,其材质应采纳国家现行标准的要求.(3) 弯曲变形,锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于 25kg(6m 长)。(4) 钢管上严禁打孔。(5) 外立杆、水平护杆、栏杆均刷红白相间油漆(每段长度为 400mm)。3.2、扣件(1) 扣件包括十字扣件、旋转扣件、对接扣件及其附件、T 型螺栓、螺母、垫圈等.(2) 扣件与钢管的贴合面必须严格整形,保证钢管扣紧时接触良好,扣件活动部位应能灵活转动,旋转扣件的旋转面间隙小于 1mm,扣件表面应进行防锈处理.(3) 脚手架采纳的扣件,在螺栓拧紧扭力矩达 65N·m 时,不得发生破坏.当扣件夹紧钢管时,开口处的最小距离应不小于 5mm.3.3、吊环用圆钢及花篮螺杆(1) 现场用于固定悬挑工字钢的锚环及上部斜拉钢丝绳吊环必须采纳直径 25 的 1 级圆钢。(2) 圆钢必须有出厂合格证及检测报告,并按要求取样送检合格后方允许使用.(3) 预埋工字钢锚环由专业钢筋工下料加工,不允许热弯及冷拉钢筋,防止脆裂,吊环埋入砼内钢筋长度不小于 30d 并与结构主筋连接。(4) 花篮螺杆采纳 M22,花篮螺杆外观不得有开裂、丝扣不全、滑丝现象严禁使用。(5) 所有花篮螺杆必须有出厂合格证及检测报告,并按要求取样送检合格后方允许使用。3.4、钢丝绳钢丝绳选用 6×...
