悬挑脚手架施工方案04304

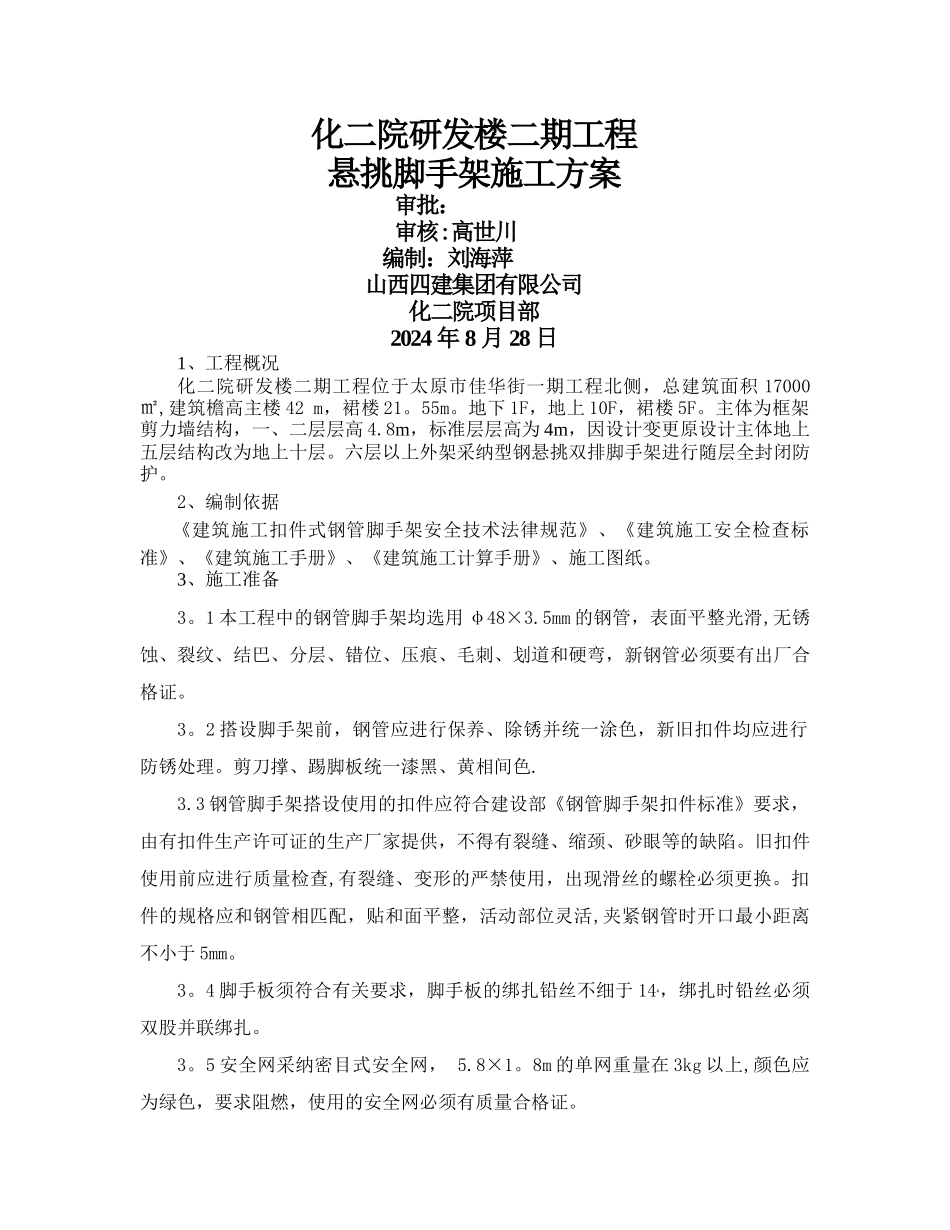

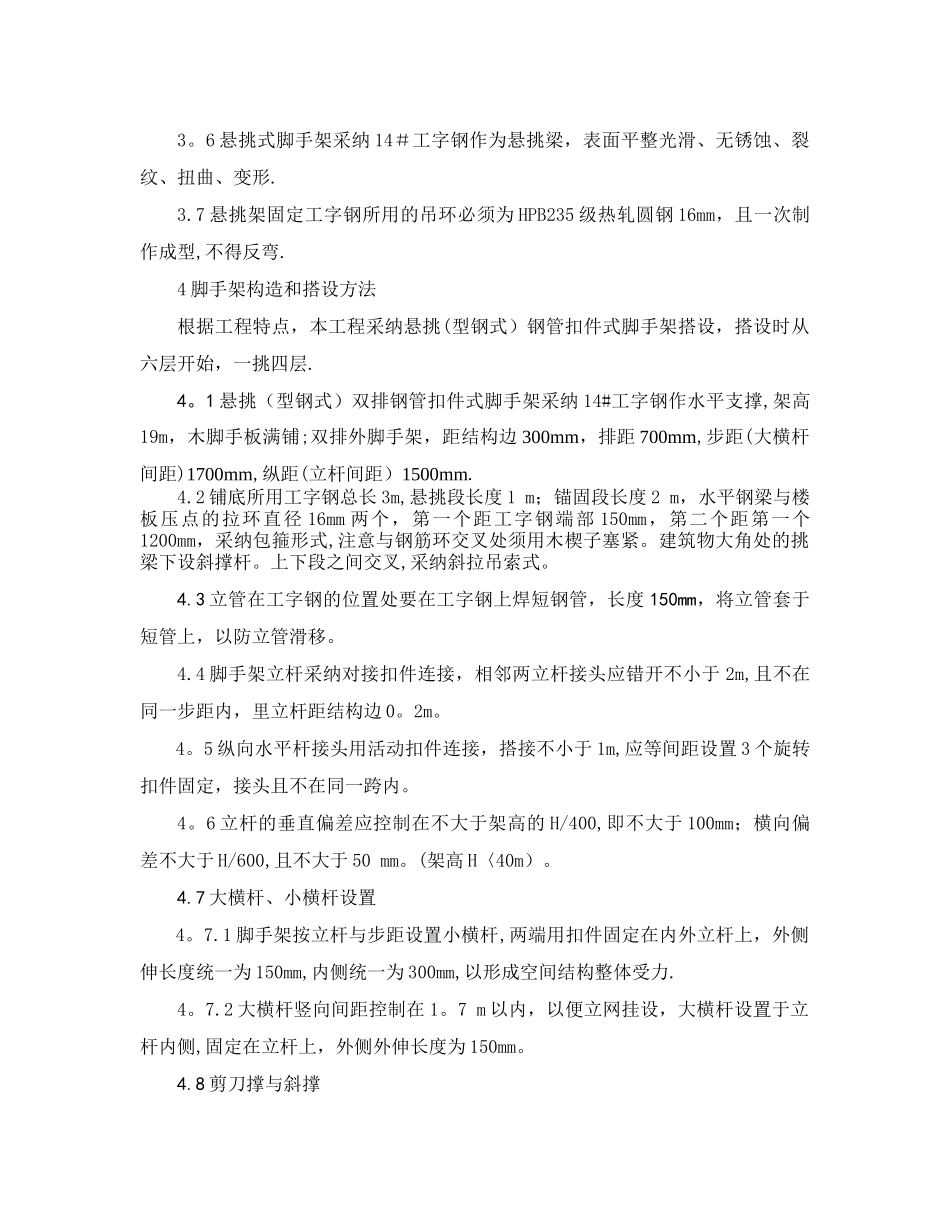

化二院研发楼二期工程悬挑脚手架施工方案审批：审核:高世川编制：刘海萍山西四建集团有限公司化二院项目部2024 年 8 月 28 日1、工程概况化二院研发楼二期工程位于太原市佳华街一期工程北侧，总建筑面积 17000㎡,建筑檐高主楼 42 m，裙楼 21。55m。地下 1F，地上 10F，裙楼 5F。主体为框架剪力墙结构，一、二层层高 4.8m，标准层层高为 4m，因设计变更原设计主体地上五层结构改为地上十层。六层以上外架采纳型钢悬挑双排脚手架进行随层全封闭防护。2、编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》、《建筑施工安全检查标准》、《建筑施工手册》、《建筑施工计算手册》、施工图纸。3、施工准备3。1 本工程中的钢管脚手架均选用 φ48×3.5mm 的钢管，表面平整光滑,无锈蚀、裂纹、结巴、分层、错位、压痕、毛刺、划道和硬弯，新钢管必须要有出厂合格证。3。2 搭设脚手架前，钢管应进行保养、除锈并统一涂色，新旧扣件均应进行防锈处理。剪刀撑、踢脚板统一漆黑、黄相间色.3.3 钢管脚手架搭设使用的扣件应符合建设部《钢管脚手架扣件标准》要求，由有扣件生产许可证的生产厂家提供，不得有裂缝、缩颈、砂眼等的缺陷。旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。扣件的规格应和钢管相匹配，贴和面平整，活动部位灵活,夹紧钢管时开口最小距离不小于 5mm。3。4 脚手板须符合有关要求，脚手板的绑扎铅丝不细于 14#，绑扎时铅丝必须双股并联绑扎。3。5 安全网采纳密目式安全网， 5.8×1。8m 的单网重量在 3kg 以上,颜色应为绿色，要求阻燃，使用的安全网必须有质量合格证。3。6 悬挑式脚手架采纳 14＃工字钢作为悬挑梁，表面平整光滑、无锈蚀、裂纹、扭曲、变形.3.7 悬挑架固定工字钢所用的吊环必须为 HPB235 级热轧圆钢 16mm，且一次制作成型,不得反弯.4 脚手架构造和搭设方法根据工程特点，本工程采纳悬挑(型钢式）钢管扣件式脚手架搭设，搭设时从六层开始，一挑四层.4。1 悬挑（型钢式）双排钢管扣件式脚手架采纳 14#工字钢作水平支撑,架高19m，木脚手板满铺;双排外脚手架，距结构边 300mm，排距 700mm,步距(大横杆间距)1700mm,纵距(立杆间距）1500mm.4.2 铺底所用工字钢总长 3m,悬挑段长度 1 m；锚固段长度 2 m，水平钢梁与楼板压点的拉环直径 16mm 两个，第一个距工字钢端部 150mm，第二个距第一个1200mm，采纳包箍形式,注意与钢筋环交叉处须用木楔子塞紧...
