扣件式钢管模板支撑架工程技术标准

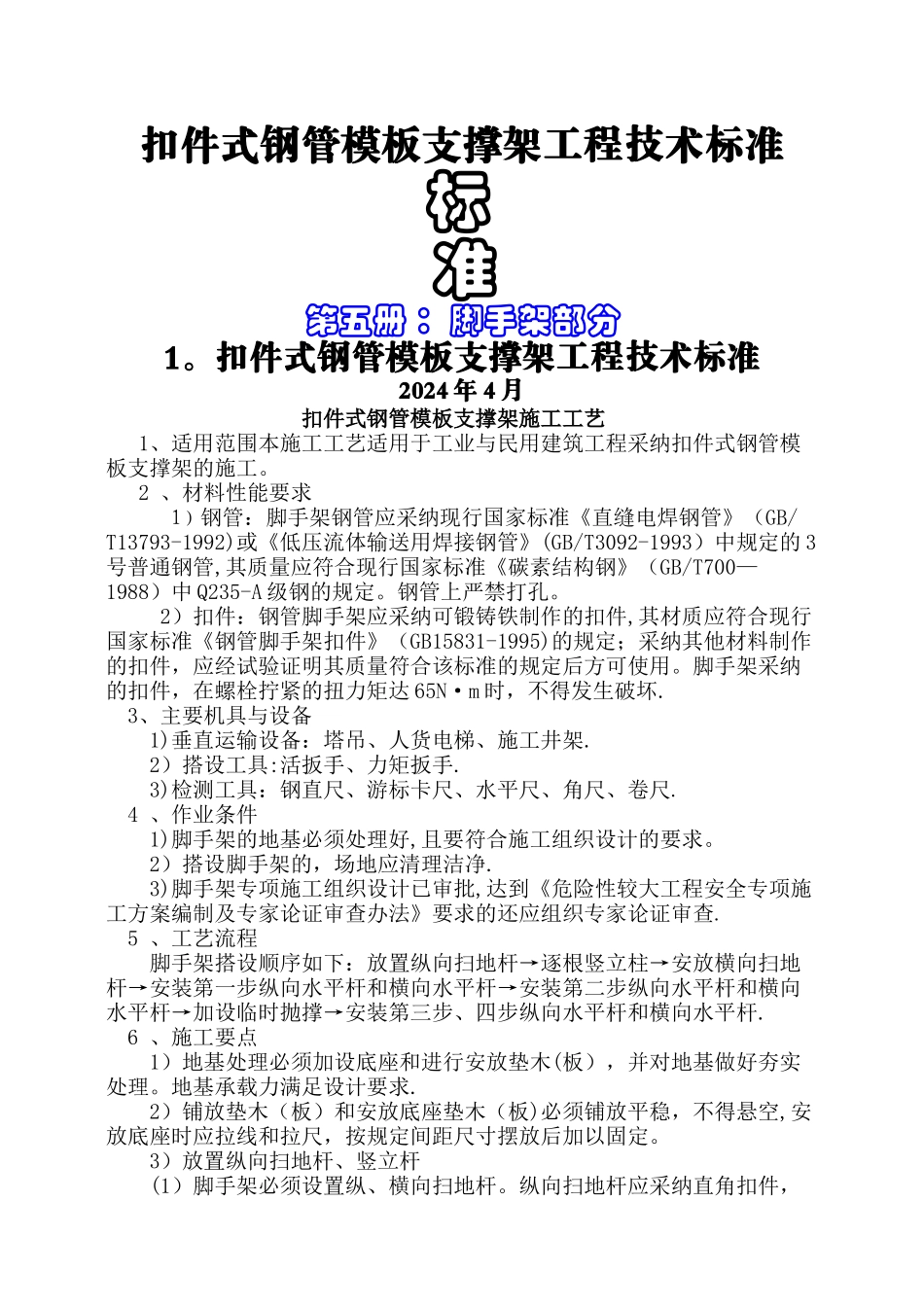

扣件式钢管模板支撑架工程技术标准_第1页
1/4

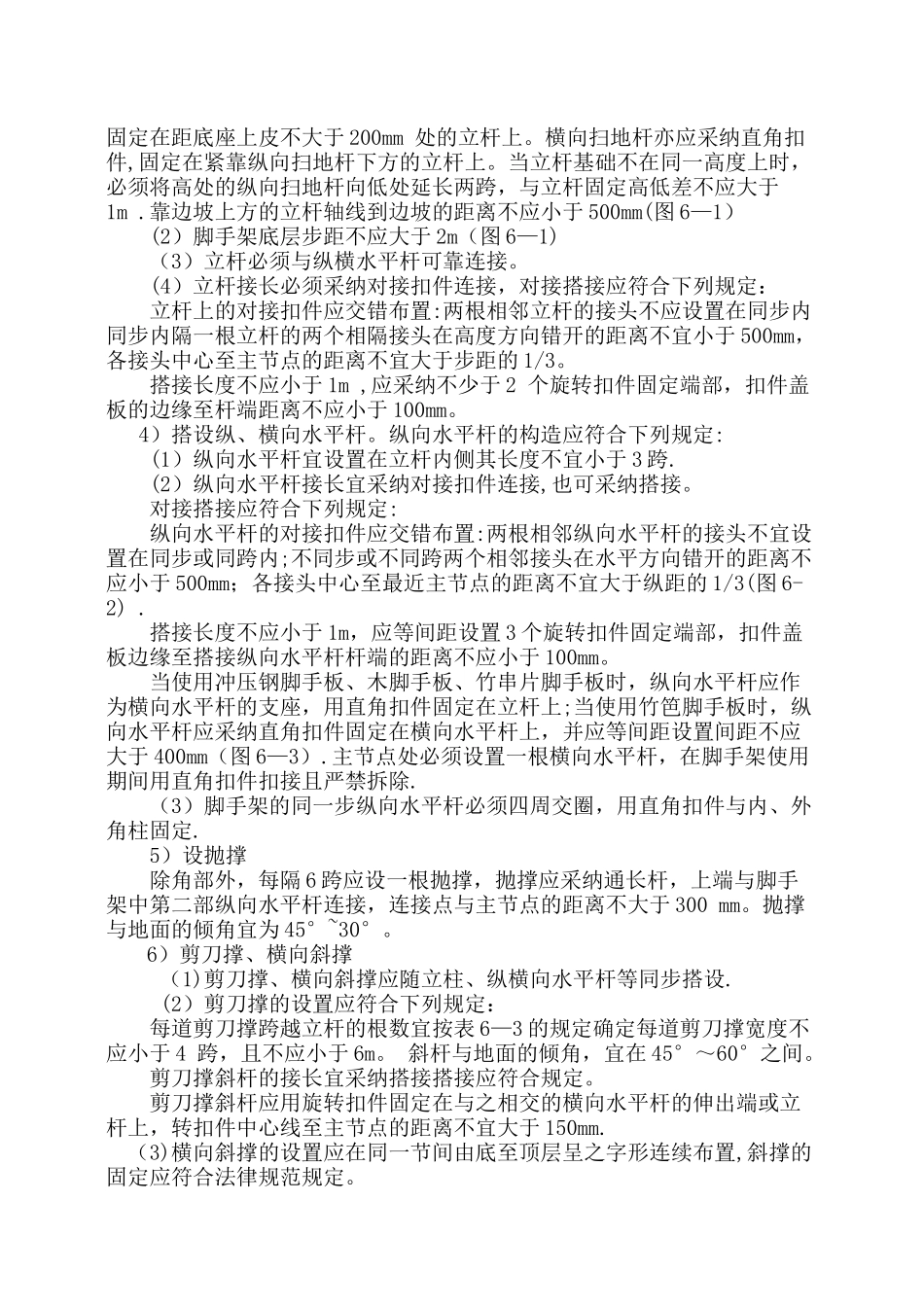

扣件式钢管模板支撑架工程技术标准_第2页
2/4

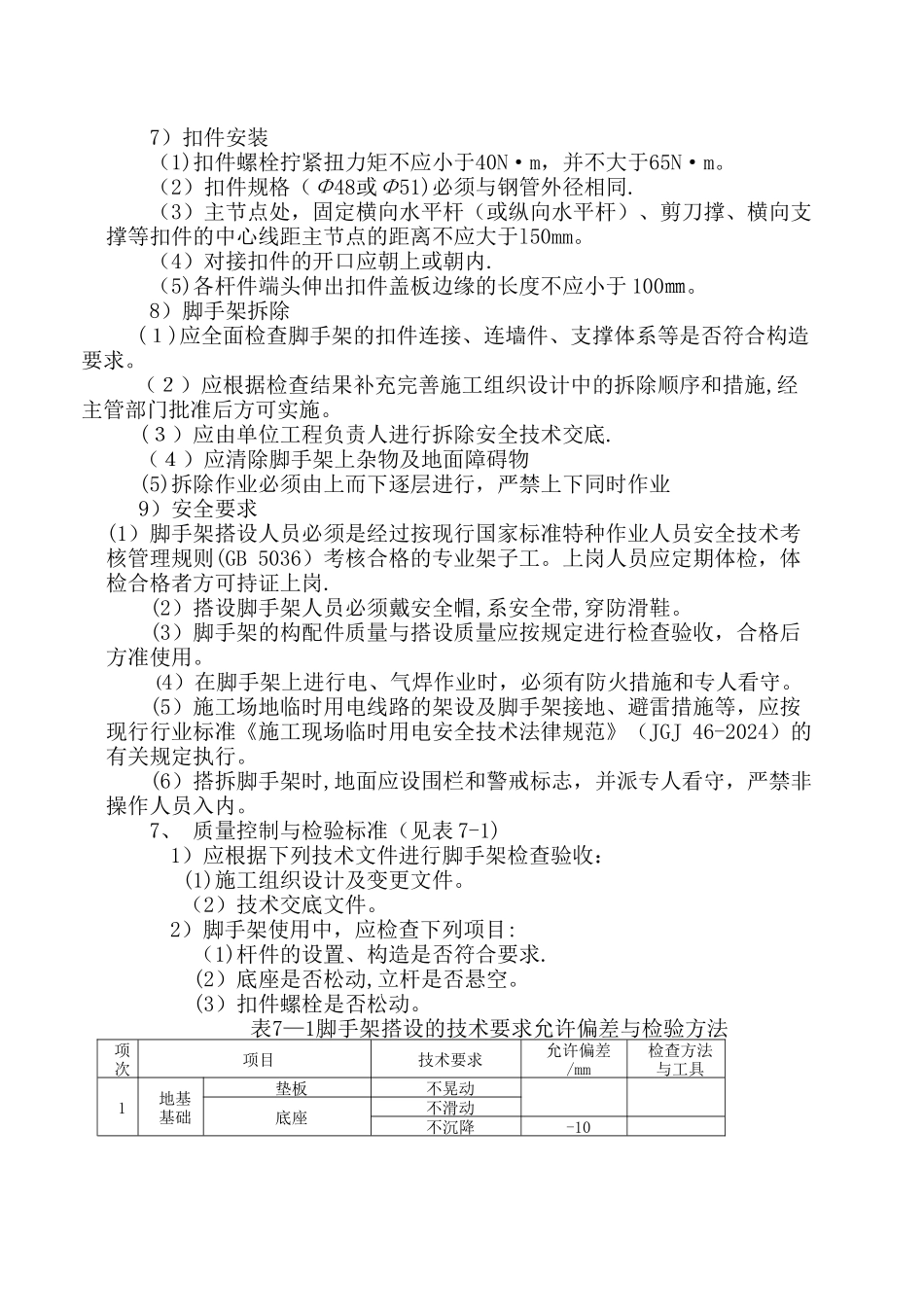

扣件式钢管模板支撑架工程技术标准_第3页
3/4
扣件式钢管模板支撑架工程技术标准标准第五册 :脚手架部分1。扣件式钢管模板支撑架工程技术标准2024 年 4 月扣件式钢管模板支撑架施工工艺1、适用范围本施工工艺适用于工业与民用建筑工程采纳扣件式钢管模板支撑架的施工。2 、材料性能要求1)钢管:脚手架钢管应采纳现行国家标准《直缝电焊钢管》(GB/T13793-1992)或《低压流体输送用焊接钢管》(GB/T3092-1993)中规定的 3号普通钢管,其质量应符合现行国家标准《碳素结构钢》(GB/T700—1988)中 Q235-A 级钢的规定。钢管上严禁打孔。2)扣件:钢管脚手架应采纳可锻铸铁制作的扣件,其材质应符合现行国家标准《钢管脚手架扣件》(GB15831-1995)的规定;采纳其他材料制作的扣件,应经试验证明其质量符合该标准的规定后方可使用。脚手架采纳的扣件,在螺栓拧紧的扭力矩达 65N·m 时,不得发生破坏.3、主要机具与设备1)垂直运输设备:塔吊、人货电梯、施工井架.2)搭设工具:活扳手、力矩扳手.3)检测工具:钢直尺、游标卡尺、水平尺、角尺、卷尺.4 、作业条件1)脚手架的地基必须处理好,且要符合施工组织设计的要求。2)搭设脚手架的,场地应清理洁净.3)脚手架专项施工组织设计已审批,达到《危险性较大工程安全专项施工方案编制及专家论证审查办法》要求的还应组织专家论证审查.5 、工艺流程脚手架搭设顺序如下:放置纵向扫地杆→逐根竖立柱→安放横向扫地杆→安装第一步纵向水平杆和横向水平杆→安装第二步纵向水平杆和横向水平杆→加设临时抛撑→安装第三步、四步纵向水平杆和横向水平杆. 6 、施工要点1)地基处理必须加设底座和进行安放垫木(板),并对地基做好夯实处理。地基承载力满足设计要求.2)铺放垫木(板)和安放底座垫木(板)必须铺放平稳,不得悬空,安放底座时应拉线和拉尺,按规定间距尺寸摆放后加以固定。3)放置纵向扫地杆、竖立杆(1)脚手架必须设置纵、横向扫地杆。纵向扫地杆应采纳直角扣件,固定在距底座上皮不大于 200mm 处的立杆上。横向扫地杆亦应采纳直角扣件,固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨,与立杆固定高低差不应大于1m .靠边坡上方的立杆轴线到边坡的距离不应小于 500mm(图 6—1)(2)脚手架底层步距不应大于 2m(图 6—1)(3)立杆必须与纵横水平杆可靠连接。(4)立杆接长必须采纳对接扣件连接,对接搭接应符合下列规定:立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设...
