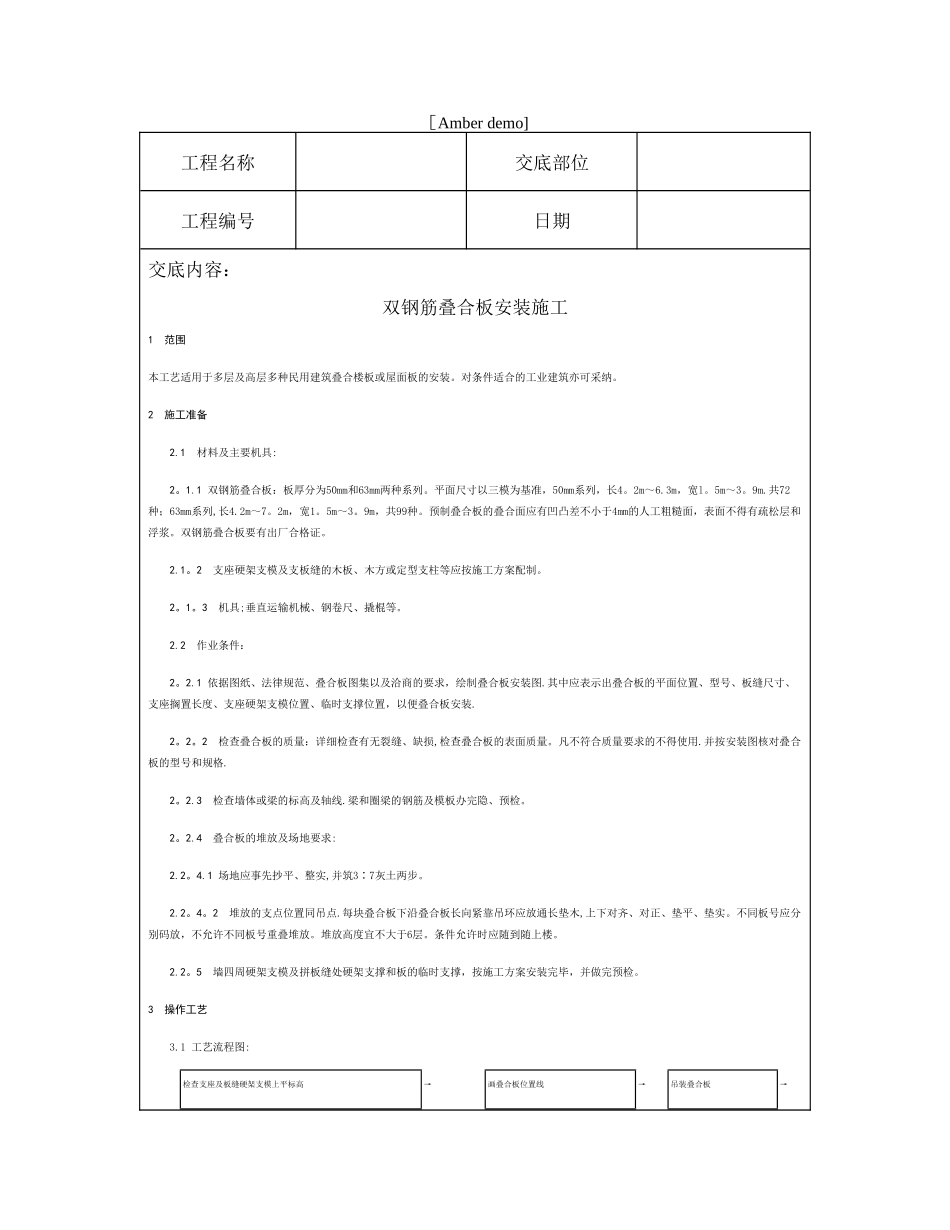

［Amber demo]工程名称 交底部位 工程编号 日期 交底内容：双钢筋叠合板安装施工1 范围本工艺适用于多层及高层多种民用建筑叠合楼板或屋面板的安装。对条件适合的工业建筑亦可采纳。2 施工准备 2.1 材料及主要机具: 2。1.1 双钢筋叠合板：板厚分为50mm和63mm两种系列。平面尺寸以三模为基准，50mm系列，长4。2m～6.3m，宽l。5m～3。9m.共72种；63mm系列,长4.2m～7。2m，宽1。5m～3。9m，共99种。预制叠合板的叠合面应有凹凸差不小于4mm的人工粗糙面，表面不得有疏松层和浮浆。双钢筋叠合板要有出厂合格证。 2.1。2 支座硬架支模及支板缝的木板、木方或定型支柱等应按施工方案配制。 2。1。3 机具;垂直运输机械、钢卷尺、撬棍等。 2.2 作业条件： 2。2.1 依据图纸、法律规范、叠合板图集以及洽商的要求，绘制叠合板安装图.其中应表示出叠合板的平面位置、型号、板缝尺寸、支座搁置长度、支座硬架支模位置、临时支撑位置，以便叠合板安装. 2。2。2 检查叠合板的质量：详细检查有无裂缝、缺损,检查叠合板的表面质量。凡不符合质量要求的不得使用.并按安装图核对叠合板的型号和规格. 2。2.3 检查墙体或梁的标高及轴线.梁和圈梁的钢筋及模板办完隐、预检。 2。2.4 叠合板的堆放及场地要求: 2.2。4.1 场地应事先抄平、整实,并筑3∶7灰土两步。 2.2。4。2 堆放的支点位置同吊点.每块叠合板下沿叠合板长向紧靠吊环应放通长垫木,上下对齐、对正、垫平、垫实。不同板号应分别码放，不允许不同板号重叠堆放。堆放高度宜不大于6层。条件允许时应随到随上楼。 2.2。5 墙四周硬架支模及拼板缝处硬架支撑和板的临时支撑，按施工方案安装完毕，并做完预检。3 操作工艺 3.1 工艺流程图: 检查支座及板缝硬架支模上平标高 → 画叠合板位置线 → 吊装叠合板 → 工程名称 交底部位 工程编号 日期 调整支座处叠合板搁置长度 → 整理叠合板甩出钢筋 3。2 因叠合板在支座上搁置长度较小（或板未进支座），故一般情况下墙四周宜采纳硬架支模，一般为单排支柱与墙体锁固，间距60～100cm.墙或梁顶标高应下降l~3cm。板的拼缝处亦设硬架支撑,一般为双排支柱，间距为60～100cm。安装叠合板前应仔细检查硬架支模的支撑系统，检查墙或梁的标高、轴线，以及硬架支模的水平楞的顶面标高，并校正。 3.3 画叠合板位置线：在墙、梁或硬架横楞上的侧面，按安装图画出板缝位置线，并标出板号。拼板之间的板缝一般为100mm、如排板需要时...
