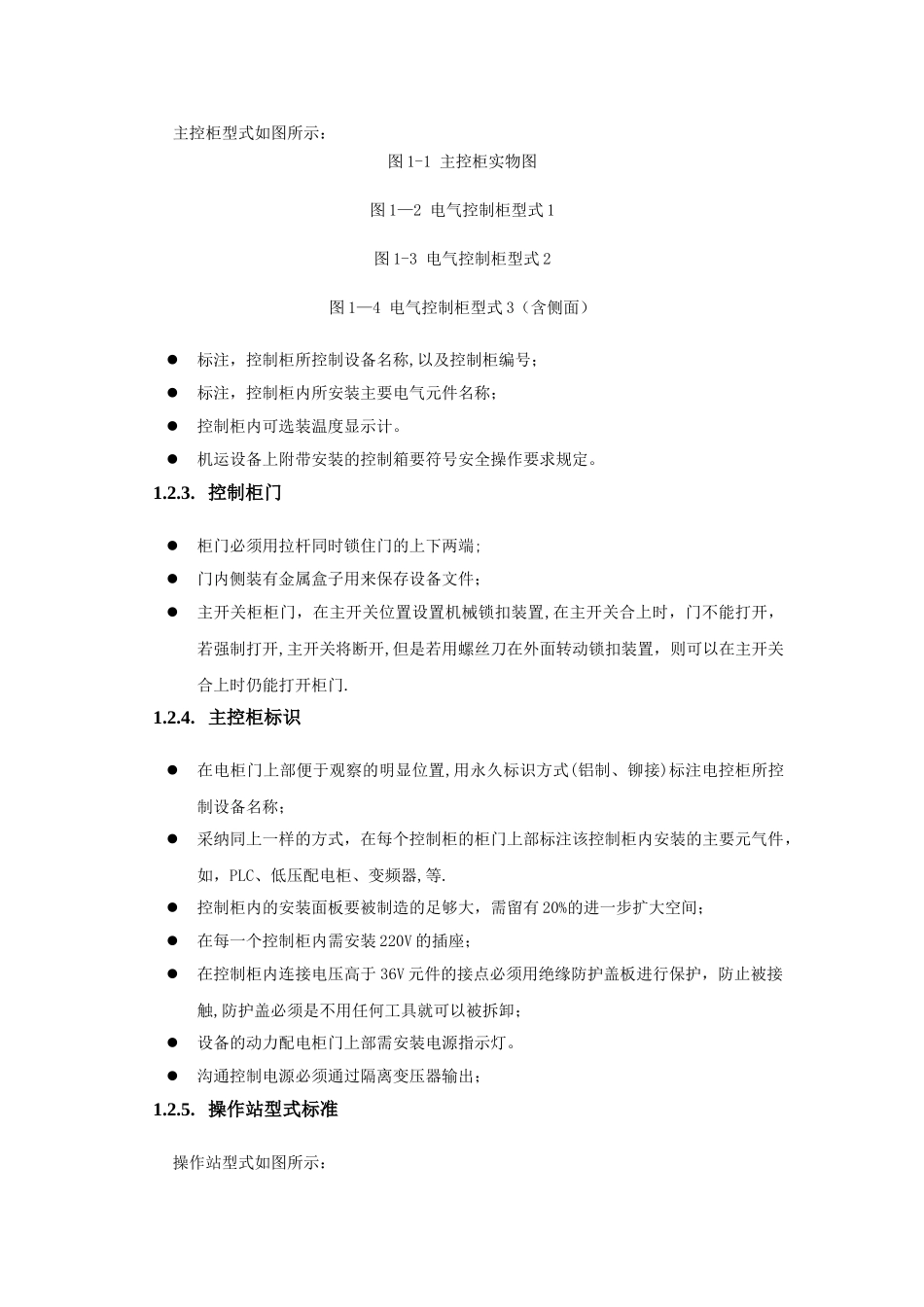

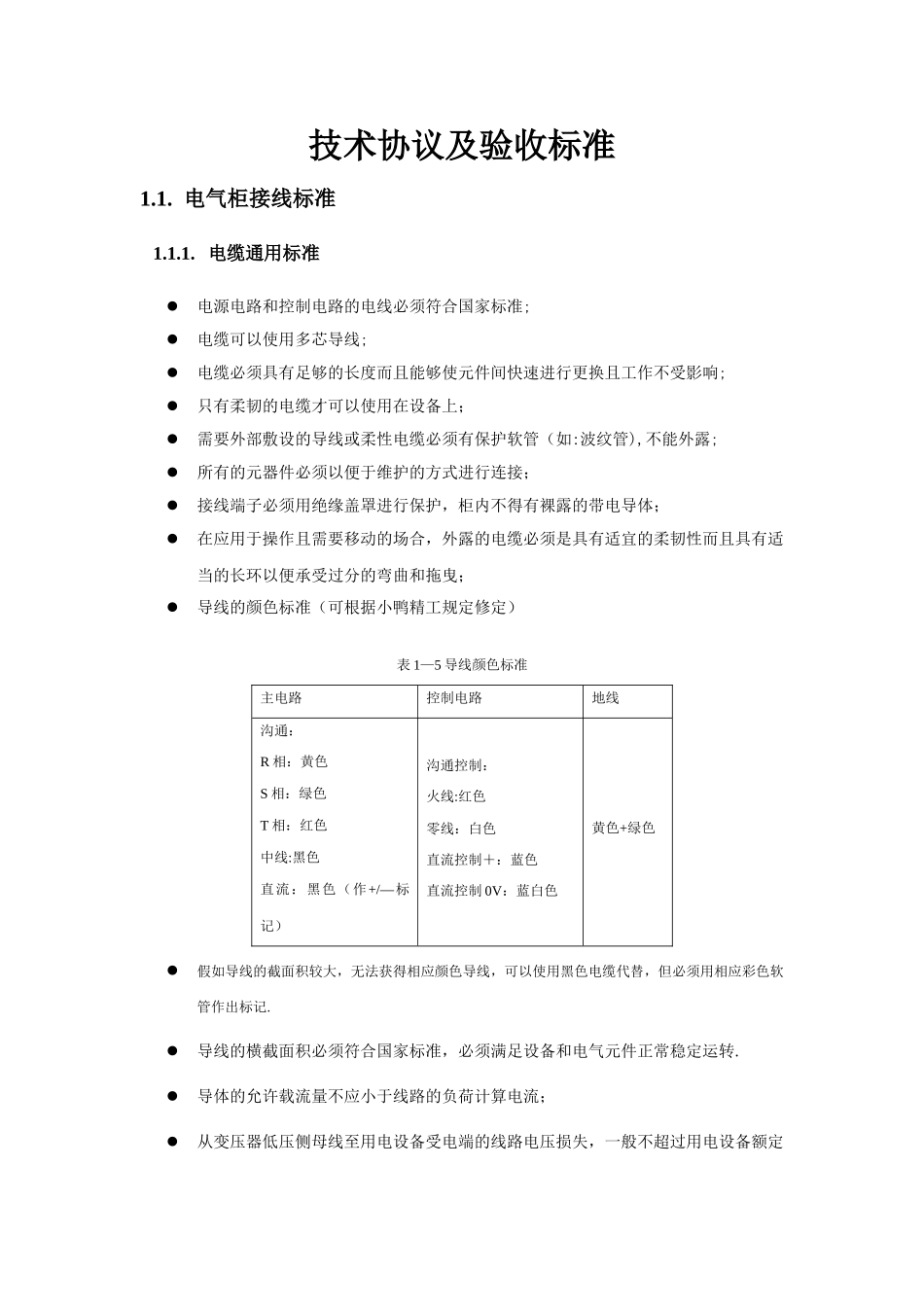

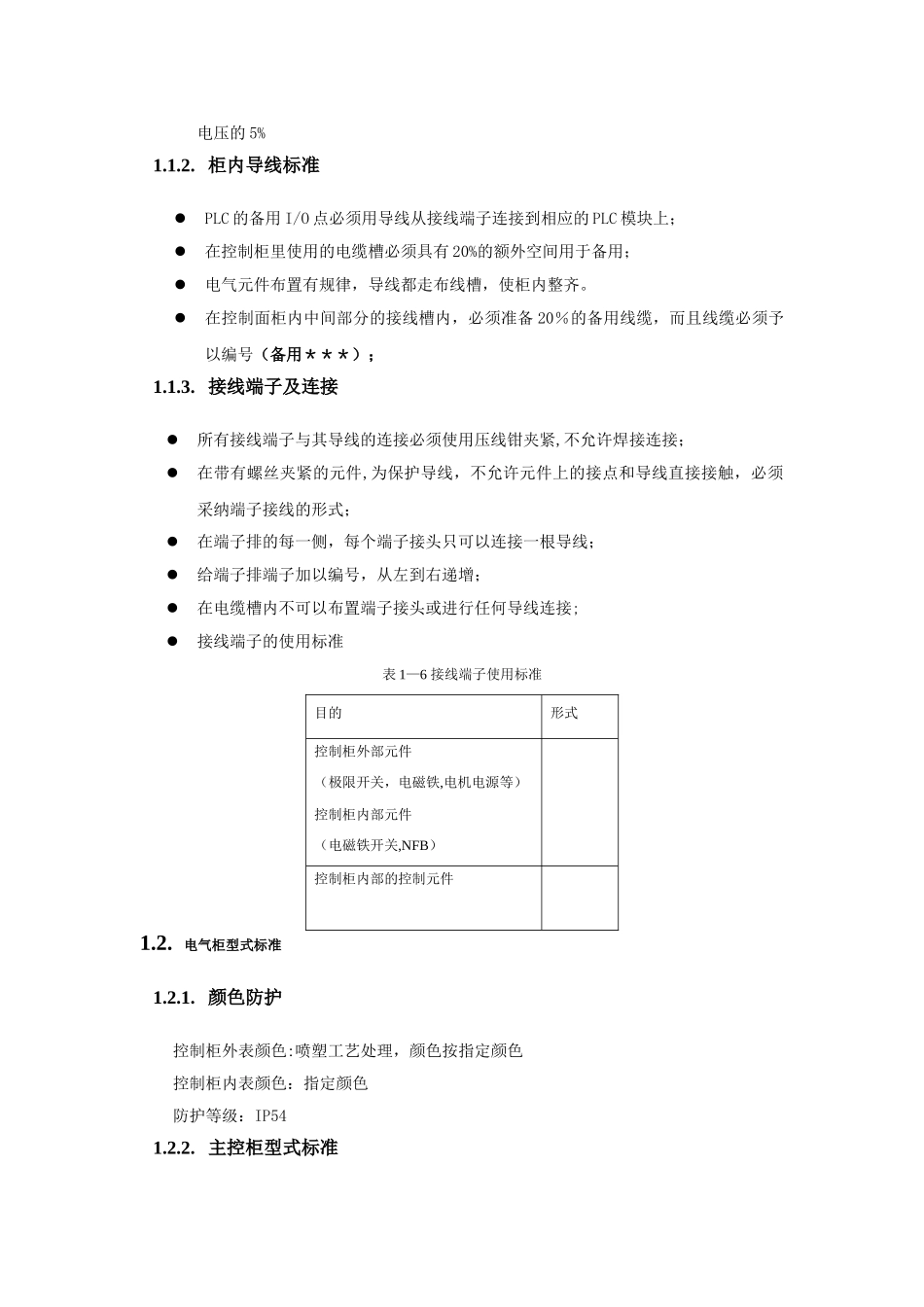

技术协议及验收标准1.1. 电气柜接线标准1.1.1. 电缆通用标准电源电路和控制电路的电线必须符合国家标准;电缆可以使用多芯导线;电缆必须具有足够的长度而且能够使元件间快速进行更换且工作不受影响;只有柔韧的电缆才可以使用在设备上；需要外部敷设的导线或柔性电缆必须有保护软管（如:波纹管),不能外露;所有的元器件必须以便于维护的方式进行连接；接线端子必须用绝缘盖罩进行保护，柜内不得有裸露的带电导体；在应用于操作且需要移动的场合，外露的电缆必须是具有适宜的柔韧性而且具有适当的长环以便承受过分的弯曲和拖曳；导线的颜色标准（可根据小鸭精工规定修定）表 1—5 导线颜色标准主电路控制电路地线沟通：R 相：黄色S 相：绿色T 相：红色中线:黑色直流：黑色（作+/—标记）沟通控制：火线:红色零线：白色直流控制＋：蓝色直流控制 0V：蓝白色黄色+绿色假如导线的截面积较大，无法获得相应颜色导线，可以使用黑色电缆代替，但必须用相应彩色软管作出标记.导线的横截面积必须符合国家标准，必须满足设备和电气元件正常稳定运转.导体的允许载流量不应小于线路的负荷计算电流；从变压器低压侧母线至用电设备受电端的线路电压损失，一般不超过用电设备额定电压的 5%1.1.2. 柜内导线标准PLC 的备用 I/O 点必须用导线从接线端子连接到相应的 PLC 模块上；在控制柜里使用的电缆槽必须具有 20%的额外空间用于备用；电气元件布置有规律，导线都走布线槽，使柜内整齐。在控制面柜内中间部分的接线槽内，必须准备 20％的备用线缆，而且线缆必须予以编号（备用＊＊＊）；1.1.3. 接线端子及连接所有接线端子与其导线的连接必须使用压线钳夹紧,不允许焊接连接；在带有螺丝夹紧的元件,为保护导线，不允许元件上的接点和导线直接接触，必须采纳端子接线的形式；在端子排的每一侧，每个端子接头只可以连接一根导线；给端子排端子加以编号，从左到右递增；在电缆槽内不可以布置端子接头或进行任何导线连接;接线端子的使用标准表 1—6 接线端子使用标准目的形式控制柜外部元件（极限开关，电磁铁,电机电源等）控制柜内部元件（电磁铁开关,NFB）控制柜内部的控制元件1.2.电气柜型式标准1.2.1. 颜色防护控制柜外表颜色:喷塑工艺处理，颜色按指定颜色控制柜内表颜色：指定颜色防护等级：IP541.2.2. 主控柜型式标准主控柜型式如图所示： 图 1-1 主控柜实物图图 1—2 电气控制柜型式 1...
